機能
- 視点を指定して、モデルを任意の位置から見られるようにします。
経路
メインメニュー： [表示] タブ > [表示] グループ > [視点] > [アイソメ図]
ショートカットキー： [Ctrl] + [Shift] + I
メインメニュー： [表示] タブ > [表示] グループ > [視点] > [上部 (+Z)]
ショートカットキー： [Ctrl] + [Shift] + T
メインメニュー： [表示] タブ > [表示] グループ > [視点] > [下部 (-Z)]
ショートカットキー： [Ctrl] + [Shift] + B
メインメニュー： [表示] タブ > [表示] グループ > [視点] > [左側 (-X)]
ショートカットキー： [Ctrl] + [Shift] + L
メインメニュー： [表示] タブ > [表示] グループ > [視点] > [右側 (+X)]
ショートカットキー： [Ctrl] + [Shift] + R
メインメニュー： [表示] タブ > [表示] グループ > [視点] > [正面 (-Y)]
ショートカットキー： [Ctrl] + [Shift] + F
メインメニュー： [表示] タブ > [表示] グループ > [視点] > [背面 (+Y)]
ショートカットキー： [Ctrl] + [Shift] + E
メインメニュー： [表示] タブ > [表示] グループ > [視点] > [視点設定]
メインメニュー： [表示] タブ > [表示] グループ > [視点] > [左に回転]
ショートカットキー： [Ctrl] + [Alt] + ←
メインメニュー： [表示] タブ > [表示] グループ > [視点] > [右に回転]
ショートカットキー： [Ctrl] + [Alt] + →
メインメニュー： [表示] タブ > [表示] グループ > [視点] > [上に回転]
ショートカットキー： [Ctrl] + [Alt] + ↑
メインメニュー： [表示] タブ > [表示] グループ > [視点] > [下に回転]
ショートカットキー： [Ctrl] + [Alt] + ↓
入力
| アイソメ図 |
該当メニューまたはアイコンを一度クリックすると、全体座標系を基準に(-0.483、-0.837、0.259)座標位置から見るモデル形状が画面に表示されます。 |
|---|---|
|
上部 |
+Z軸方向から見るモデル形状が表示されます。 |
|
下部 |
－Z軸方向から見るモデル形状が表示されます。 |
|
左側 |
－X軸方向から見るモデル形状が表示されます。 |
|
右側 |
+X軸方向から見るモデル形状が表示されます。 |
|
正面 |
－Y軸方向から見るモデル形状が表示されます。 |
|
背面 |
+Y軸方向から見るモデル形状が表示されます。 |
|
視点設定 |

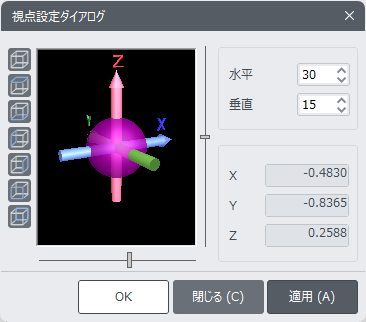

該当メニューまたはアイコンをクリックして、以下のダイアログボックスを呼び出します。 視点設定 ダイアログボックス 右側のスライドボタンを上下に動かすと、矢印が水平軸に対して回転し、下側のスライドボタンを左右に動かすと、矢印が全体の座標系のZ軸に対して回転します。設定はこのスライドボタンを利用して視点を変更したり、水平と垂直の欄に数字を直接入力して変更することができます。 また、ダイアログの座標軸の画領域をマウスでクリックし、任意の位置に視点を設定することもできます。 |
|
左に回転 |
該当するメニューまたはアイコンをクリックすると、モデルが画面の垂直方向に対して時計回りに回転します。なお、回転比率は |
|
右に回転 |
該当するメニューまたはアイコンをクリックすると、モデルが画面の垂直方向に対して反時計回りに回転します。 |
|
上に回転 |
該当するメニューまたはアイコンをクリックすると、モデルが画面の水平方向に対して上向きに回転します。 |
|
下に回転 |
該当するメニューまたはアイコンをクリックすると、モデルが画面の水平方向に対して下向きに回転します。 |
