機能
- モデリングされた要素の大きさを一定の比率に縮小して表示します。縮小の割合はディスプレイオプション機能により設定できます。
- この機能は、要素と節点の連結状態を確認するのに有用です。
経路
メインメニュー： [表示] タブ > [ディスプレイ] グループ > [陰線除去表示] > [要素縮小表示]
ショートカットキー： [Ctrl] + K
入力

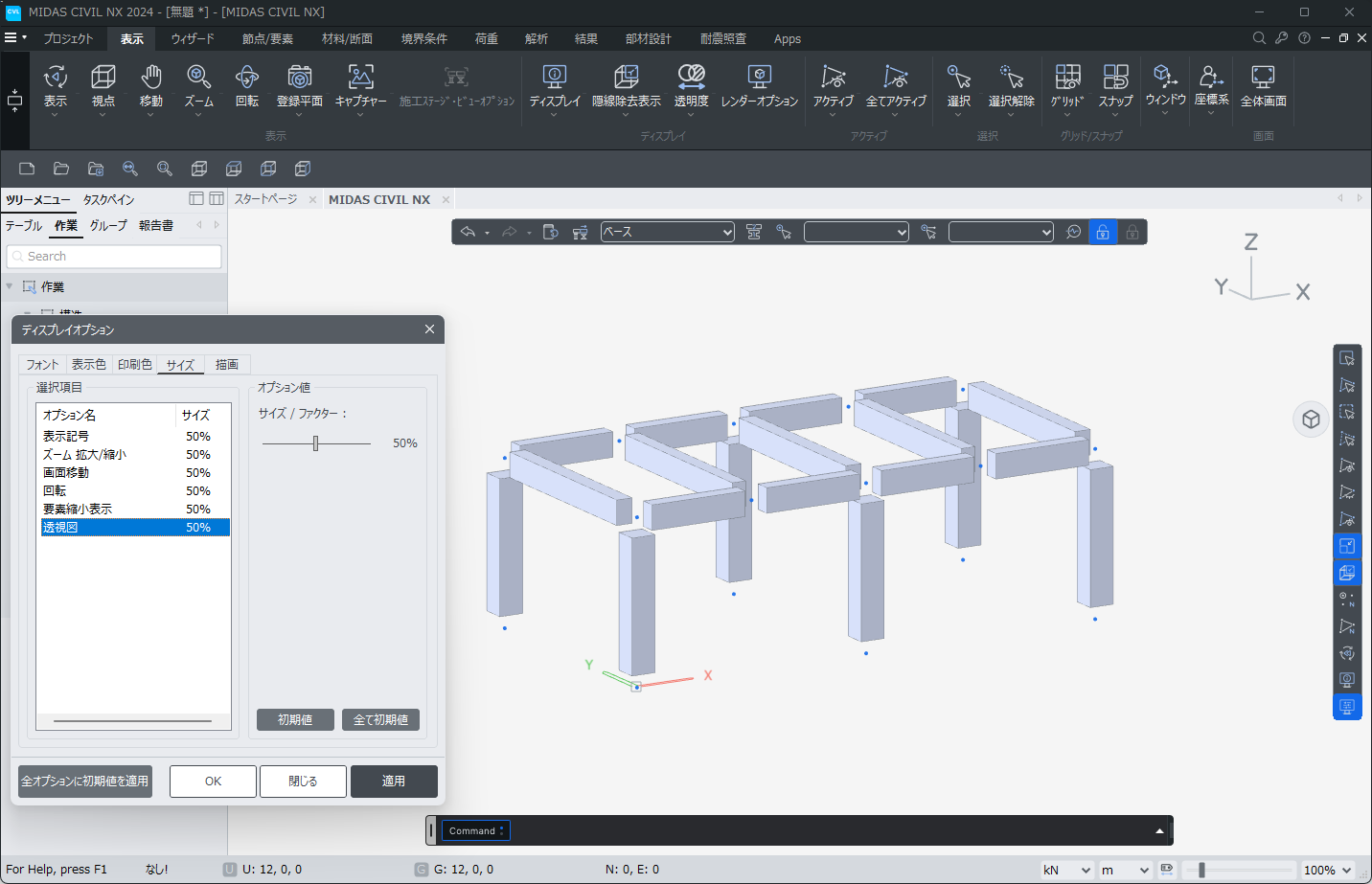

下図は要素縮小表示、陰線除去表示などのモデル形状表現機能を用いて表示したものです。モデル形状表現機能に関するサイズおよびファクターの調整や厚さの反映などはディスプレイオプション機能により設定できます。
RC：要素縮小表示、陰線除去表示
