機能

特定の境界条件が入力された節点または要素に名前を付けて、境界条件グループとして定義するために、グループを作成，削除または名称を修正します。
複雑なモデルにおいて、施工段階や要素の用途、幾何学的特性などを考慮して、境界条件が付与された節点と要素を境界条件グループに指定すると、反復的な選択過程なしにグループの名を利用して対象を [選択] したり活性化 ( [アクティブ] )することができます。特に、橋梁の施工段階別解析で施工段階別にモデルの境界条件を定義する時に使われます。

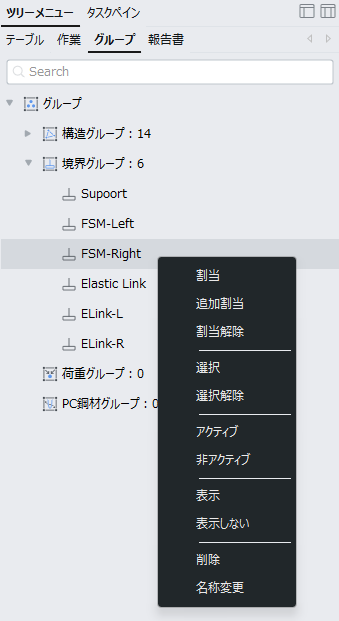

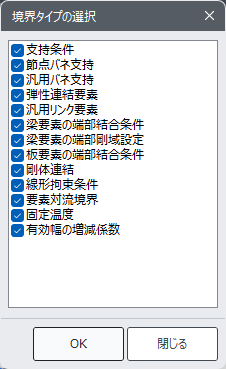

境界条件グループを定義するには、まず [境界グループ] でグループを作成します。次に、ツリーメニューのグループタブで境界条件が付与された節点と要素を選択してドラッグ＆ドロップで割り当てるか、境界条件入力時に所属する境界条件グループを直接指定します。

経路

メインメニュー： [プロジェクト] タブ > [グループ] グループ > [グループ] > [境界グループ]

入力

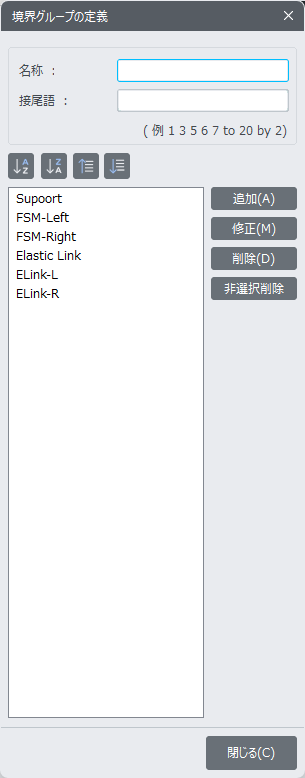

境界グループダイアログボックス

名称

新しく作成、修正、または削除する境界グループ名を入力します。

When a PSC box bridge is modeled by the use of Bridge Wizard of midas Civil, the names of the auto-generated Boundary Groups are as follows:

midas Civil-NX の Bridge Wizard を使用して PSCボックス橋梁をモデリングする時、自動生成された境界グループの名前は次の通りです:

ILM Bridge Model Wizard
Final: Support condition of Permanent System at the final stage
Temporary: Support conditions of temporary piers and prefabrication plant
CSn-Dfmm: Support condition for Construction Stage, n th segment, m th step (assigned to the deformed locations), ie. supports provided after deflections have occurred
CSn-Orgm: Support condition for Construction Stage, n th segment, m th step (assigned to the undeformed locations), ie. supports provided at the original undeflected geometric locations including the effects of forced displacements
CSn-OrgmP: This represents the boundary condition immediately prior to a pier supports the front end of the launching nose. The construction stage CSn-mP (the capital P denotes Pier) is activated for the condition immediately prior to the launching nose becoming supported by a pier and deactivated at the next stage.
- In Construction Stage CSn-m, "m" signifies the steps (sub-stages) created by the launching distances within the n th segment.
- The construction stage CSn-mP depicts the condition when the launching nose retains the longest cantilever immediately prior to becoming supported by a pier.
LM Bridge Model Wizard
Final:最終完成系状態の支持条件状態
Temporary:臨時柱及び事前製作工場の支持条件
CSn-Dfmm:施工段階、n番目のセグメント、m番目の段階の支持条件(変形位置に割り当てられる)、すなわち反り変形後に提供された支持条件
CSn-Orgm:施工段階、n番目のセグメント、m番目の段階の支持条件（変形していない位置に割り当てられる）、すなわち強制変位の影響を含め、元の変形していない幾何学的位置で提供された支持条件
CSn-OrgmP:これは押出部材が支持台によって支持される前の直前の境界条件を示します。建設段階CSn-mP（大文字PはPierを表す）は、押出部材が柱によって支持される前の直前の条件が活性化され、次の段階で非活性化されます。
- 施工段階CSn-mで「m」は、n番目のセグメント内で発生する押出距離によって生成された段階（下位段階）を示します。
- 施工段階CSn-mPは、橋脚によって支持される直前に発生する最長のカンチレバー状態を維持する押出部の状態を示します。

FCM Bridge Wizard
Support: Support condition of piers and buttresses (activated at Construction Stage CS1)
Elastic Link: Elastic link connecting the PSC box girder and pier (activated at Construction Stage CS1)
FCM Bridge Wizard
Support:柱と支持壁の支持条件(施工段階CS1で活性化)
Elastic Link:PSCボックスガーダーと柱をつなぐ弾性リンク(施工段階CS1で活性化)

MSS/FSM Bridge Wizard
Start_Roller: Roller support condition at the starting buttress (activated at Construction Stage CS01)
Piern_Roller: Roller support condition at the n th pier (activated at Construction Stage CSn)
Pierm_Fix: Fixed support condition at the m th pier designated in Wizard (activated at Construction Stage CSm)
Pier1_Fix: Temporary fixed support condition assigned to the first pier until the construction stage progresses to the pier with the permanent fixed support condition (CSm) (activated at Construction Stage CS1 and deactivated at CSm)
Pier1_Roller: Roller support condition will be reassigned to the first pier, which was assigned a temporary fixed support condition, after the construction stage progressed to the pier with the permanent fixed support condition (activated at Construction Stage CSm)
Endn_Roller: Roller support condition of the End buttress (activated at the stage immediately prior to the final stage)
MSS/FSM Bridge Wizard
Start_Roller : CS01施工段階で開始バートレスのローラー支持状態です。
Piern_Roller:CSn施工段階で活性化されるn番目柱のローラー支持条件
Pierm_Fix:Wizardで指定されたm番目の柱で固定支持条件(CSm施工段階で活性化)
Pier1_Fix:臨時固定支持状態は最初の柱に割り当てられ、固定支持状態のある柱まで工事段階が進行するまで維持されます(CS1で活性化され、CSmで非活性化される)。
Pier1_Roller:最初の柱に割り当てられた一時的に固定された支持条件が永久的に固定された支持条件のある柱で、建設段階が進むとローラー支持条件として再割り当てされます。 (建設段階CSmで活性化される)
Endn_Roller:最終段階直前に活性化される終端受けのローラー支持条件

接尾語

複数の境界グループを同時に作成する場合は、各グループ名の接尾語として使用される数字を入力します。橋梁の施工段階別解析において、施工段階別にモデルの境界条件を定義するための境界グループの生成に主に使用されます。

The construction stages defined by using Construction Stage Wizard for Building automatically create the Boundary Groups of "#CS Construction Stage No."and"#DP-Story Name".

Construction Stage Wizard for Buildingを使用して定義された施工段階は、"#CS建設段階No."および"#DP-Story Name"の境界グループを自動的に生成します。
