荷重グループ

機能

• 特定の荷重が入力された節点や要素に名前を付与して、荷重グループと定義するために、グループを作成したり、削除したり、名前を修正したりします。
• 複雑なモデルにおいて、施工段階や要素の用途、幾何学的特性などを考慮して、荷重が入力された節点と要素を荷重グループに指定しておけば、反復的な選択過程なしにグループの名称を利用して対象を [選択] したり 活性化( [アクティブ] ) することができます。 特に、橋梁の施工段階別解析で施工段階別にモデルの荷重条件を定義する時に使用されます。
• 荷重グループを定義するには、まず荷重グループ定義で荷重グループを生成します。 次に、ツリーメニューのグループタブで荷重が入力された節点と要素を選択し、ドラッグ＆ドロップにより割り当てるか、荷重入力時に荷重グループを直接指定します。

経路

メインメニュー： [プロジェクト] タブ > [グループ] グループ > [グループ] > [荷重グループ]

入力

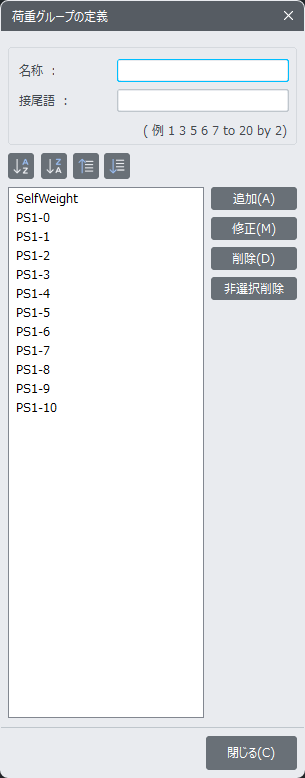

荷重グループ ダイアログボックス

名称

新しく作成、修正、または削除する荷重グループ名を入力します。

When a PSC box bridge is modeled by the use of Bridge Wizard of midas Civil, the names of the auto-generated Load Groups are as follows :

midas Civil-NX の Bridge Wizard を使用してPSCボックス橋梁をモデリングする時、自動生成される荷重グループの名前は次の通りです:

• ILM Bridge Model Wizard
  Self Weight: Self weight of elements (activated at Construction Stage CS1 and applied at the time of generating the elements)
  TB-Prestressn: Prestressing force of the primary tendons (T/B) at Construction Stage CSn
  Web-Prestress: Prestressing force of the secondary (web) tendons (activated at the stage immediately prior to the final stage)


• ILM Bridge Model Wizard
  Self Weight:要素の自重(施工段階CS1で活性化され、要素活性化時に適用されます)
  TB-Prestressn : 施工段階CSnで導入予定のジュテンダン(T/B)の緊張力
  Web-Prestress:最終直前の段階で活性化される、さらに腹部テンドンの緊張力です。

• FCM Bridge Wizard
  Self Weight: Self-weight of elements (activated at Construction Stage CS1 and applied at the time of generating the elements)
  PSm-n: Prestressing force after constructing the n th segment of the m th pier from the left (activated at Construction Stage CSn+1)
  KeyPSm: Prestressing force in the bottom tendons after constructing the m th Key Seg. from the left
  FTn: Self-weight of the form traveler used to construct the n th segment (activated at Construction Stage CSn and deactivated at the next stage)
  FTn-m: Self-weight of the form traveler, FTn distinguished by the numbering m, which is numbered from the left. See Note below.
  KeyFTm: Self-weight of the form traveler used to construct the m th Key Seg. from the left (activated at the next stage of the final segment construction and deactivated at the subsequent stages one by one)
  WCn: Wet Concrete weight of the n th segment (activated at Construction Stage CSn and deactivated at CSn+1)
  KeyWCm: Wet Concrete weight of the m th Key Seg. from the left
  Time Loadm: Additional aging of concrete girder cantilevers supported on a pier relative to the next concrete girder cantilevers supported on the adjacent pier at the time of constructing the joining Key Seg.
• FCM Bridge Wizard
  Self Weight : 施工段階CS1で活性化され、要素活性化時に適用される自重
  PSm-n:左からm番目の柱のn番目のセグメントを施工してからの施工段階(Construction Stage)CSn+1における緊張力
  KeyPSm:左からm番目のKey Seg.を施工した後、下部天童の緊張力(Construction Stage CSm+1で活性化される)
  FTn:n番目の区間を施工する時に使用されるフォームトラベラー自体の重さ(建設段階CSnで活性化され、次の段階で非活性化される)
  FTn-m : 左から番号が付けられたmで区分されるフォームトラベラーFTnの自体重量(下記Note参照)
  KeyFTm:左からm番目のKey Segを施工する時に使用されるフォームトラベラー自体の重さ(最後の区間建設の次の段階で活性化され、それ以降の段階で一つずつ非活性化されます。)
  WCn:n番目の区間の硬くないコンクリート重量(CSn段階で活性化され、CSn+1で非活性化されます。)
  KeyWCm:左からm番目のKey SegmentのWet Concrete重量
  Time Loadm:接合されるKey Segment区間を施工する時点で、橋脚に支持されたコンクリート桁は隣接する橋脚に支持されたコンクリート桁に比べて載齢差が発生し、これを考慮するための荷重グループ

In a typical FCM construction, a pier, its pier table, and the cantilevers on each side of the pier table forms an assembly. Each assembly is constructed at different timing, and these assemblies are joined by the Key Segs. again at different timing. The form travelers at each assembly is removed at different timing, and their locations are identified as m th location from the left as in FTn-m.

一般的なFCM施工では、橋脚、主頭部およびカンチレバー Segment に分類されます。 各部材は異なる時期に施工され、このような部材は異なる時期にKey Segを通じて結合されます。 各Segmentのフォームトラベラーは異なる時期に削除され、その位置はFTn-mのように左からm番目の位置と定義されます。

• MSS/FSM Bridge Wizard
  Self Weight: Self weight of elements (activated at Construction Stage CS1 and applied at the time of generating the elements)
  WCn: Wet Concrete weight and the self weight of MSS Girders of the n th construction stage (activated at Construction Stage CSn)
  PSna: Prestressing force in external tendons (stressed in Cycles)
  PSnb: Prestressing force in internal tendons (stressed in Cycles)


• MSS/FSM Bridge Wizard
  Self Weight:要素の自重(施工段階CS1で活性化され、要素活性化時に適用されます)
  WCn : n番目の施工段階の固まっていないコンクリートの重さとMSSガーダー自体の重さ(施工段階CSnで活性化)
  PSna:外部のテンドンに作用する緊張力
  PSnb:内部のテンドンに作用する緊張力

接尾語

複数の荷重グループを同時に生成する場合は、各グループ名の接尾語として使用される数字を入力します。 橋梁の施工段階別解析において、施工段階別にモデルの荷重を入力するための荷重グループの生成に主に利用されます。

The construction stages defined by using Construction Stage Wizard for Building automatically create the Load Groups of "#CS Construction Stage No."for the self-weight of the slabs and "#AD Additional Load No.- Construction Stage No."for additional loads.

Construction Stage Wizard for Buildingを使用して定義された建設段階は、スラブの自己重量に対する"#CS建設段階No."と、追加荷重に対する"#AD追加荷重No.-建設段階No."の荷重グループを自動的に生成します。

グループ並べ替え

, ：グループ全体に対して昇順/降順で並べ替えます。

, ：選択したグループを一段階上位/下位に移動します。 キーボードのCtrlキーとShiftキーを利用して、選択した複数のグループを同時に移動することができます。

追加

入力された名前の荷重グループを作成します。 接尾語を適用した場合、接尾語で定義した数だけの荷重グループが同時に生成されます。

修正

リストで指定した荷重グループの名前を修正します。

削除

選択した荷重グループ名が削除されます。[Ctrl] または [Shift] キーを使用すると、複数選択が可能です。

非選択削除

リストから指定した荷重グループを除く残りのグループをすべて削除します。 リストでは、キーボードの [Ctrl] キーを使用して複数のグループを指定できます。

閉じる

荷重グループの定義 ダイアログボックスを終了します。

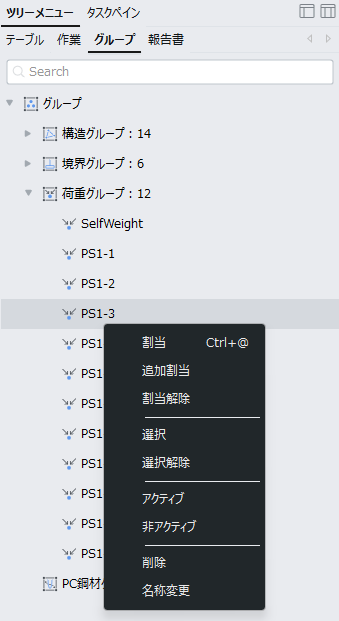

グループ タブ

ツリー メニューの [グループ] タブを使用して、定義済みの荷重グループに節点と要素を割り当てます。

まず、選択機能を使用して、グループに割り当てる節点と要素を選択します。次に、選択した節点と要素を割り当てる荷重グループ名をツリーメニューからモデルウィンドウにドラッグ＆ドロップします。適切に割り当てられると、荷重グループに属する節点と要素の数がグループツリーに表示されます。

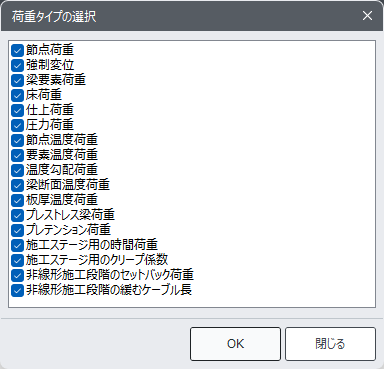

荷重タイプ選択 ダイアログボックス

荷重タイプ選択 ダイアログでグループとして指定する荷重の種類を選択する。[OK] をクリックすると、ダイアログで指定した荷重条件が入力されている節点または要素が荷重グループとして指定される。

複数の載荷条件が異なる荷重グループを定義し、特定の施工段階で節点や要素に割り当てると、その後の施工段階に累積して反映されます。
