機能
- 任意の節点の自由度を拘束したり、既に入力された支持条件を変更または削除します。
経路
メインメニュー： [境界条件] タブ > [支持] グループ > [支持条件]
入力

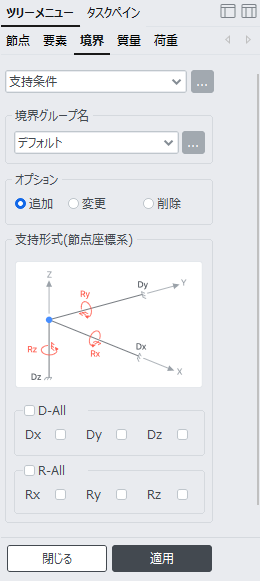

支持条件 ダイアログボックス
“支持条件” の右側の
ボタン：支持条件テーブルを表示します。
境界グループ名
入力した境界条件を含む境界グループを選択します。グループ指定が不要な場合は、"デフォルト"を選択します。境界グループを追加生成または修正するには、 ボタンをクリックして「境界グループの定義」ダイアログボックスを呼び出します。
オプション
追加：任意の節点に自由度拘束条件を新規または追加入力する場合に指定
変更：任意の節点に既に入力されている拘束条件を変更する場合に指定
削除：任意の節点に既に入力されている拘束条件を解除する場合に指定
支持形式 (節点座標系)
拘束する自由度の成分を指定します。ここで、自由度成分は使用された全体座標系(節点座標系が指定された場合は、節点座標系)に従います。
D-ALL：全ての変位自由度
Dx：全座標系X軸方向(節点座標系x方向)変位自由度
Dy：全座標系Y軸方向(節点座標系y方向)変位自由度
Dz：全座標系Z軸方向(節点座標系z方向)変位自由度
R-ALL：全ての回転自由度
Rx：全座標系X軸方向（節点座標系x軸方向）に対する回転自由度
Ry：全座標系Y軸方向（節点座標系y軸方向）に対する回転自由度
Rz：全座標系Z軸方向（節点座標系z軸方向）に対する回転自由度

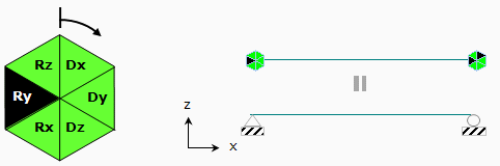

支持条件は六角形の記号で表示します。下の左図のように時計回りにDx, Dy, Dz, Rx, Ry, Rz を表し、拘束された場合は緑色に反転します。右の図は、X-Z平面にある単純梁の境界条件を表した例です。
