機能

他の構造解析プログラムで解析した静的解析結果をCivil NXで読み込んで結果を確認します。
モデルデータを開いた状態で、解析結果を'fn.sar'ファイル形式で作成して読み込みます。
この時、拡張子は必ず'sar'ある必要はなく、テキストファイルの形式さえ同じであれば読み込むことができます。

経路

メインメニュー：[解析]タブ > [解析実行]グループ > [結果読み込み]

入力

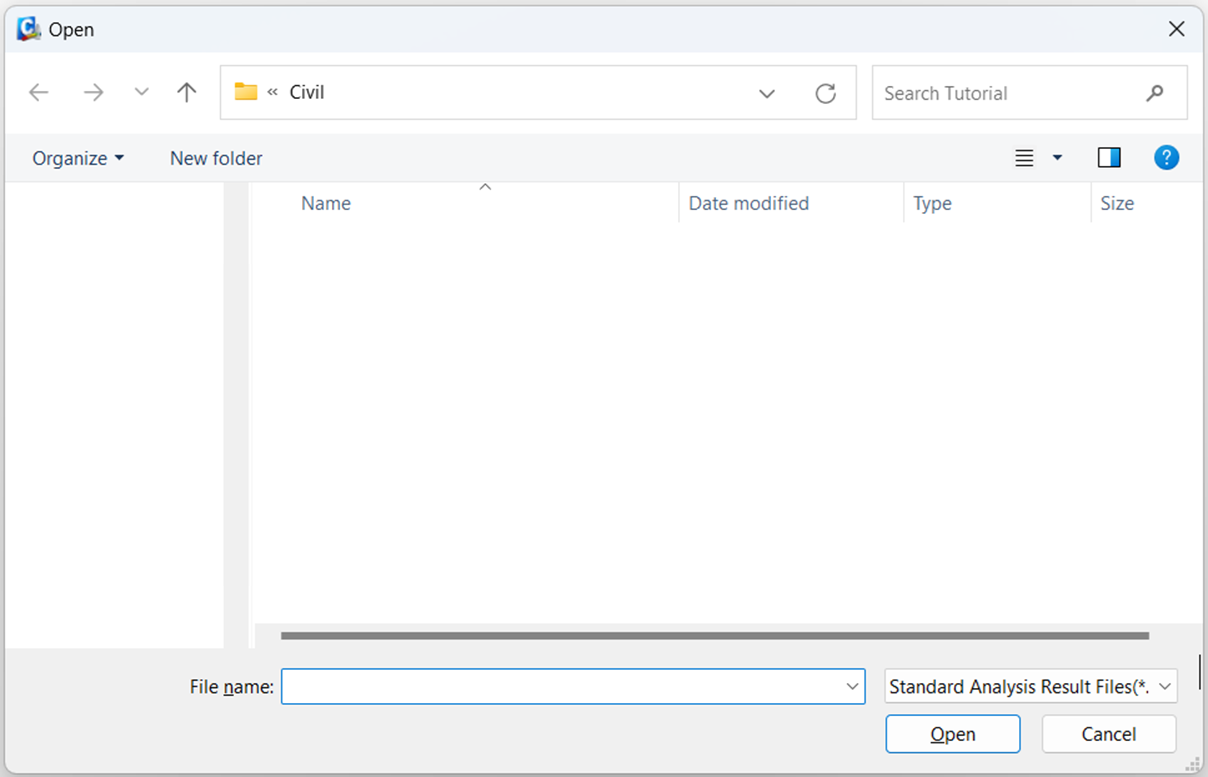

開くダイアログ

「fn.sar」ファイルの仕様

1. *: コマンド

2. ** : 注釈文

3. コマンドのうち、単位系を設定するUNITSYSがファイルの最初に位置しなければならない。

4. コマンドのうち、ENDDATAがファイルの最後に位置しなければならない。

5. 残りのコマンドは順序に関係なく入力可能である。

6. 命令語と入力データはコンマ(,)や改行に区分される。

7. 結果データのうち、部材力は要素座標系を基準に入力する。

8. 平面ひずみ要素と軸対称要素は他の要素と一緒に使用できない。

9. 静的荷重の結果のみを呼び込むことができ、応答スペクトル解析、時刻歴解析などの結果は読み込むことができない。

単位系設定

* UNITSYS

** UNITSYS, [F], [L]

[F] : 力（kgf, tonf, N, kN, lbf, kips）

[L] : 長さ（mm、cm、m、in、ft）

指定しない場合、変数 "N" と "m" がデフォルトとして認識されます。

*UNITSYS, N, M

変位結果

* DISPLACEMENT

** NODE LC UX UY UZ RX RY RZ

NODE : 節点番号

LC : 単一の荷重ケース番号

UX : 全体座標系X軸方向の変位成分

UY : 全体座標系Y軸方向の変位成分

UZ : 全体座標系Z軸方向の変位成分

RX : 全体座標系X軸まわりの回転変位成分

RY : 全体座標系Y軸まわりの回転変位成分

RZ : 全体座標系Z軸まわりの回転変位成分

*DISPLACEMENT

** NODE LC UX UY UZ RX RY RZ

**----- --- ------------ ------------ ------------ ----------- ------------ ------------

1 1 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00

2 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00

3 1 0.65259E-02 0.15120E-04 0.37889E-04 -0.16407E-04 0.16921E-02 0.60696E-03

2 -0.30425E-02 0.51828E-02 0.47934E-02 -0.22010E-02 -0.63720E-03 -0.51901E-03

反力結果

* REACTION

** REACTION FORCES & MOMENTS DEFAULT PRINTOUT.

** Node LC FX FY FZ MX MY MZ

Node:節点番号

LC : 単一の荷重ケース番号

FX : 全体座標系X軸方向の反力成分

FY : 全体座標系Y軸方向の反力成分

FZ : 全体座標系Z軸方向の反力成分

MX : 全体座標系X軸まわりのモーメント反力成分

MY : 全体座標系Y軸まわりのモーメント反力成分

MZ : 全体座標系Z軸まわりのモーメント反力成分

*REACTION

** REACTION FORCES & MOMENTS DEFAULT PRINTOUT.

** Node LC FX FY FZ MX MY MZ

**----- -------- ----------- ----------- ----------- ----------- ----------- -----------

1 1 -0.61327E+06 0.80827E+03 -0.16350E+07 -0.21284E+04 -0.11593E+05 -0.16290E+01

2 -0.16197E+06 -0.17197E+05 -0.86578E+06 0.37674E+05 0.12826E+04 0.24060E+02

2 1 -0.64212E+06 -0.33776E+05 -0.23912E+06 -0.51874E+05 -0.40882E+05 0.50047E+04

2 0.42316E+06 -0.16080E+08 -0.41120E+08 -0.50456E+07 0.19841E+05 -0.23628E+04

トラス要素の断面力/応力結果

* TRUSS

*** TRUSS ELEMENT FORCES DEFAULT PRINTOUT

**ELEM LC FORCE-I FORCE-J STRESS-I STRESS-J

ELEM : 要素番号

LC : 単一の荷重ケース番号

FORCE-I : i(N1)節点におけるトラス要素の軸力

FORCE-J : j(N2)節点におけるトラス要素の軸力

STRESS-I : i(N1)節点におけるトラス要素の軸応力

STRESS-J : j(N2)節点におけるトラス要素の軸応力

*TRUSS

** TRUSS ELEMENT FORCES DEFAULT PRINTOUT

** ELEM LC FORCE-I FORCE-J STRESS-I STRESS-J

**------ ------ ----------- ----------- ----------- -----------

3 1 -0.41799E+06 -0.41554E+06 -0.65794E+08 -0.65409E+08

2 0.56418E+06 0.56418E+06 0.88806E+08 0.88806E+08

2 1 0.85999E+06 0.85754E+06 0.13537E+09 0.13498E+09

2 0.22908E+06 0.22908E+06 0.36058E+08 0.36058E+08

梁要素の断面力/応力結果

* BEAM

**BEAM ELEMENT FORCES & MOMENTS & STRESS

**ELEM LC PT AXIAL SHEAR-y SHEAR-z TORSION MOMENT-yMOMENT-z AXIAL

SHEAR-y SHEAR-z BENDING-(+y) BENDING-(-y)BENDING- (+z) BENDING-(-z)

ELEM : 要素番号

LC : 単一の荷重ケース番号

PT : 要素結果の出力位置

AXIAL : 軸力

SHEAR-y : 要素座標系y軸方向のせん断力

SHEAR-z : 要素座標系z軸方向のせん断力

TORSION : 要素座標系x軸まわりのねじれモーメント

MOMENT-y : 要素座標系y軸まわりの曲げモーメント

MOMENT-z : 要素座標系z軸まわりのげモーメント

AXIAL : 軸応力

SHEAR-y : 要素座標系y軸方向のせん断応力

SHEAR-z : 要素座標系z軸方向のせん断応力

BENDING-(+y) : 要素座標系+z軸でy軸まわりの曲げ応力

BENDING-(-y) : 要素座標系-z軸でy軸まわりの曲げ応力

BENDING-(+z) : 要素座標系+y軸でz軸まわりの曲げ応力

BENDING-(-z) : 要素座標系-y軸でz軸まわりの曲げ応力

*BEAM

**BEAM ELEMENT FORCES & MOMENTS & STRESS

** ELEM LC PT AXIA SHEAR-y SHEAR-z TORSION MOMENT-y MOMENT-z AXIAL SHEAR-y SHEAR-z BEND(+y) BEND(-y) BEND(+z) BEND(-z)

** ---- -- -- ----- -------- ------- ------- --------- -------- ------- ------- -------- -------- -------- -------- --------

2 1 I 0.10E+7 0.80E+3 0.43E+4 0.16E+1 0.11E+5 0.21E+4 0.16E+9 0.25E+6 0.29E+7 -0.13E+8 0.13E+8 -0.24E+8 0.24E+8

J 0.10E+7 0.80E+3 0.18E+4 0.16E+1 -0.38E+4 -0.19E+4 0.16E+9 0.25E+6 0.12E+7 0.11E+8 -0.11E+8 0.80E+7 -0.80E+7

2 I 0.70E+6 -0.15E+5 -0.12E+2 -0.24E+2 -0.12E+4 -0.37E+5 0.11E+9 -0.48E+7 -0.86E+4 0.23E+9 -0.23E+9 0.27E+7 -0.27E+7

J 0.70E+6 -0.13E+5 -0.12E+2 -0.24E+2 -0.12E+4 0.33E+5 0.11E+9 -0.40E+7 -0.86E+4 -0.20E+9 0.20E+9 0.25E+7 -0.25E+7

18 1 I 0.93E+4 0.88E+1 0.38E+4 0.20E+1 0.98E+4 0.99E+1 0.16E+7 0.24E+4 0.27E+7 -0.53E+5 0.53E+5 -0.22E+8 0.22E+8

J 0.93E+4 0.88E+1 0.89E+3 0.20E+1 -0.85E+3 -0.32E+2 0.16E+7 0.24E+4 0.54E+6 0.15E+6 -0.15E+6 0.16E+7 -0.16E+7

2 I 0.13E+7 -0.10E+4 -0.16E+4 -0.27E+1 -0.42E+4 -0.28E+4 0.13E+9 -0.33E=6 -0.86E+6 0.11E+8 -0.11E+8 0.94E+7 -0.94E+7

J 0.13E+7 0.13E+4 -0.16E+4 -0.27E+1 0.27E+4 -0.20E+4 0.13E+9 0.44E=6 -0.86E+6 0.16E+8 -0.16E+8 -0.44E+7 0.44E+7

平面応力要素の断面力/応力結果

* PLANE STRESS

**PLANE STRESS ELEMENT FORCES (LOCAL) & STRESSES (LOCAL)

**ELEM NODES LC NODE Fx Fy Sig-xx Sig-yy Sig-xy

ELEM : 要素番号

NODES : 構成節点の数

LC : 単一の荷重ケース番号

NODE : 構成節点番号(要素中心の場合は“CENT”と入力)

Fx : 要素座標系x軸方向の軸力（要素中心の場合は空欄）

Fy : 要素座標系y軸方向の軸力（要素中心の場合は空欄）

Sig-xx : 要素座標系x軸方向の軸応力

Sig-yy : 要素座標系y軸方向の軸応力

Sig-xy : 要素座標系x軸に垂直な平面におけるy方向のせん断応力

*PLANE_STRESS

**PLANE STRESS ELEMENT FORCES(LOCAL) & STRESSES(LOCAL)

** ELEM NODES LC NODE Fx Fy Sig-xx Sig-yy Sig-xy

**----- ------ ----- ------ ----------- ----------- --------- --------- ---------

59 3 1 CENT 　　　 0.2078E+05 0.6927E+05 0.5281E+08

7 -0.3727E+05 -0.1320E+08 0.2078E+05 0.6927E+05 0.5281E+08

8 -0.1323E+08 0.1318E+08 0.2078E+05 0.6927E+05 0.5281E+08

9 0.1317E+08 0.1732E+05 0.2078E+05 0.6927E+05 0.5281E+08

2 CENT 　　　 -0.4263E+06 -0.1421E+07 -0.3722E+05

7 0.1065E+06 0.9305E+04 -0.4263E+06 -0.1421E+07 -0.3722E+05

8 -0.9728E+05 0.3459E+06 -0.4263E+06 -0.1421E+07 -0.3722E+05

9 -0.9305E+04 -0.3553E+06 -0.4263E+06 -0.1421E+07 -0.3722E+05

平面ひずみ要素の断面力/応力結果

* PLANE STRAIN

**PLANE STRAIN ELEMENT FORCES(LOCAL) & STRESSES(LOCAL)

**ELEM NODES LC NODE Fx Fz Sig-xx Sig-yy Sig-zz Sig-xz

ELEM : 要素番号

NODES : 構成節点の数

LC : 単一の荷重ケース番号

NODE : 構成節点番号(要素中心の場合は“CENT”と入力)

FX : 全体座標系X軸方向の節点力（要素中心の場合は空欄）

FY : 全体座標系Y軸方向の節点力（要素中心の場合は空欄）

FZ : 全体座標系Z軸方向の節点力（要素中心の場合は空欄）

Sig-xx : 要素座標系x軸方向の軸応力

Sig-yy : 要素座標系y軸方向の軸応力

Sig-zz : 要素座標系z軸方向の軸応力

Sig-xz : 要素座標系x軸に垂直な平面におけるz方向のせん断応力

板要素の断面力/応力結果

* PLATE

**PLATE ELEMENT FORCES(LOCAL) & FORCES (LOCAL, UNIT LENGTH) & STRESSES(LOCAL)

**ELEM NODES LC NODE Fx Fy Fz Mx My Mz Fxx Fyy FxyMxx Myy Mxy Vxx

Vyy Sig-xx(T) Sig-yy(T) Sig-xy(T) Sig-xx(B)Sig-yy(B) Sig-xy(B)

ELEM : 要素番号

NODES : 構成節点の数

LC : 単一の荷重ケース番号

NODE : 構成節点番号(要素中心の場合は“CENT”と入力)

Fx : 要素座標系x軸方向の節点力（要素中心の場合は空欄）

Fy : 要素座標系y軸方向の節点力（要素中心の場合は空欄）

Fz : 要素座標系z軸方向の節点力（要素中心の場合は空欄）

Mx : 要素座標系x軸まわりの曲げモーメント（要素中心の場合は空欄）

My : 要素座標系x軸まわりの曲げモーメント（要素中心の場合は空欄）

Mz : 要素座標系x軸まわりの曲げモーメント（要素中心の場合は空欄）

Fxx : 要素座標系x軸方向の単位幅あたりの軸力

Fyy : 要素座標系y軸方向の単位幅あたりの軸力

Fxy : 要素座標系x-y軸平面の単位幅あたりのせん断力

Mxx : 要素座標系x軸方向に対する単位幅当たりの曲げモーメント

Myy : 要素座標系y軸方向に対する単位幅当たりの曲げモーメント

Mxy : 要素座標系x-y軸方向に対する単位幅あたりのねじれモーメント

Vxx : 要素座標系y-z面の単位幅当たりの厚さ方向のせん断力

Vyy : 要素座標系x-z面の単位幅当たりの厚さ方向のせん断力

Sig-xx(T) : 要素座標系x軸方向の軸応力(要素座標系z軸方向の上端面(Top.))

Sig-yy(T) : 要素座標系y軸方向の軸応力(要素座標系z軸方向の上端面(Top.))

Sig-xy(T) : 要素座標系x軸に垂直な平面におけるy方向のせん断応力(要素座標系z軸方向の上端面(Top.))

Sig-xx(B) : 要素座標系x軸方向の軸応力(要素座標系z軸方向の下端面(Bot.))

Sig-yy(B) : 要素座標系y軸方向の軸応力(要素座標系z軸方向の下端面(Bot.))

Sig-xy(B) : 要素座標系x軸に垂直な平面上におけるy方向のせん断応力(要素座標系z軸方向の下端面(Bot.))

*PLATE

**PLATE ELEMENT FORCES(LOCAL) & FORCES (LOCAL, UNIT LENGTH) & STRESSES(LOCAL)

**ELEM NODES LC NODE Fx Fy Fz Mx My Mz Fxx Fyy Fxy Mxx Myy Mxy Vxx Vyy Sig-xx(T) Sig-yy(T) Sig-xy(T) Sig-xx(B) Sig-yy(B) Sig-xy(B)

**------------------------------------------------------------------------------------------------------------------------------------

65 3 1 CENT 0.32 0.10 0.19 -0.15 -0.67 -0.20 0.11 -0.30 0.12 0.51 0.14 -0.57 -0.29 -0.10

8 -0.82 -0.48 0.32 0.12 -0.51 0.87 0.32 0.10 0.19 -0.15 -0.67 -0.20 0.11 -0.30 0.12 0.51 0.14 -0.57 -0.29 -0.10

2 0.33 -0.22 0.42 0.31 0.50 0.51 0.32 0.10 0.19 -0.15 -0.67 -0.20 0.11 -0.30 0.12 0.51 0.14 -0.57 -0.29 -0.10

3 0.48 0.27 0.21 0.10 -0.26 -0.60 0.32 0.10 0.19 -0.15 -0.67 -0.20 0.11 -0.30 0.12 0.51 0.14 -0.57 -0.29 -0.10

2 CENT 0.40 0.13 -0.23 0.64 0.24 0.14 -0.82 0.17 0.39 0.13 -0.24 0.40 0.13 -0.23

8 -0.10 0.59 0.77 -0.60 -0.34 0.21 0.40 0.13 -0.23 0.64 0.24 0.14 -0.82 0.17 0.39 0.13 -0.24 0.40 0.13 -0.23

2 0.16 -0.39 -0.68 -0.15 -0.23 0.50 0.40 0.13 -0.23 0.64 0.24 0.14 -0.82 0.17 0.39 0.13 -0.24 0.40 0.13 -0.23

3 -0.59 0.33 0.60 -0.89 -0.11 -0.26 0.40 0.13 -0.23 0.64 0.24 0.14 -0.82 0.17 0.39 0.13 -0.24 0.40 0.13 -0.23

ソリッド要素の断面力/応力結果

* SOLID

**SOLID ELEMENT FORCES(LOCAL) & STRESSES(LOCAL)

** ELEM NODES LC NODE FX FY FZ Sig-xx Sig-yy Sig-zz Sig-xy Sig-yz Sig-xz

ELEM : 要素番号

NODES : 構成節点の数

LC : 単一の荷重ケース番号

NODE : 構成節点番号(要素中心の場合は“CENT”と入力)

FX : 全体座標系X軸方向の節点力（要素中心の場合は空欄）

FY : 全体座標系Y軸方向の節点力（要素中心の場合は空欄）

FZ : 全体座標系Z軸方向の節点力（要素中心の場合は空欄）

Sig-xx : 要素座標系x軸方向の軸応力

Sig-yy : 要素座標系y軸方向の軸応力

Sig-zz : 要素座標系z軸方向の軸応力

Sig-xy : 要素座標系x軸に垂直な平面におけるy方向のせん断応力

Sig-yz : 要素座標系y軸に垂直な平面におけるz方向のせん断応力

Sig-xz : 要素座標系x軸に垂直な平面におけるz方向のせん断応力

*SOLID

**SOLID ELEMENT FORCES(LOCAL) & STRESSES(LOCAL)

** ELEM NODES LC NODE FX FY FZ Sig-xx Sig-yy Sig-zz Sig-xy Sig-yz Sig-xz

**----- ----- ---- ---- ----------- ----------- ----------- ---------- ---------- ---------- ---------- ---------- ----------

16 4 1 CENT -0.1261E+06 -0.4556E+04 -0.1377E+06 0.3593E+06 0.1278E+05 0.3586E+06

26 0.1621E+07 -0.1516E+07 -0.1441E+07 -0.1261E+06 -0.4556E+04 -0.1377E+06 0.3593E+06 0.1278E+05 0.3586E+06

23 -0.3392E+07 -0.3427E+05 0.5208E+06 -0.1261E+06 -0.4556E+04 -0.1377E+06 0.3593E+06 0.1278E+05 0.3586E+06

27 -0.9265E+06 0.1497E+07 0.1494E+07 -0.1261E+06 -0.4556E+04 -0.1377E+06 0.3593E+06 0.1278E+05 0.3586E+06

32 0.1093E+07 0.5325E+05 -0.5741E+06 -0.1261E+06 -0.4556E+04 -0.1377E+06 0.3593E+06 0.1278E+05 0.3586E+06

2 CENT -0.2948E+06 -0.1609E+06 -0.1411E+06 0.3241E+06 0.4524E+06 -0.1301E+06

26 0.2579E+07 -0.2422E+07 0.2427E+07 -0.2948E+06 -0.1609E+06 -0.1411E+06 0.3241E+06 0.4524E+06 -0.1301E+06

23 -0.8084E+06 -0.1615E+07 -0.1297E+07 -0.2948E+06 -0.1609E+06 -0.1411E+06 0.3241E+06 0.4524E+06 -0.1301E+06

27 -0.1228E+07 0.9497E+06 -0.5422E+06 -0.2948E+06 -0.1609E+06 -0.1411E+06 0.3241E+06 0.4524E+06 -0.1301E+06

32 -0.5422E+06 0.1484E+07 -0.5879E+06 -0.2948E+06 -0.1609E+06 -0.1411E+06 0.3241E+06 0.4524E+06 -0.1301E+06

14 8 1 CENT -0.8835E+04 0.1138E+06 0.8895E+05 -0.1769E+06 -0.3828E+05 0.1546E+06

19 -0.3873E+06 0.4428E+04 0.1031E+06 0.4127E+05 0.5388E+06 -0.2423E+06 -0.1312E+06 -0.1534E+06 -0.2359E+06

20 -0.2278E+06 -0.1399E+07 0.8540E+05 0.1743E+06 -0.1657E+04 0.1189E+06 -0.1934E+06 0.7685E+05 -0.2981E+06

23 -0.4493E+07 -0.8775E+06 0.1249E+07 -0.5453E+06 -0.4508E+06 -0.4103E+06 -0.3420E+06 0.2254E+06 0.6074E+06

22 -0.3569E+07 0.3229E+07 -0.3661E+07 0.3349E+05 0.8014E+06 0.8894E+06 -0.2798E+06 -0.3020E+06 0.5452E+06

28 -0.5960E-07 -0.2235E-07 -0.7748E-06 -0.2688E+06 -0.2906E+06 -0.5584E+06 -0.2226E+06 0.8387E+05 0.1334E+04

29 0.2279E+06 -0.1451E+07 0.7685E+06 0.3099E+06 0.2090E+06 0.2485E+06 -0.1604E+06 -0.1604E+06 -0.6086E+05

32 -0.5392E+06 -0.6950E+06 0.1763E+07 0.2570E+05 -0.5363E+05 -0.9411E+05 -0.1186E+05 -0.1184E+05 0.3701E+06

31 -0.6339E+06 0.1189E+07 -0.3079E+06 0.1587E+06 0.1585E+06 0.7598E+06 -0.7406E+05 -0.6472E+05 0.3079E+06

2 CENT 0.1114E+06 0.1365E+05 0.1597E+06 -0.1961E+06 0.1867E+06 0.1248E+05

19 0.4901E+06 0.1422E+05 -0.1616E+07 0.2933E+06 -0.1162E+06 -0.4114E+05 -0.5365E+06 -0.1553E+06 0.2186E+05

20 0.3036E+07 -0.5286E+07 -0.3227E+07 0.5868E+06 0.4102E+06 0.6997E+06 -0.5986E+06 0.5288E+06 -0.4031E+05

23 -0.1453E+07 -0.4297E+07 0.9224E+06 -0.7267E+05 0.1484E+06 -0.3262E+05 -0.5154E+06 0.4456E+06 0.6528E+05

22 -0.2385E+07 0.8980E+05 -0.7317E+05 -0.2901E+05 -0.4092E+05 0.1311E+05 -0.4532E+06 -0.7210E+05 0.3093E+04

28 -0.2156E-07 -0.4984E-06 -0.1186E-06 0.3418E+05 -0.9151E+05 -0.9513E+04 0.1441E+06 -0.4299E+05 0.1342E+06

29 0.1377E+07 0.1194E+06 0.1748E+06 0.7784E+05 -0.1479E+06 0.4815E+06 0.2063E+06 0.4165E+06 0.7206E+05

32 -0.1758E+06 -0.2508E+06 0.2442E+07 -0.1463E+06 -0.2232E+06 -0.6425E+05 0.1230E+06 0.3332E+06 -0.4710E+05

31 -0.8898E+06 -0.1112E+05 0.1377E+07 0.1471E+06 0.1703E+06 0.2313E+06 0.6088E+05 0.4027E+05 -0.1092E+06

警告&エラーメッセージ

節点結果
1	結果ファイルに定義された節点番号がモデルにない場合 --- WARNING : THE MODEL HAS NO CORRESPONDING NODE ID = 3 : LINE = 4
2	結果ファイルに同じ節点番号の結果が重複して定義された場合 --- WARNING : ALREADY ALLOCATED RESULTS : OVERWRITE RESULT OF NODE = 3 AT LINE = 4
3	結果ファイルに一つの節点について同じ荷重番号の結果が重複して定義された場合 --- WARNING : ALREADY ALLOCATED RESULTS : OVERWRITE RESULT OF LOADCASE = 2 AT LINE = 4
4	結果ファイルに指定された荷重ケースの定義がない場合 --- WARNING : 4 LOADCASES ARE MISSING : LINE = 5 (結果ファイルに1つの荷重ケースが欠落している場合: --- 警告: 1 つの荷重ケースが欠落しています: 行 = 5)
5	結果ファイルに定義された節点のうち、正しく認識された節点の数がモデルの節点数より少ない場合（結果ファイルに定義された節点数が多い場合、番号が一致しない場合は無視され、重複する場合は上書きする） --- WARNING : THERE IS A MISMATCH IN THE NUMBER OF NODES(RESULT = 2, MODEL = 3) PLEASE CHECK MODEL & *.SAR FILE
6	結果ファイルに定義された荷重ケースの番号がモデルにない場合 --- WARNING : THE MODEL HAS NO CORRESPONDING LOADCASE = 3 : LINE = 9
7	荷重ケースの数が一致しなかったり、仕様に合わない場合 ERROR : THERE IS A MISMATCH IN THE .SAR FILE FORMAT OR LOADCASE NUMBER AT LINE = 3 PLEASE CHECK MODEL & .SAR FILE
8	上記の事項を除き、仕様に適合しない場合 ERROR : THERE IS A MISMATCH IN THE .SAR FILE FORMAT AT LINE= 10 PLEASE CHECK MODEL & .SAR FILE
9	完了した場合のメッセージ IMPORTING COMPLETE. NUMBER OF RESULTS = ',I6)

要素結果
1	結果ファイルに定義された要素番号がモデルにない場合 --- WARNING : THE MODEL HAS NO CORRESPONDING ELEMENT ID= 3 : LINE = 4
2	結果ファイルに同じ節点番号の結果が重複して定義された場合 --- WARNING : ALREADY ALLOCATED RESULTS : OVERWRITE RESULT OF ELEMENT = 3 AT LINE = 4
3	結果ファイルに単一の要素に対して同じ荷重ケースの結果が重複している場合 --- WARNING : ALREADY ALLOCATED RESULTS : OVERWRITE RESULT OF ELEMENT = 3, LOADCASE = 2 AT LINE = 7
4	結果ファイルに定義された荷重ケースが不十分な場合 --- WARNING : 4 LOADCASES ARE MISSING : LINE = 5 (--- WARNING : 1 LOADCASE IS MISSING : LINE = 5)
5	結果ファイルに定義された要素のうち、正しく認識された要素の数がモデルの要素数より少ない場合（結果ファイルに定義された要素数が多い場合、番号が一致しない場合は無視され、重複する場合は上書きする） --- WARNING : THERE IS A MISMATCH IN THE NUMBER OF ELEMENTS (RESULT = 2, MODEL = 3) PLEASE CHECK MODEL & *.SAR FILE
6	2D、3D要素の場合、要素が持つ節点番号が結果と一致しない場合 --- WARNING : THE ELEMENT (ID = 7 ) EXPECTED NODE ID = 8 : LINE = 9
7	結果ファイルに定義された荷重ケースの番号がモデルにない場合 --- WARNING : THE MODEL HAS NO CORRESPONDING LOADCASE = 3 : LINE = 9
8	荷重ケースの数が一致しなかったり、仕様に合わない場合 ERROR : THERE IS A MISMATCH IN THE .SAR FILE FORMAT OR LOADCASE NUMBER AT LINE = 3 PLEASE CHECK MODEL & .SAR FILE
9	要素タイプが互いに合わない場合 ERROR : ELEMENT TYPE IS DIFFERENT. ELEMENT ID=3 IS BEAM ELEMENT : LINE = 7
10	2Dと3D要素の場合に節点数が一致しない場合 ERROR : THE ELEMENT (ID = 3 ) HAS 4 NODES. LINE = 8
11	上記の事項を除き、仕様に適合しない場合 ERROR : THERE IS A MISMATCH IN THE .SAR FILE FORMAT AT LINE= 10 PLEASE CHECK MODEL & .SAR FILE
12	完了した場合のメッセージ IMPORTING ELEMENT RESULTS COMPLETE. RESULT NO = 3
