ステージ・ステップの履歴グラフ

機能

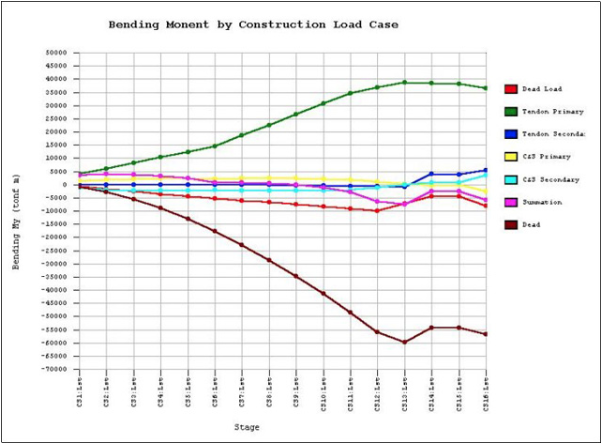

• 幾何非線形解析と施工段階解析などステップと施工段階(ステージ)が適用されたモデルの解析結果(変位、トラス/梁要素の断面力と応力度など)を利用して、施工段階とステップ別または荷重係数別にグラフを出力します。

経路

メインメニュー：[結果]タブ > [タイプ : 一般] > [施工段階/非線形]グループ > [ステージ・ステップの履歴グラフ]

入力

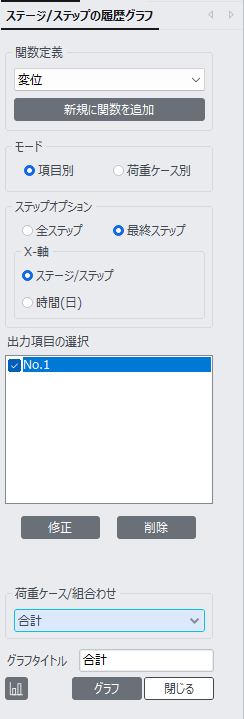

ステージ・ステップの履歴グラフ ダイアログボックス

関数定義

グラフで出力する解析結果の種類を決定し、”新規に関数を追加” ボタンをクリックしてグラフ出力関数を定義します。

変位、トラス、および梁要素の断面力と応力度を出力できます。

モード

項目別 : 複数の出力関数を1つのグラフで出力

荷重ケース別 : 出力関数に対する複数の荷重（組合わせ）条件の結果を1つのグラフで出力

ステップオプション

全ステップ : 全てのステップの解析結果をグラフで出力

最終ステップ : 各施工段階の最終ステップの結果をグラフで出力

モードとステップのオプションは、施工段階解析中に表示されます。

X-軸

ステージ/ステップ : 施工段階またはステップに対するグラフを出力

時間(日) : 時間に対するグラフを出力

項目別を選択した場合

出力項目の選択

定義された出力関数のリストから出力する関数をチェックします。
出力関数を選択した後、修正ボタンを押して出力関数を修正したり、削除ボタンを押して出力関数を削除することができます。

荷重ケース/組合わせ

グラフ出力する荷重(組合わせ)条件または施工段階の荷重条件を選択します。

施工段階解析を行った場合、結果表示モードで提供される施工段階の荷重ケースについては、”荷重ケース/組合わせ”を参照してください。

荷重ケース別を選択した場合

出力荷重ケースの選択

出力する荷重(組合わせ)条件または施工段階の荷重条件を選択します。

施工段階解析を行った場合、結果表示モードで提供される施工段階の荷重ケースについては、”荷重ケース/組合わせ”を参照してください。

出力関数

定義したた出力関数のリストから出力する関数を選択します。

グラフタイトル

グラフの名前を入力します。

グラフ : 指定したグラフ出力関数と荷重条件についてグラフを出力します。

閉じる : ダイアログ ボックスを閉じます。

グラフ出力関数の定義方法

出力関数の定義

グラフの出力画面でマウスの右ボタンをクリックすると、次のようなコンテキストメニューが呼び出されます。

タイトル & ラベルの変更
グラフのタイトルとX、Y軸のサブタイトルを変更します。

カラーグラフに描画
グラフの出力成分と凡例に別の色を与えて出力します。

白黒グラフに描画
グラフを黒色に出力し、成分ごとの区切りのために注釈を使用します。

ズーム縮小
グラフで拡大したい部分をマウスでドラッグしてZoom機能を実行することができます。 Zoom OutはZoom以前の状態に戻る機能です。

全体表示
最初にグラフが出力された状態、つまり全ての領域が表示された状態に戻ります。

グラフをイメージで保存
グラフをBMP、JPG、またはEMF形式の図形式に保存します。

グラフをテキストで保存
グラフの出力内容をテキスト形式のデータファイルに保存します。
