選択

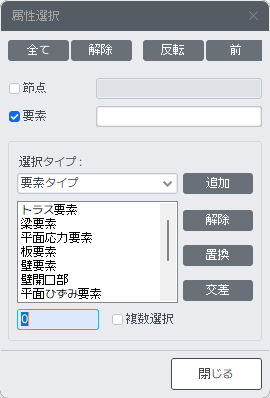

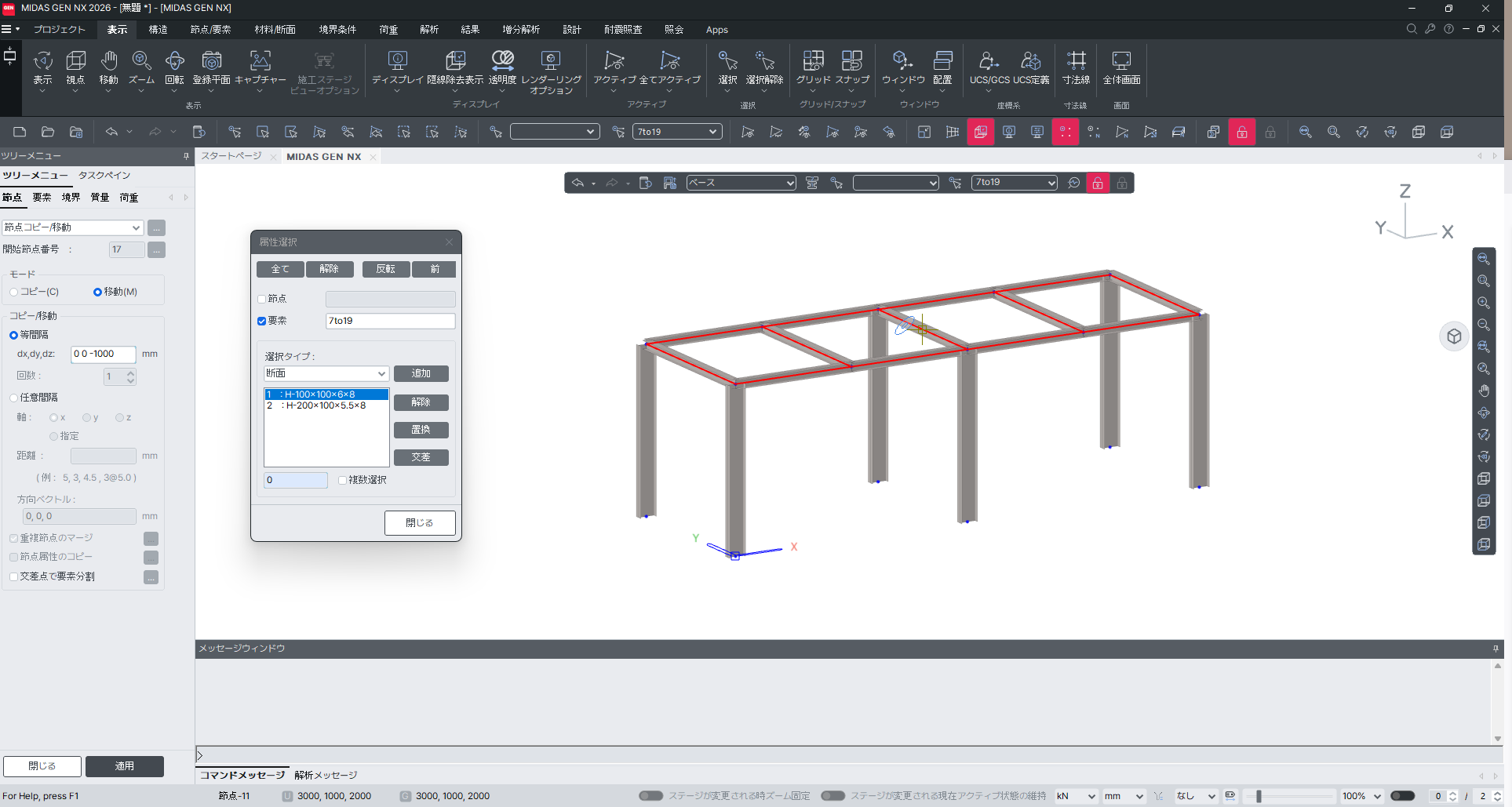

Fig. Select Identity 대화상자

節点または要素を要素の種類、材料、断面、境界条件など、各種属性別に選択する機能を提供します。

全て：すべての節点と要素を選択します。

解除：選択されたすべての節点と要素を選択解除します。

反転：現在選択されているオブジェクトと選択されていないオブジェクトを相互に入れ替えます。

前：最近の選択状態に戻します。

節点：節点を選択する場合に指定します。

要素：要素を選択する場合に指定します。

節点及び要素の属性 リスト表

要素タイプ：要素タイプで選択(“要素生成” 参照)

材料：材料タイプで選択 (“材料” 参照)

断面：線要素を断面の種類で選択(“断面” 参照)

厚さ：板要素を厚さの種類で選択 (“厚さ” 参照)

登録平面：登録平面で選択(“登録平面” 参照)

層  : 層の名前で選択します。("層"参照)

床 : 選択した層の床の要素及び節点を選択します。

+上部 : 選択した層の床の要素及び節点と、その層の上部階の要素及び節点を選択します。

+下部 : 選択した層の床の要素及び節点と、その層の下部階の要素及び節点を選択します。

+両方 : 選択した層の床の要素及び節点と、上・下層床の間の要素及び節点を選択します。

要素グループ : 要素グループごとに選択します。("要素グループの定義"参照)

境界グループ：境界グループ別に選択(“境界グループ” 参照)

荷重グループ：荷重グループ別に選択(“荷重グループ” 参照)

支持条件：支持条件の入力の有無で選択(“支持条件” 参照)

梁要素の端部結合条件：梁要素の端部結合条件の入力の有無で選択 (“梁要素の端部結合条件” 参照)

壁ID : 壁の組合わせ番号で選択します。("要素生成" 参照)

ヒンジ形式 : ヒンジ形式ごとに選択します。("ヒンジ特性値の定義" 参照)

上記のリストのうち、要素タイプ、材料、断面、厚さの場合は、下部の属性リストで希望する対象を選択する代わりに、作業画面で希望する属性を持つ要素を指定することができます。

この機能を利用する場合は、属性リストから希望する項目を選択した後、下部リストの下にある入力欄をマウスでクリックしてから、作業画面で希望する属性を持つ要素を指定します。 そして、右側にある複数選択ボタンにチェックを入れると、マウスで複数の対象を指定することができます。

上記のプロセスを通じて指定された対象を次のボタンを利用して選択対象に追加、削除、または入れ替えます。

追加：選択された対象を既存の選択リストに追加します。

削除：選択された対象を既存の選択リストから除外します。

置換：選択された対象を既存の選択リストに登録された内容と置き換えます。

交差：選択された対象と既存の選択リストに共通して属する節点または要素のみを選択します。

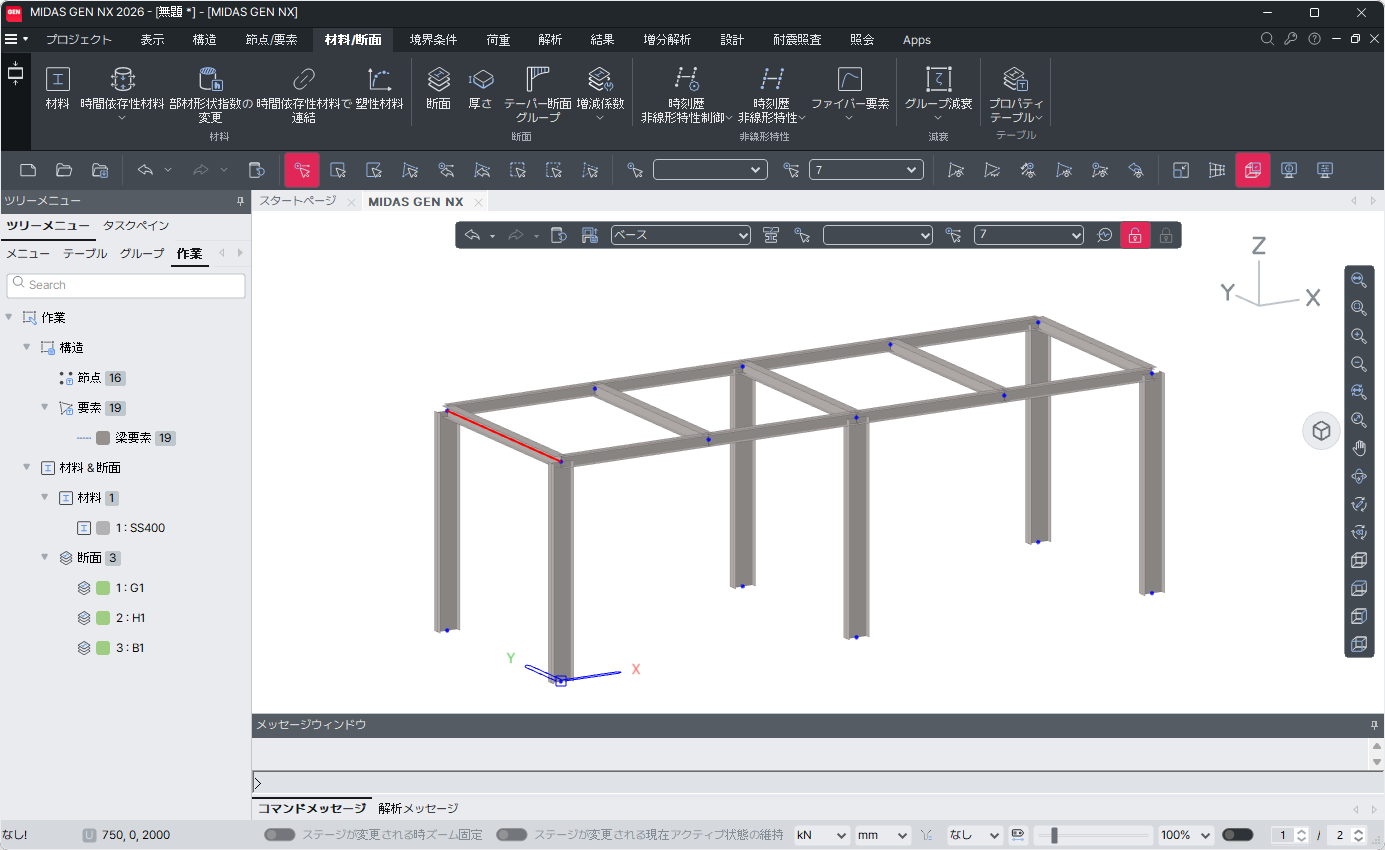

モデルウィンドウでマウスカーソルを選択しようとする節点または要素の上に置き、マウスの左側ボタンをクリックして節点または要素を一つずつ選択する機能です。

選択された対象を再度指定すると、選択解除されます。 節点スナップまたは要素スナップと連携して使用すると効果的です。

マウスの左ボタンをクリックした状態で、任意の方向にマウスをドラッグすると、[ウィンドウで選択] 機能が実行されます。

モデル ウィンドウで長方形の境界を指定して対象を選択する機能です。

マウスカーソルで作業画面で選択しようとする対象を含む長方形領域の対角コーナーの２点を順次クリック(マウス左ボタン)して選択します。

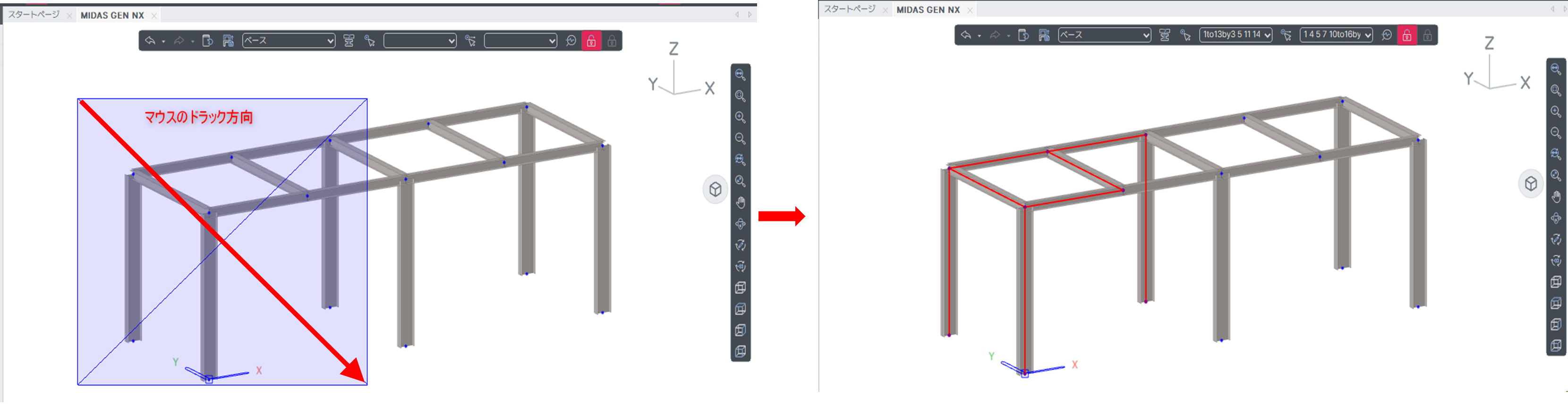

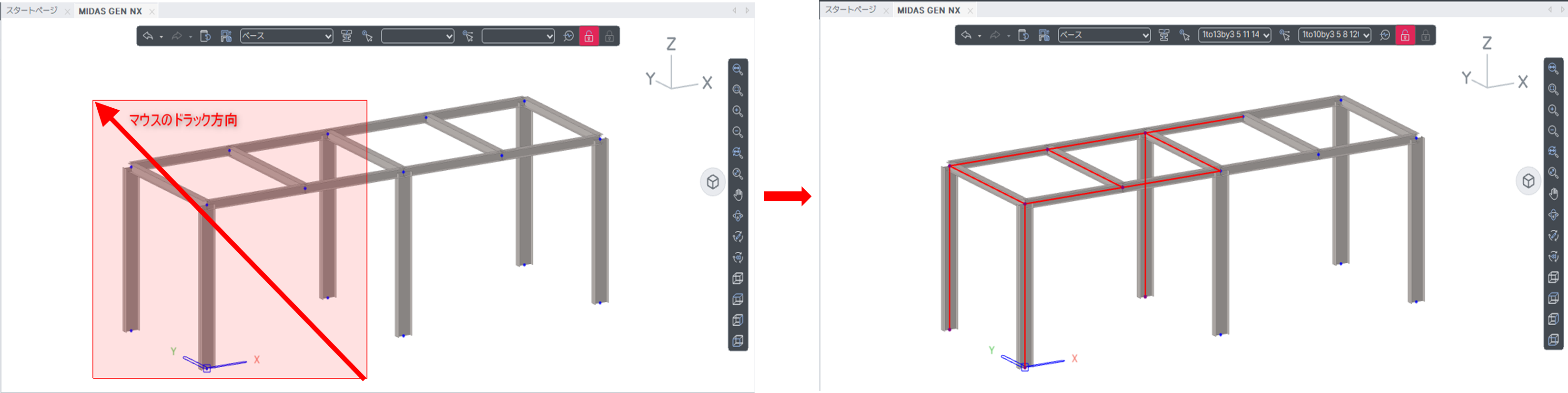

このとき、作業画面で左側のコーナーを先に指定して右側にドラッグすると、長方形の領域内に完全に含まれる節点または要素だけが選択され、右側のコーナーを先に指定して左側にドラッグすると、長方形の領域内に完全に含まれる節点または要素だけでなく、境界線と交差する要素までも同時に選択されます。

ウィンドウで選択

モデルウィンドウ上で任意の多角形の境界を指定して対象を選択する機能です。

マウスカーソルを使い、作業画面上で選択したい対象が含まれるように多角形の各頂点を順にクリック（マウス左ボタン）し、最後の頂点を指定する際に左ボタンを連続して2回クリックすると、多角形領域内に完全に含まれる節点および要素が選択されます。

最後の頂点を指定する際に、キーボードの［Ctrl］キーを押したままダブルクリックすると、多角形の境界線にかかっている要素も同時に選択されます。

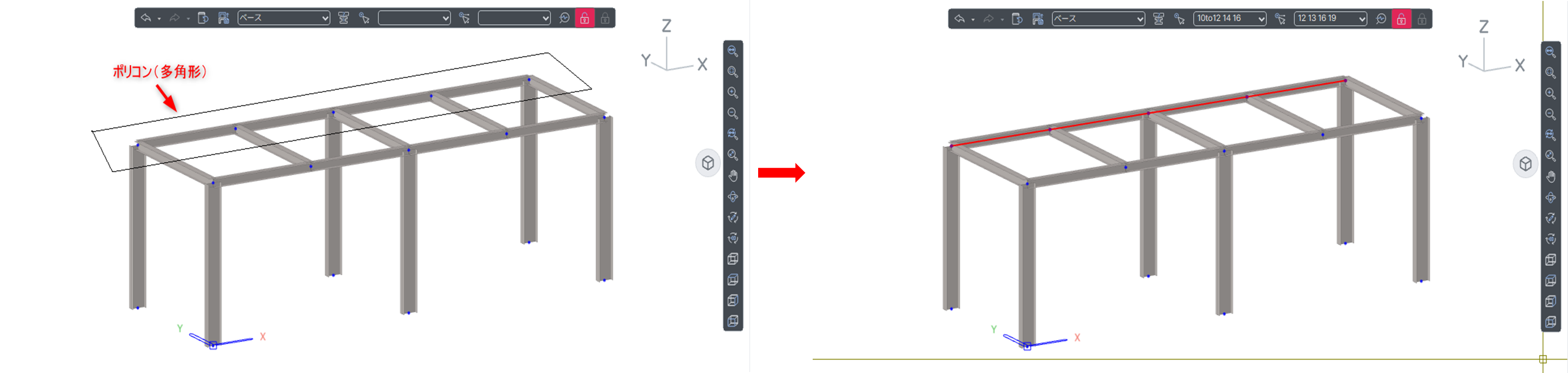

ポリゴン選択

モデルウィンドウでマウスカーソルで作業画面で任意の直線を連続で引いて、その直線と交差する要素を選択する機能です。

線を引くときは、マウスカーソルを選択しやすい位置に置いてから、マウスの左ボタンを一度クリックします。順次、同じ方法で複数の位置を連続的に指定した後、最後の位置でマウスの左ボタンをダブルクリックすれば選択されます。

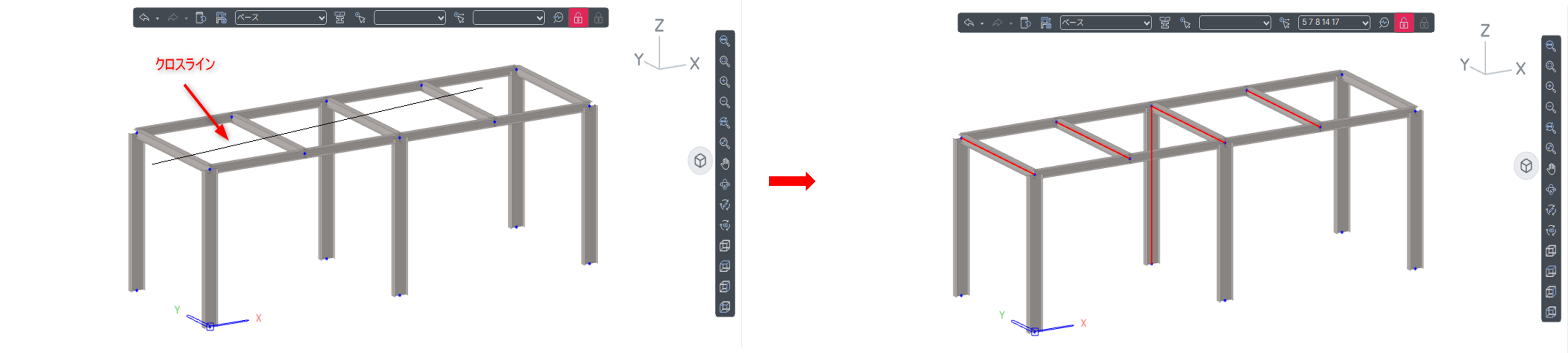

クロスラインで選択

任意の平面を指定して、その平面内に存在するすべての節点と要素を選択する機能です。

機能を呼び出すと、対象の平面を指定するために次のダイアログボックスが表示されます。

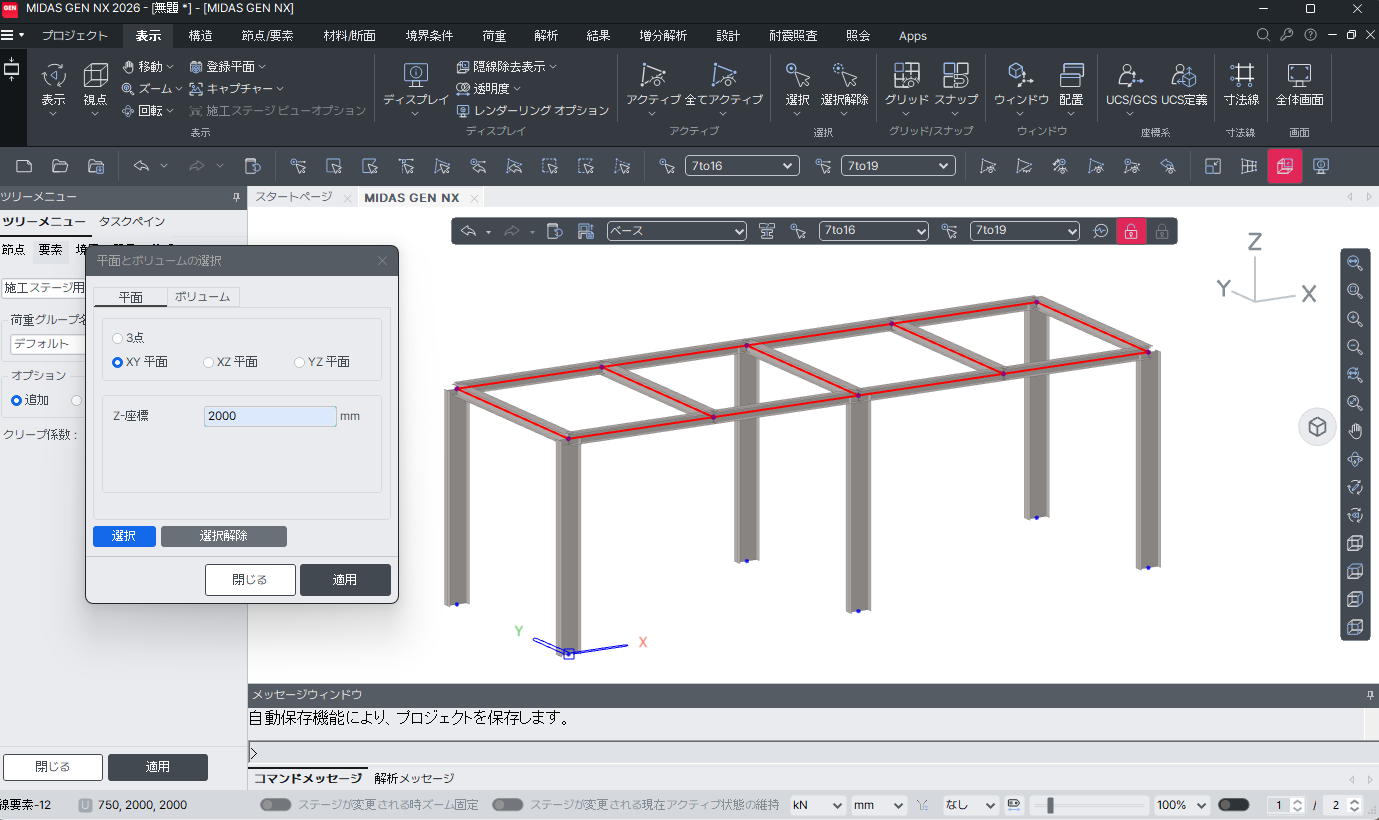

Fig. 平面で選択ダイアログ

3 点
選択する平面上に位置する3つの点を指定して、希望する平面を選択するときに使用します。 平面上の点を指定するときは、3点の座標を全体座標系で入力するか、マウスカーソルで作業画面で3点を順次指定します。

XY 平面
選択する平面が全体座標系 X-Y 平面と平行な場合に使用され、該当平面の全体座標系 Z 軸の座標を入力するか、マウスカーソルで該当平面上に位置する任意の点を指定します。

XZ 平面
選択する平面が全体座標系 X-Z 平面と平行な場合に使用され、該当平面の全体座標系 Y 軸の座標を入力するか、マウスカーソルで該当平面上に位置する任意の点を指定します。

YZ 平面
選択する平面が全体座標系 Y-Z 平面と平行な場合に使用され、該当平面の全体座標系 X 軸の座標を入力するか、マウスカーソルで該当平面上に位置する任意の点を指定します。

平面で選択 XY平面

任意の直方体を指定し、その体積内に位置するすべての節点と要素を選択する機能です。

機能を呼び出すと、次のダイアログ ボックスが表示されます。

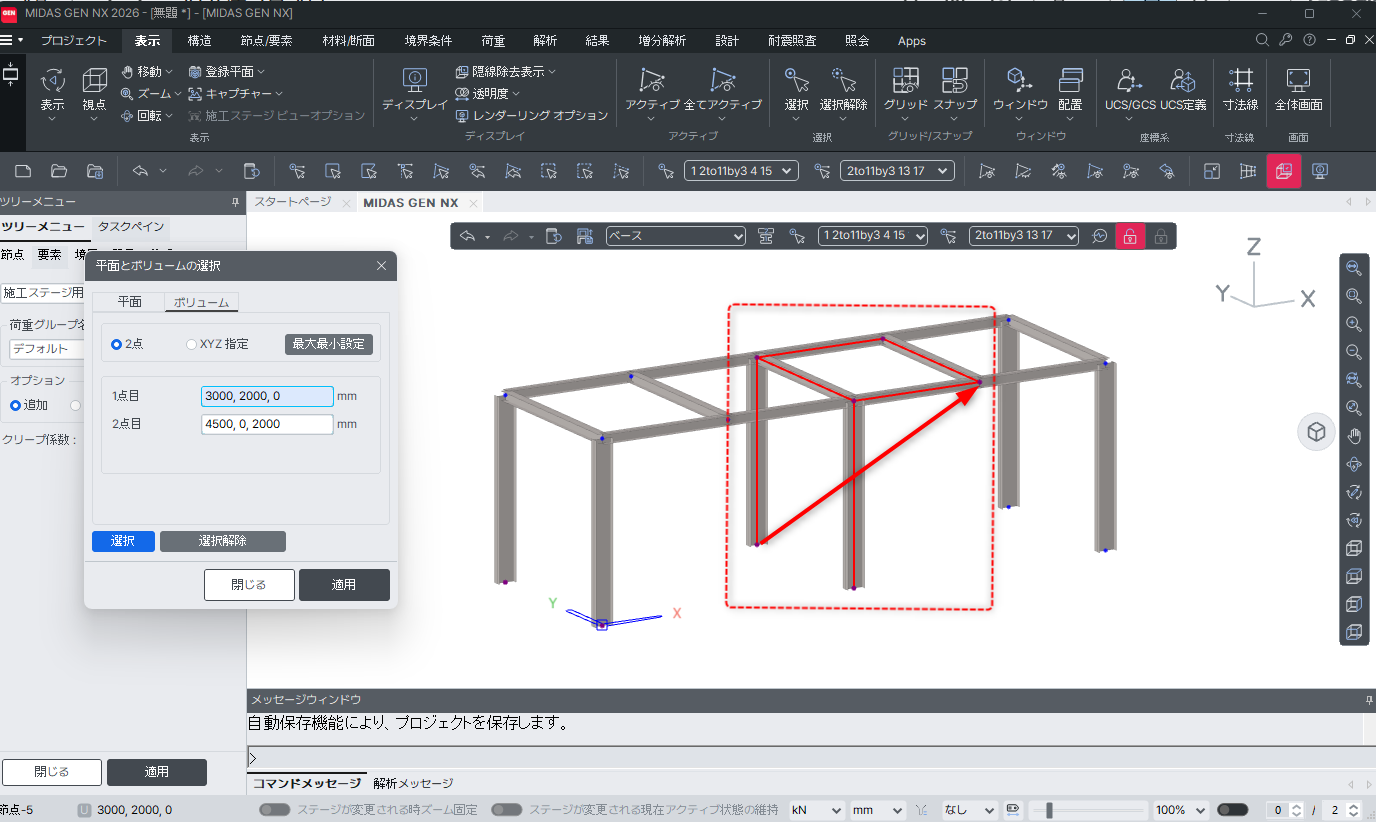

Fig. Select Volume 대화상자

2 点
直方体領域の対角コーナー2点を指定して対象を選択する場合に使用され、2点の座標を入力するか、マウスカーソルで作業画面で2つの節点を指定します。

XYZ 指定
直方体領域を各座標軸の区間で指定する場合に使用します。全体座標系を基準に各座標軸の最大、最小の座標値を直接入力するか、または該当入力欄を一度クリックしてからマウスカーソルで作業画面で希望する位置を指定します。

最大最小設定
このボタンをクリックすると、現在アクティブになっている構造物の最大、最小の座標位置が自動的に入力されるため、必要な座標だけを再入力することで、希望する領域を簡単に設定することができます。

ボリュームで選択(２点)

すべての節点と要素を選択します。

前の選択は、最も最近の選択状態を呼び出します。

最新のエンティティを選択は、最も最近の新規に作成された節点と要素を選択します。
