機能
様々な荷重ケースを含む荷重組合せを、荷重係数が適用された１つの静的荷重ケースに変換します。
荷重組み合わせの結果は、各荷重条件の結果に荷重係数を乗じた線形組み合わせの結果です。したがって、信頼できる荷重組み合わせの結果を得るためには、荷重の組み合わせを構成する荷重条件の結果が正しく出力されなければなりません。引張専用 . 圧縮専用 , ケーブル などの非線形要素を使った解析では、荷重条件により境界条件が変化するため、線形に組み合わされる一般的な荷重の組み合わせは使用できません。例えば、地中構造物の地盤境界条件を圧縮専用要素でモデル化した場合、両圧力のような不安定構造を作る荷重条件では正しい値が出力されず、これを含む荷重組み合わせの結果も信頼できません。
このような問題を解決するために、非線形要素を使用した解析では、荷重組み合わせが含むすべての荷重を一つの静的荷重ケースに定義して解析を行うようにします。しかし、ユーザーが数十種類の荷重の組み合わせに合わせて荷重条件を入力するのは難しいことです。“荷重組み合わせ条件から荷重ケースを生成” 機能は、選択された荷重の組み合わせを荷重係数を含む荷重条件に自動変換する機能であり、非線形要素を使った解析で便利に使用できます。
呼出
リボンメニュー：荷重 > 静的荷重 > 荷重ケース生成 > 荷重組合せケース
入力

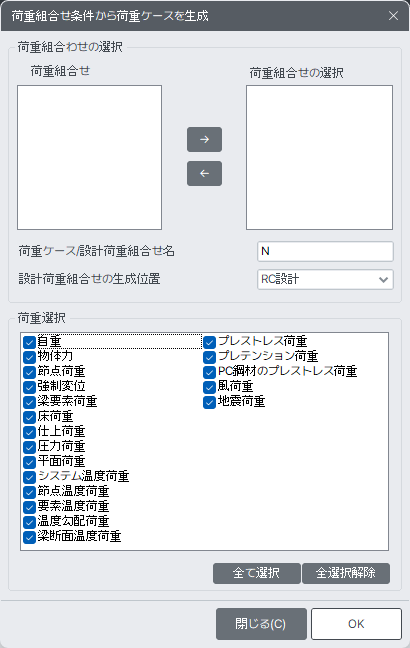

荷重組合わせの選択
荷重組合せ
入力されたすべての荷重組み合わせが表示されます。一般的な荷重組合せは「CB」、鉄骨設計の荷重組合せは「CBS」、コンクリート設計の荷重組合せは「CBC」、SRC 設計の荷重組合せは「CBR」に区分されます。
荷重組合せの選択
新しい静的荷重ケースに変換する荷重組み合わせを選択します。このとき、同時性のないエンベロップ(ENV) タイプの荷重組み合わせや応答スペクトル解析結果を含む荷重組み合わせは選択できません。静的荷重ケースに変換された荷重の組み合わせは非アクティブ化され、解析結果が表示されません。
荷重ケース/設計荷重組合せ名
入力した接頭語を選択された荷重の組み合わせの前に付けて、静的荷重ケース名とします。たとえば、「COM」という荷重の組み合わせを選択し、接頭語で「ST_」を入力すると、「ST_COM」という名称で係数が乗じた荷重条件が生成されます。
設計荷重組合わせ生成位置
生成された荷重条件を設計に使用できるように荷重組合が生成され、このときに生成される荷重組み合わせのタイプを選択します。選択されたタイプに合わせて、係数が「1」である静的荷重条件のみを持つ荷重の組み合わせ条件が自動的に生成されます。
荷重選択
既存の荷重組合わせ条件に、既に入力されている荷重の中からに新規の荷重ケースに自動入力する荷重の種類を選択します。床荷重も荷重組合わせ条件から荷重ケースを生成に含まれています。平面荷重と要素温度荷重も荷重組合わせ条件から荷重ケースを生成に含まれています。
静的土圧荷重は荷重選択ができません。
静的土圧荷重を含む荷重組合わせを選択した場合、静的土圧荷重に対して設定された係数は適用されず[1.0]となります。
非線形要素（引張のみ／圧縮のみの要素、ギャップ要素、フック要素、ケーブル要素など）を用いた構造解析では、個々の荷重ケースの結果を線形的に合成する通常の手順は使用できません。このような場合、荷重組み合わせを荷重ケースとして使用することが非常に有効です。
