寸法線

機能

AutoCAD DXF ファイルのレイヤーから、モデルファイルの寸法線を定義します。

※「寸法線」機能は、保守契約を結ばれているライセンスで使用できるサービスモジュールです。

呼出

リボンメニュー：表示 > 寸法線 > 寸法線

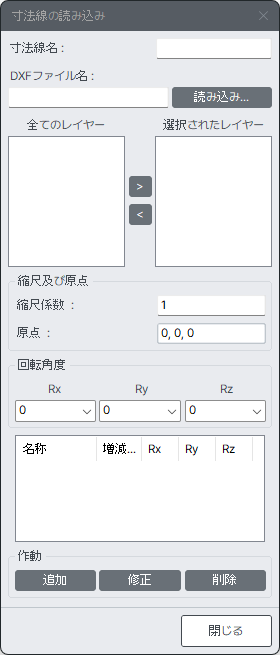

入力

寸法線名

表示しようとする寸法線名称

DXF ファイル名

寸法線を表示しようとするAutoCADのDXFファイル

全てのレイヤー : 読み込みしたAutoCAD DXFファイル内の全てのレイヤー

選択されたレイヤー : 寸法線を表示しようと選択したレイヤー

縮尺及び原点

縮尺係数 : 寸法線の拡大及び縮小倍率

原点 : 寸法線の基準点の座標

回転角度

Rx : 全体座標系X軸に対する回転角

Ry : 全体座標系Y軸に対する回転角

Rz : 全体座標系Z軸に対する回転角

[視点による寸法自動表示/非表示機能]
平面上に表示する際に、基準になる軸がどの軸なのかを判断して寸法を自動で表示/非表示します。
1. 上部、下部を選択した場合（X-Y平面）
　回転角Xが0°又は180°で、回転角Yが0°又は180°の寸法線は表示
　これを除いた寸法線は非表示
2. 正面、背面を選択した場合（X-Z平面）
　回転角Xが90°又は270°で回転角Zが0°又は180°の寸法線は表示
　回転角Xが0°又は180°で回転角Yが90°又は270°で、回転角Zが90°
　又は270°の寸法線は表示これを除いた寸法線は非表示
3. 左側、右側を選択した場合（Y-Z平面）
　回転角Xが0°又は180°で回転角Yが90°又は270°で回転角Zが0°又は180°の寸法線は表示
　回転角Xが90°又は270°で回転角Zが90°又は270°の寸法線は表示
　これを除いたほかの寸法線は非表示

CADで文字列がMText形式になっている場合は、文字を読み込むことができません。Text形式に変更してください。

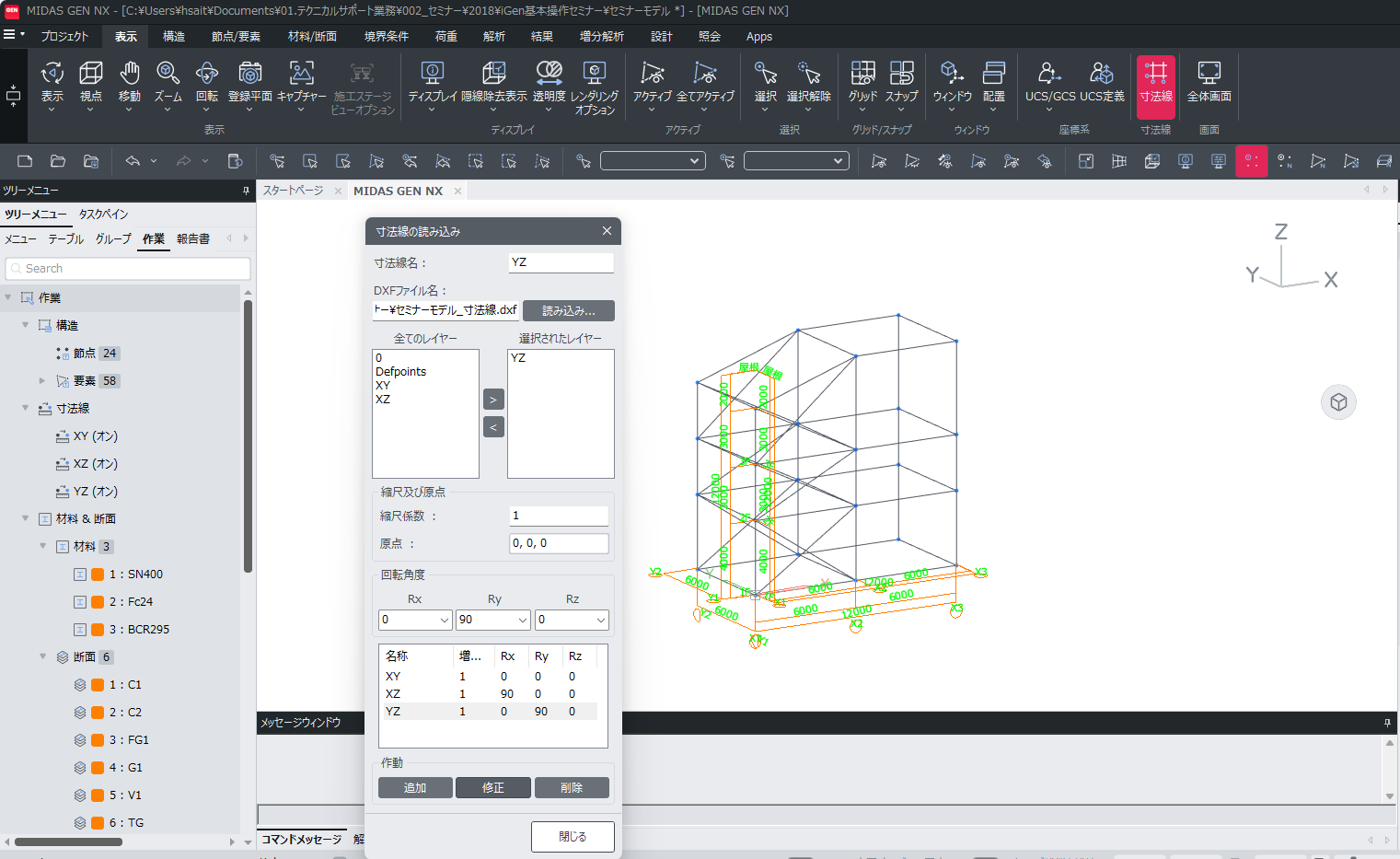

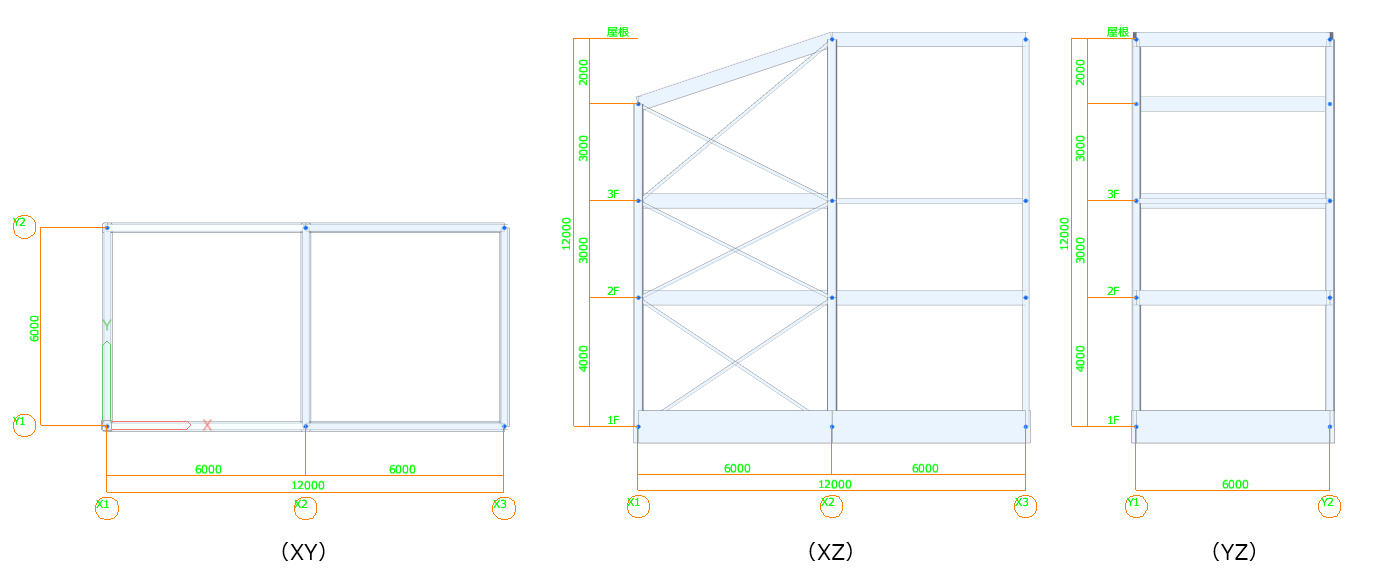

読み込み例
