機能
大変位解析で特に使用される幾何剛性計算のために、選択した部材に初期軸力を入力します。
ケーブル要素を使用した解析では、自重を入力した場合だけ、ケーブルの自重を考慮します。
呼出
リボンメニュー：荷重 > その他 > 初期断面力 > 大変形 > 幾何剛性用初期軸力

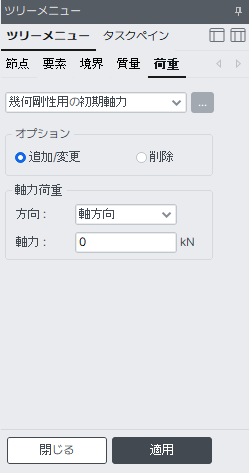

入力
オプション
追加/変更：任意の部材に初期軸力を新規に入力または変更する場合に指定
削除：任意の部材に入力された初期軸力を削除する場合に指定
軸力荷重
幾何剛性計算のための初期軸力を入力します。
方向：初期軸力の方向を選択します。
軸力：入力される力を要素の軸力として適用します。
全体座標系-X方向投影：入力される力を全体座標系X軸方向に考慮し、対象要素の配置方向によって適用される軸力を自動的に計算し、入力します。
全体座標系-Y方向投影：入力される力を全体座標系Y軸方向に考慮し、対象要素の配置方向によって適用される軸力を自動的に計算し、入力します。
全体座標系-Z方向投影：入力される力を全体座標系Z軸方向に考慮し、対象要素の配置方向によって適用される軸力を自動的に計算し、入力します。
軸力：初期軸力
