初期軸力制御

機能

入力した初期軸力を別途の荷重条件の結果として保存、または荷重によって各要素に発生する節点力および部材力を計算することができます。

斜張橋の解体計算、張力と死荷重を受ける完成系に発生する節点力を計算することによって、構造物の内力が存在する状態で変位が"0"となる条件を考慮することができます。

また、静的増分解析時に自重による構造物の部材力を考慮すると、自重を別の時刻歴荷重条件として設定する必要がありません。

計算された節点力および部材力は、結果 > 結果テーブル > 平衡要素の節点力、結果 > 結果テーブル > 初期断面力 で確認することができます。

ここで、節点力は各節点での変位と剛性から計算された値であり、部材力は節点力にFixed End Force(固定端モーメント)を追加して得られた値です。

初期軸力組み合わせと初期断面力は同時に使うことはできません。初期軸力組み合わせは選択した荷重によって発生した初期内力を計算します。初期断面力では初期軸力組み合わせで計算された初期内力を選択した荷重ケースの部財力に反映する可否を入力します。

呼出

リボンメニュー：荷重 > その他 > 初期断面力 > 微小変形 > 初期軸力制御

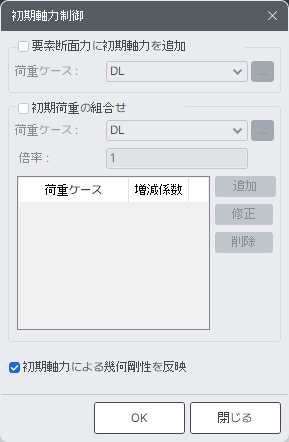

入力

要素の断面力に初期軸力を追加する

初期耐力をユーザーが指定する荷重ケースの部材力と節点半力に反映するようにします。

荷重ケース：初期耐力を反映する荷重ケースを選択します。

軸力荷重組合わせ

荷重ケース：初期耐力を計算する荷重条件を選択します。

増減ケース：増減係数を入力します。

初期軸力による幾何剛性を反映

幾何剛性に初期部材力の考慮可否を選択します。

参考に、プログラムで解析種類による幾何剛性の考慮可否は以下のとおりです。
