機能
幾何学的非線形解析に適用される荷重の作用順序を指定します。この機能は荷重条件別に載荷順序を指定し、前段階の荷重によって発生した変形状態に連続的に次の段階の荷重を作用される機能です。
例えば、固定荷重を１番目、風荷重を２番目とすると、固定荷重によって変形と部材力が発生し、この変形状態に風荷重が作用して追加的な変形と部材力が発生し、この結果が風荷重ケースに保存されます。
ここで順次作用された荷重の最終結果は、最終段階に入力された荷重ケースで確認でき、構造物の変形による剛性変化を反映する必要がある場合、この機能を適用すると便利です。 荷重組合せを作成する際に、この点を考慮する必要があります。
呼出
リボンメニュー：荷重 > その他 > その他 > 非線形解析の載荷順序
入力

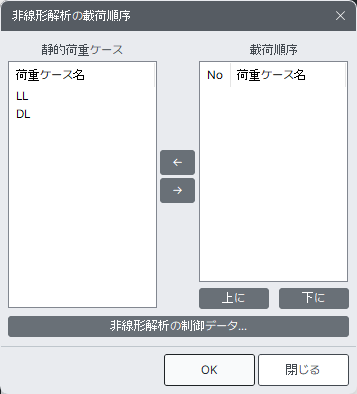

解析データに入力されている静的荷重ケースを荷重載荷順に並べ替えます。静的荷重ケースのリストから ボタンをクリックして右側の載荷順序リストに荷重作用順に入力します。
上に、下に：指定した荷重ケースの作用順序を上または下に移動します。
非線形解析の制御データ
幾何学的非線形解析の解析条件を入力または修正するために、“非線形解析の制御データ...” ダイアログを呼び出します。
