機能
他の構造解析プログラムで解析した静的解析結果をGEN NXで読み込んで結果を確認します。
1. モデルデータをMGTファイル形式で作成してファイル>>外部ファイル読み込み>>MIDAS MGTファイル機能で読み込みます。
2. 保存をクリックして'fn.mgb'ファイル形式に保存します。
3. 解析結果を'fn.sar'ファイル形式に作成して読み込みます。この時、拡張子が必ず'sar'である必要はなく、指定された形式に
よって作成されたテキストファイルであれば読み込みできます。
対応要素
・トラス要素（ケーブルタイプは非対応）
・一般梁要素
・平面応力要素
・板要素
・ソリッド要素
・平面ひずみ要素
・軸対称要素
※壁要素は非対応（未対応および非対応の要素があると読み込みできない場合がございます。）
呼出
リボンメニュー：解析 > 解析実行 > 結果読み込み
入力

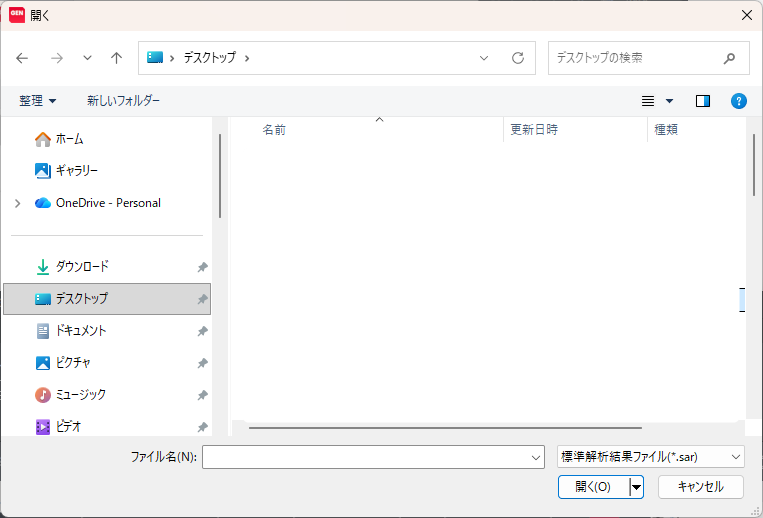

開くダイアログ
「fn.sar」ファイルの仕様
1. *: コマンド
2. ** : 注釈文
3. コマンドのうち、単位系を設定するUNITSYSがファイルの最初に位置しなければならない。
4. コマンドのうち、ENDDATAがファイルの最後に位置しなければならない。
5. 残りのコマンドは順序に関係なく入力可能である。
6. 命令語と入力データはコンマ(,)や改行に区分される。
7. 結果データのうち、部材力は要素座標系を基準に入力する。
8. 平面ひずみ要素と軸対称要素は他の要素と一緒に使用できない。
9. 静的荷重の結果のみを呼び込むことができ、応答スペクトル解析、時刻歴解析などの結果は読み込むことができない。
| * DISPLACEMENT |
| 変位結果 |
| ** NODE LC UX UY UZ RX RY RZ |
NODE : 節点番号 LC : 単位荷重の組合せ条件 UX : 全体座標系X軸方向の変位成分 UY : 全体座標系Y軸方向の変位成分 UZ : 全体座標系Z軸方向の変位成分 RX : 全体座標系X軸に対する回転成分 RY : 全体座標系Y軸に対する回転成分 RZ : 全体座標系Z軸に対する回転成分 |
| *REACTION |
| 反力結果 |
** REACTION FORCES & MOMENTS DEFAULT PRINTOUT. ** Node LC FX FY FZ MX MY MZ |
Node : 節点番号 LC : 単位荷重の組合せ条件 FX : 全体座標系X軸方向の反力成分 FY : 全体座標系Y軸方向の反力成分 FZ : 全体座標系Z軸方向の反力成分 MX : 全体座標系X軸に対する回転反力成分 MY : 全体座標系Y軸に対する回転反力成分 MZ : 全体座標系Z軸に対する回転反力成分 |
| *TRUSS |
トラス要素の断面力 ※ケーブルタイプは未対応（読み込み不可） |
** TRUSS ELEMENT FORCES DEFAULT PRINTOUT ** ELEM LC FORCE-I FORCE-J STRESS-I STRESS-J |
ELEM : 要素番号 LC : 単位荷重の組合せ条件 FORCE-I : i (N1) 節点でのトラス要素の軸力 FORCE-J : j (N2) 節点でのトラス要素の軸力 STRESS-I : i (N1) 節点でのトラス要素の軸応力度 STRESS-J : j (N2) 節点でのトラス要素の軸応力度 |
| *BEAM |
| 梁要素の断面力 |
** BEAM ELEMENT FORCES & MOMENTS & STRESS ** ELEM LC PT AXIAL SHEAR-y SHEAR-z TORSION MOMENT-yMOMENT-z AXIAL SHEAR-y SHEAR-z BENDING-(+y) BENDING-(-y)BENDING- (+z) BENDING-(-z) |
ELEM : 要素番号 LC : 単位荷重の組合せ条件 PT : 要素内力の出力位置 AXIAL : 軸力 SHEAR-y : 要素座標系y軸方向のせん断力 SHEAR-z : 要素座標系z軸方向のせん断力 TORSION : 要素座標系x軸に対するねじりモーメント MOMENT-y : 要素座標系y軸に対する曲げモーメント MOMENT-z : 要素座標系z軸に対する曲げモーメント AXIAL : 軸応力度 SHEAR-y : 要素座標系y軸方向のせん断応力度 SHEAR-z : 要素座標系z軸方向のせん断応力度 BENDING-(+y) : 要素座標系+z軸で回転軸yに対する曲げ応力度 BENDING-(-y) : 要素座標系-z軸で回転軸yに対する曲げ応力度 BENDING- (+z) : 要素座標系+y軸で回転軸zに対する曲げ応力度 BENDING-(-z) : 要素座標系-y軸で回転軸zに対する曲げ応力度 |
| *PLANE_STRESS |
| 平面応力要素の断面力 |
** PLANE STRESS ELEMENT FORCES(LOCAL) & STRESSES(LOCAL) ** ELEM NODES LC NODE Fx Fy Sig-xx Sig-yy Sig-xy |
ELEM : 要素番号 NODES : 節点数 LC : 単位荷重の組合せ条件 NODE : 節点番号 Fx : 要素座標系x軸方向の軸力(要素の中央位置での値は入力しません) Fy : 要素座標系y軸方向の軸力(要素の中央位置での値は入力しません) Sig-xx : 要素座標系x軸方向の軸応力度 Sig-yy : 要素座標系y軸方向の軸応力度 Sig-xy : 要素座標系のy-z平面に対するy軸方向のせん断応力度 |
| *PLATE |
| 板要素の断面力 |
** PLATE ELEMENT FORCES(LOCAL) & FORCES (LOCAL, UNIT LENGTH) & STRESSES(LOCAL) ** ELEM NODES LC NODE Fx Fy Fz Mx My Mz Fxx Fyy FxyMxx Myy Mxy Vxx Vyy Sig-xx(T) Sig-yy(T) Sig-xy(T) Sig-xx(B)Sig-yy(B) Sig-xy(B) |
ELEM : 要素番号 NODES : 節点数 LC : 単位荷重の組合せ条件 NODE : 節点番号 Fx : 要素座標系x軸方向の要素内力(要素の中央位置での値は入力しません) Fy : 要素座標系y軸方向の要素内力(要素の中央位置での値は入力しません) Fz : 要素座標系z軸方向の要素内力(要素の中央位置での値は入力しません) Mx : 要素座標系x軸に対する曲げモーメント(要素の中央位置での値は入力しません) My : 要素座標系y軸に対する曲げモーメント(要素の中央位置での値は入力しません) Mz : 要素座標系z軸に対する曲げモーメント(要素の中央位置での値は入力しません) Fxx : 要素座標系x軸方向の単位幅当たりの軸力 Fyy : 要素座標系y軸方向の単位幅当たりの軸力 Fxy : 要素座標系y-z[x-z]平面の単位幅当たりのせん断力 Mxx : 要素座標系x軸方向（y軸回り）の単位幅当たりの曲げモーメント Myy : 要素座標系y軸方向（x軸回り）の単位幅当たりの曲げモーメント Mxy : 要素座標系y-z[x-z]平面に対する単位幅当たりのねじりモーメント Vxx : 要素座標系y-z平面の単位幅当たり厚さ方向のせん断力 Vyy : 要素座標系x-z平面の単位幅当たり厚さ方向のせん断力 Sig-xx(T) : 要素座標系x軸方向の軸応力度(要素座標系z軸方向の上面(Top.)) Sig-yy(T) : 要素座標系y軸方向の軸応力度(要素座標z軸方向の上面(Top.)) Sig-xy(T) : 要素座標系のy-z平面に対するy軸方向のせん断応力度(要素座標z軸方向の上面(Top.)) Sig-xx(B) : 要素座標系x軸方向の軸応力度(要素座標z軸方向の下面(Bot.)) Sig-yy(B) : 要素座標系y軸方向の軸応力度(要素座標z軸方向の下面(Bot.)) Sig-xy(B) : 要素座標系のy-z平面に対するy軸方向のせん断応力度(要素座標z軸方向の下面(Bot.)) |
| *SOLID |
| ソリッド要素の断面力 |
** SOLID ELEMENT FORCES(LOCAL) & STRESSES(LOCAL) ** ELEM NODES LC NODE FX FY FZ Sig-xx Sig-yy Sig-zz Sig-xy Sig-yz Sig-xz |
ELEM : 要素番号 NODES : 節点数 LC ; 単位荷重の組合せ条件 NODE : 節点番号 FX : 全体座標系X軸方向の節点力(要素の中央位置での値は入力しません) FY : 全体座標系Y軸方向の節点力(要素の中央位置での値は入力しません) FZ : 全体座標系Z軸方向の節点力(要素の中央位置での値は入力しません) Sig-xx : 要素座標系x軸方向の軸応力度 Sig-yy : 要素座標系y軸方向の軸応力度 Sig-zz : 要素座標系z軸方向の軸応力度 Sig-xy : 要素座標系のx面に対するy軸方向のせん断応力度 Sig-yz : 要素座標系のy面に対するz軸方向のせん断応力度 Sig-xz : 要素座標系のx面に対するz軸方向のせん断応力度 |
| *PLANE_STRAIN |
| 平面ひずみ要素の応力度 |
** PLANE STRAIN ELEMENT FORCES(LOCAL) & STRESSES(LOCAL) ** ELEM NODES LC NODE Fx Fz Sig-xx Sig-yy Sig-zz Sig-xz |
ELEM : 要素番号 NODES : 節点数 LC : 荷重の組合せ条件 NODE : 節点番号 Fx : 要素座標系x軸方向の節点力(要素の中央位置での値は入力しません) Fz : 要素座標系y軸方向の節点力(要素の中央位置での値は入力しません) Sig-xx : 要素座標系x軸方向の軸応力度 Sig-yy : 要素座標系y軸方向の軸応力度 Sig-zz : 要素座標系z軸方向の軸応力度 Sig-xz : 要素座標系y-z平面に対するy軸方向のせん断応力度 |
