機能
水和熱解析の各解析段階で発生する変形状態を、等高線図で確認します。
呼出

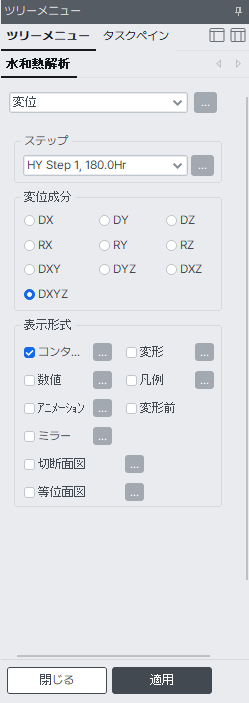

リボンメニュー：結果 > 水和熱 > 水和熱解析 > 変位
入力
ステップ
希望する水和熱の解析段階を選択します。
変位成分
希望する変位成分を、次から選択します。
DX : 全体座標系 X軸方向の変位成分
DY : 全体座標系Y軸方向の変位成分
DZ : 全体座標系Z軸方向の変位成分
RX : 全体座標系X軸方向に対する回転変位成分
RY : 全体座標系Y軸方向に対する回転変位成分
RZ : 全体座標系Z軸方向に対する回転変位成分
DXY :
DYZ :
DXZ :
DXYZ :
