機能
水平荷重によって発生した変位の中で、各要素が発生した変位に寄与する程度を等高線図で表示します。この時、変位寄与度を確認するためには水平荷重方向で最大変位が発生する位置に単位荷重を入力する必要があります。
呼出
リボンメニュー：結果 > 一般 > 詳細結果 > その他 > 変位寄与度

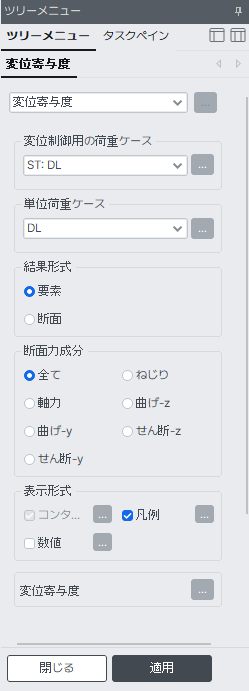

入力
変位制御用の荷重ケース
水平荷重ケースを選択します。
荷重ケースを新規に入力、修正または追加する場合には右側の ボタンをクリックします。(静的荷重ケース参照)
単位荷重ケース
単位荷重条件を選択します。 荷重ケースを新規に入力、修正または追加する場合には右側の ボタンをクリックします。(静的荷重ケース参照)
単位荷重は、確認しようとする荷重の作用点と同一の位置・同一の方向に入力する。すなわち、風荷重の場合は建物平面の中心に、地震荷重の場合は質量中心に単位荷重を入力することで、正確な変位寄与度を得ることができる。
結果形式
要素 : 要素別に変位寄与度を表示
ここで､
: 要素の変位寄与度
: 要素の各成分別の変位
: 要素の重量(weight)
断面 : 断面別に変位寄与度を表示
ここで、
: 断面の変位寄与度
m : 同一断面の要素数
断面力の成分
要素及び断面に対する成分別の変位寄与度を次から選択します。
すべて : 成分別の変位寄与度の和
軸力 : 要素座標系X軸方向の軸力成分
ねじり : 要素座標系x軸に対するねじりモーメントの変位寄与度
曲げ-y : 要素座標系y軸に対する曲げモーメントの変位寄与度
曲げ-z : 要素座標系z軸に対する曲げモーメントの変位寄与度
せん断-y : 要素座標系y軸に対するせん断力の変位寄与度
せん断-z : 要素座標系z軸に対するせん断力の変位寄与度
変位寄与度

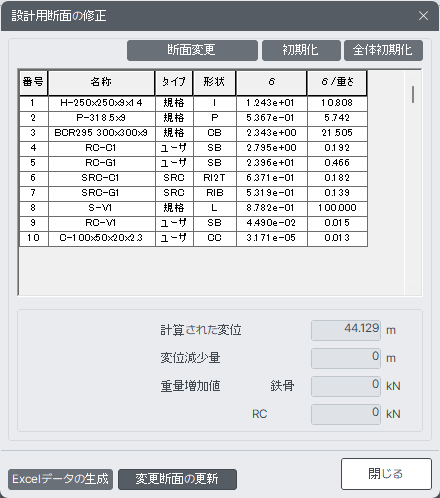

ボタンをクリックすると、個別部材や寸法変更に伴う横変位および重量の増減を予測できるダイアログが表示されます。
断面変更 : リストで選択した断面を修正する際に使用
初期化 : リストで選択した断面を、元のモデルに適用されている断面に戻す際に使用
全体初期化 : 変更されたすべての断面を、モデルに適用されている断面に一括で戻す際に使用
計算された変位 : 横変位
変位減少量 : 変位の減少量
重量増加値 : 重量の増加量
鉄骨 : 鉄骨の増加量
RC : コンクリートの増加量
変更断面の更新 : 変更された断面をモデルに適用
Excelデータの生成 : 変位寄与度をMS Excelに出力。断面および要素の2つのタブに、それぞれ変位（Delta）、単位重量当たりの変位寄与度（Del/WT）、および成分別の単位重量当たりの変位寄与度を、断面別・要素別に出力する。
