機能
自由振動に対する解析結果(固有振動数、固有モード別のモーダル質量など)を整理して、固有ベクトルをスプレッドシート形式のテーブルに表示します。
刺激係数、モード別有効質量比、刺激関数出力を追加して構造物に対する多彩な固有値解析結果をテーブルで確認します。モード形状の最大変位を1にして正規化した固有モード形状を確認することができます。
GEN NX のテーブルツールは強力で多様な機能を内蔵しており、詳しい使い方はテーブルツールの使い方を参照してください。
呼出
リボンメニュー：結果 > 一般 > テーブル > 結果テーブル > 固有モード形状 テーブル
入力
("固有モード形状" を参照)

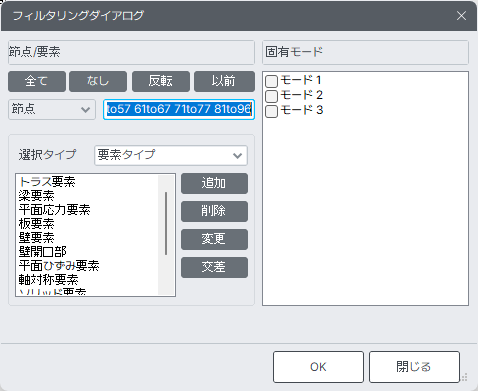

固有モード形状テーブル機能を実行するとフィルタリングダイアログが呼び出されます。
ここで、節点・固有モード次数を選択すると、選択節点・モード次数の固有ベクトル・刺激関数（刺激関数タブ）が表示されます。

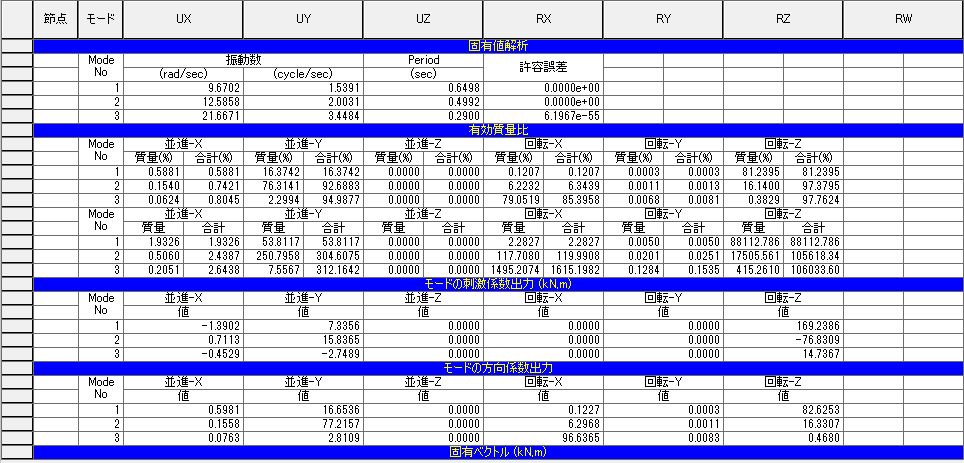

結果テーブルは固有モードタブと刺激関数タブに分かれて表示されます。
固有モードタブ
刺激関数タブ
有効質量比：上段にモード・自由度別の有効質量比を％表示
下段にモード・自由度別の有効質量
モードの刺激係数出力：モード・自由度別の刺激係数sβ
モードの方向係数出力：各モードの有効質量比の寄与率を100%としたときの自由度別の寄与率
自由度毎に下式で算出しています。
n次モードの算出自由度の方向係数＝ n次の算出自由度の有効質量比 / n次全自由度の有効質量比の総和
固有ベクトル：モード・自由度別の固有ベクトル
刺激関数：モード・自由度別の刺激関数
マウスを右クリックし表示されるポップアップメニューより［行フィルタリング］を選択すれば、
後からでも固有ベクトル・刺激関数を表示させる事ができます。
［最大変位に正規化］を正規化数値を確認することも可能。
最大変位に正規化
最大の元を１として［モードの刺激係数出力］及び［固有ベクトル］の正規化した値を表示
解析を行う時に使用された単位系に従って正規化を行ってモード形状を出力するように変更されました。
、
: モード形状
: 解析に使用された単位系の質量
