機能
任意の節点に全体座標系や節点座標系を基準に、他の自由度に関連する剛性まで含む一般的な節点剛性(6×6 剛性行列)を入力するか、既に入力されているバネ剛性を変更または解除します。
一般節点剛性を入力するには、事前に一般節点剛性を定義する必要があります。
呼出
リボンメニュー：境界条件 > バネ支持 > 汎用バネ支持 > 汎用バネ支持
入力
“汎用バネ支持” の右側の ボタン：汎用バネ支持テーブルを表示します。
境界グループ名
入力した境界条件を含む境界グループを選択します。グループ指定が不要な場合は、"デフォルト"を選択します。境界グループを追加生成または修正するには、 ボタンをクリックして「境界グループの定義」ダイアログボックスを呼び出します。
オプション
追加/変更：任意の節点に一般節点剛性を新規または変更入力する場合に指定
削除：任意の節点に既に入力されている一般節点剛性を解除する場合に指定
汎用バネ
汎用バネ支持タイプ
すでに定義された一般節点剛性の中から、入力したい一般節点剛性を選択します（"汎用バネ支持タイプ"参照）
右側のボタンをクリックすると、汎用バネ支持タイプ ダイアログが表示されます。
SDx：全体座標系または節点座標系(節点座標系が指定されている場合)の x軸方向のバネ剛性
SDy：全体座標系または節点座標系(節点座標系が指定されている場合)の y軸方向のバネ剛性
SDz：全体座標系または節点座標系(節点座標系が指定されている場合)の z軸方向のバネ剛性
SRx：全体座標系または節点座標系(節点座標系が指定された場合)の x軸に対する回転方向のバネ剛性
SRy：全体座標系または節点座標系(節点座標系が指定された場合)の y軸に対する回転方向のバネ剛性
SRz：全体座標系または節点座標系(節点座標系が指定された場合)の z軸に対する回転方向のバネ剛性
上記6つのバネ剛性値は、“汎用バネ支持タイプ” で入力された 6x6剛性行列のうち、対角成分 6つのバネ剛性値だけを表したものである。
質量：“汎用バネ支持タイプ” で ‘質量マトリックス’ が定義されると "考慮" が表示され、質量マトリックスが定義されていないと "なし" が表示されます。
減衰：“汎用バネ支持タイプ” で ‘減衰マトリックス’ が定義されると “考慮” が表示され、減衰マトリックスが定義されていないと “なし” が表示されます。

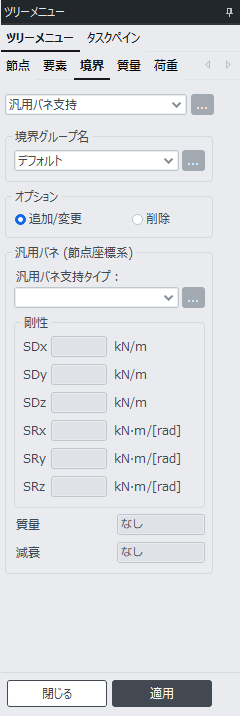

Fig. General Spring Supports 대화상자
Supports의 우측 ... 버튼
Support Table 표시
General Spring Supports의 우측 ... 버튼
General Spring Supports Table 표시
Boundary Group Name
입력한 경계조건을 포함할 Boundary Group을 선택합니다. Group 지정이 불필요한 경우 "Default"를 선택합니다. Boundary Group을 추가생성하거나 수정하기 위해서는 버튼을 클릭하여 "Define Boundary Group" 대화상자를 호출합니다.
Options
Add/Replace : 임의의 절점에 일반절점 강성을 신규 또는 대체 입력할 경우 지정
Delete : 임의의 절점에 이미 입력되어 있는 일반절점 강성을 해제할 경우 지정
General Spring
General Spring Type
이미 정의된 일반절점 강성 중 입력하고자 하는 일반절점 강성을 선택합니다.("Define General Spring Type" 참조)
우측의 ... 버튼을 클릭하면 General Spring Type 대화상자가 나타납니다.
SDx : 전체좌표계 혹은 절점좌표계(절점좌표계가 지정된 경우)의 x축 방향의 스프링강성
SDy : 전체좌표계 혹은 절점좌표계(절점좌표계가 지정된 경우)의 y축 방향의 스프링강성
SDz : 전체좌표계 혹은 절점좌표계(절점좌표계가 지정된 경우)의 z축 방향의 스프링강성
SRx : 전체좌표계 혹은 절점좌표계(절점좌표계가 지정된 경우)의 x축에 대한 회전방향의 스프링강성
SRy : 전체좌표계 혹은 절점좌표계(절점좌표계가 지정된 경우)의 y축에 대한 회전방향의 스프링강성
SRz : 전체좌표계 혹은 절점좌표계(절점좌표계가 지정된 경우)의 z축에 대한 회전방향의 스프링강성
Note
상기 6개의 스프링강성값은 General Spring Type에서 입력된 6 x 6 강성행렬 중 대각성분 6개의 스프링강성값만 나타낸 것이다.
