機能
解析結果をテキスト形式で出力します。ステップに対する結果または、最大/最小値のみを出力することができます。
呼出
リボンメニュー：増分解析 > > テキスト > テキスト出力
入力

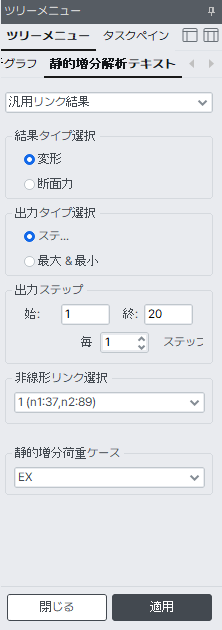

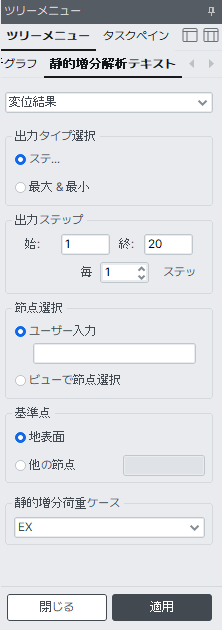

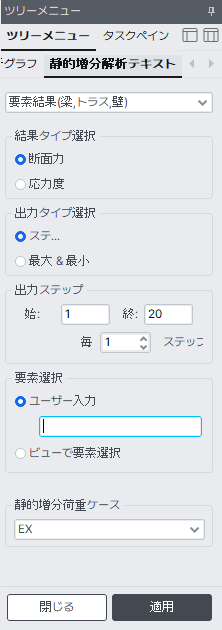

Fig. Pushover Text Result 대화상자
出力タイプ選択
テキスト出力方法を選択します。
ステップ : ステップ別結果を全て出力。
最大値と最小値 : ステップ別結果の中最大/最小ステップ結果のみ出力。
出力ステップ
―から ―まで : テキストで出力するステップの範囲を指定します。
毎―ステップ : 出力するステップ間隔を入力します。
ビューで節点選択
テキストで出力しようとする節点番号を入力します。
ユーザー入力 : 要素番号入力。
ビューで節点選択 : 選択機能を利用して要素選択。
基準点
出力する変位の基準点を選択します。
地表面 : 全体座標系を基準点に選択 (節点の発生変位を全体変位を基準として出力)。
他の節点 : 基準点を任意の点で設定。
静的増分荷重ケース
テキスト出力のための荷重条件を選択します。
