機能
梁要素の両端で全体座標系または要素座標系を基準として剛域端オフセット距離を与えたり偏心を適用します。
梁要素の両端部に端部結合条件が設定されている場合も適用可能です。
呼出
リボンメニュー：境界条件 > 端部結合 > 端部結合条件 > 梁要素の端部剛域設定

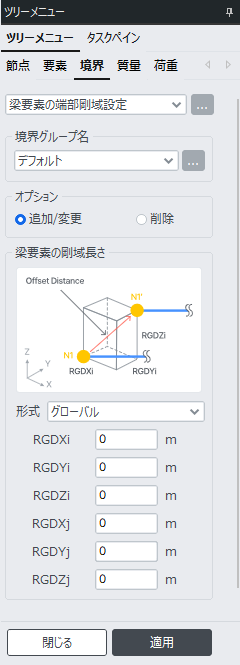

入力
“梁要素の端部剛域設定” の右側の ボタン：梁要素の端部剛域設定テーブルを表示します。
境界グループ名
入力した境界条件を含む境界グループを選択します。グループ指定が不要な場合は、"デフォルト"を選択します。境界グループを追加生成または修正するには、 ボタンをクリックして「境界グループの定義」ダイアログボックスを呼び出します。
Options
追加/変更：任意の梁要素の離隔距離と偏心を新規または変更入力する場合に指定
削除：任意の梁要素に既に入力されている離隔距離および偏心を削除する場合に指定
梁要素の剛域長さ
タイプ
グローバル：全体座標系を基準に入力する場合に選択
要素(y,z共通)：要素座標系x軸方向の剛域長さを入力する場合に選択( y , z軸に対する剛域長さを同一値で入力する場合)
要素(方向別)：要素座標系x軸方向の剛域長さを入力する場合に選択( y , z軸に対する剛域長さをそれぞれ入力する場合)
タイプ別端部剛域長さ 入力方法
タイプ = 'グローバル'
離隔距離を節点位置からオフセット位置までの距離と方向を考慮して、全体座標系基準のベクトル量で入力します。
RGDXi：N1端部で剛域端オフセット距離の全体座標系に対するX軸方向のベクトル成分
RGDYi：N1端部で剛域端オフセット距離の全体座標系に対するY軸方向のベクトル成分
RGDZi：N1端部で剛域端オフセット距離の全体座標系に対するZ軸方向のベクトル成分
RGDXj：N2端部で剛域端オフセット距離の全体座標系に対するX軸方向のベクトル成分
RGDYj：N2端部で剛域端オフセット距離の全体座標系に対するY軸方向のベクトル成分
RGDZj：N2端部で剛域端オフセット距離の全体座標系に対するZ軸方向のベクトル成分
グローバルタイプは、オフセット距離を除いた要素長さが剛性計算及び自重計算の際に使われ、オフセット距離が入力された部分には荷重が入力されません。また、端のオフセット距離を入力すると、オフセット条件に応じて、要素に関連するすべてのデータ (要素のローカル座標系、要素の長さ、要素剛性) が調整されます。
タイプ = '要素(y,z共通)'
要素座標系x軸方向の剛域長さを入力 (y,z軸に対する剛域長さを同一値で入力する場合)
RGDi：N1 端部で要素座標系 (+) x軸方向の 剛域端オフセット距離
RGDj：N2 端部で要素座標系 (-) x軸方向の 剛域端オフセット距離
RGDiと RGDjは正数で入力して下さい。
RGDiとRGDjが入力されると、梁要素の長さは次のように調整されます。
要素長さ : L = L0 - (RGDi + RGDj)
L0 : 梁要素の本来の長さ(N1節点からN2節点までの距離
タイプ = '要素(方向別)'
要素座標系x軸方向の剛域長さを入力 (y,z軸に対する剛域長さをそれぞれ入力する場合)
RGDyi (Mzi)：N1端部で要素座標系(+) x軸方向の剛域端オフセット距離( y軸に対する剛域長さ)
RGDzi (Myi)：N1端部で要素座標系(+) x軸方向の剛域端オフセット距離( z軸に対する剛域長さ)
RGDyj (Mzj)：N2端部で要素座標系(-) x軸方向の剛域端オフセット距離( y軸に対する剛域長さ)
RGDzj (Myj)：N2端部で要素座標系(-) x軸方向の剛域端オフセット距離( z軸に対する剛域長さ)
RGDiと RGDjは正数で入力して下さい。
RGDiとRGDjが入力されると、梁要素の長さは次のように調整されます。
要素長さ : L = L0 - (RGDi + RGDj)
L0 : 梁要素の本来の長さ(N1節点からN2節点までの距離)
