機能
定義したヒンジプロパティをそれぞれの部材に割り当てます。
呼出
リボンメニュー：増分解析 > 材料断面 > ヒンジプロパティ > 静的増分ヒンジプロパティの割当

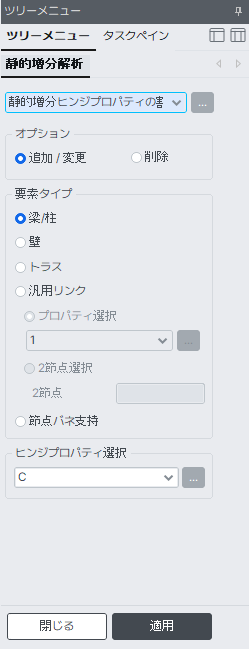

入力
オプション
追加/変更 : ヒンジプロパティを部材に割当及び変更
削除 : 部材に割当てられたヒンジプロパティを削除
要素タイプ
ヒンジプロパティを割当てしようとする部材の種類を選択します。
梁/柱 : 梁要素(梁、柱部材など)
壁 : 壁要素
トラス : トラス要素(ブレース要素など)
汎用リンク :
プロパティ選択 : 汎用リンクプロパティ目録選択
2節点選択 : モデルから指定した汎用リンク要素2節点選択
節点バネ支持 :節点バネ支持の要素
ヒンジの割当はマウスを用いてDrag & Drop(汎用リンク除外)でも割り当てられます。
ヒンジプロパティ選択
静的増分ヒンジプロパティで定義したヒンジタイプを選択します。
