機能
柱上部に設置するドロップパネルを定義します。
呼出
リボンメニュー：節点/要素 > フラット/プレート構造 > ドロップパネル > ドロップパネル定義
入力
ドロップパネル定義 ダイアログ
追加 / 修正 : ドロップパネルの断面を追加する、またはすでに定義されている ドロップパネルの情報を修正します。
削除 : すでに定義されているドロップパネルを削除します。

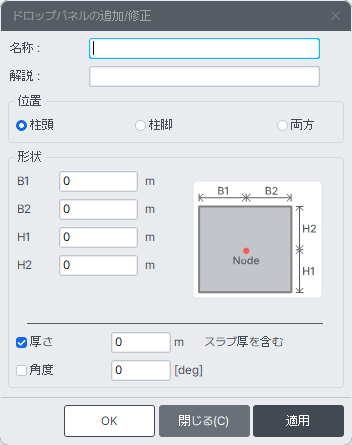

ドロップパネル追加修正 ダイアログ
名称、解説 : ドロップパネルの名称を入力し、説明文を追加します。
形状
B1, B2 : Global Y方向の寸法を入力します。（0より大きい実数で入力）
H1, H2 : Global X方向の寸法を入力します。（0より大きい実数で入力）
厚さ : ドロップパネルの領域におけるスラブの厚さを入力します。つまり、スラブ厚を含めたドロップパネルの総厚さを入力します。
角度 : ドロップパネルの領域の角度を設定します。柱の Beta 角の初期値は Global X軸に対して 0 で、(+) の値を入力すると反時計回りに回転します。柱の角度とは関係なく、個別に設定可能です。
