機能
柱に設置する柱頭を定義します。
呼出
リボンメニュー：節点/要素 > フラット/プレート構造 > 柱頭 > 柱頭定義
入力
柱頭定義 ダイアログ
追加 / 修正 : 柱頭の断面を新規追加する、または既に定義されている柱頭情報を修正します。
削除 : 既に定義されている柱頭を削除します。

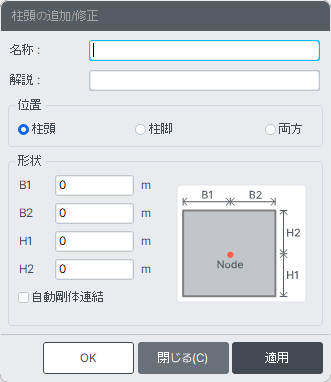

柱頭 追加修正 ダイアログ
名称、解説 : 柱頭の名称を入力し、説明文を追加します。
形状
B1, B2 : 柱の Local Axis の y方向寸法を入力します。（0より大きい実数で入力）
H1, H2 : 柱の Local Axis の z方向寸法を入力します。（0より大きい実数で入力）
柱を回転していない場合、Global X方向が H、Global Y方向が B に対応します。
自動剛体連結
柱頭領域内の他の部材の節点を剛体連結として設定したい場合は、このオプションにチェックを入れます。この場合、主節点には選択した柱の上部節点が割り当てられ、柱頭領域内のその他の節点は 従属節点として設定されます
