機能
柱列帯定義で定義された柱列帯を割り当てます。
呼出
リボンメニュー：節点/要素 > フラット/プレート構造 > 柱列帯 > 柱列帯割当て
入力

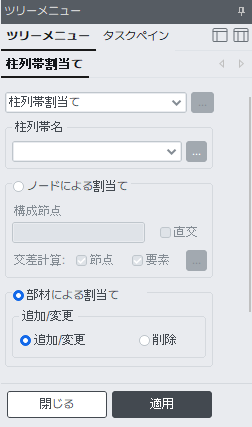

柱列帯割当て ダイアログ
柱列帯名
柱列帯定義で定義した名称を選択します。
“柱列帯割当て” の右側 ボタンをクリック ： 柱列帯割当てダイアログボックスを呼び出すことができます。
ノードによる割当て
2つの節点を指定して設置する方法です。
有効梁のないスラブに柱列帯を設定する場合に使用できます。
構成節点
入力欄をクリックして青色に変わった状態で、モデルビューで2つの節点をクリックすると柱列帯が設置されます。
設置状況が表示されない場合は、ディスプレイ > 要素 タブ > 柱列帯 にチェックを入れると確認できます。
部材による割当て
オプション
追加/変更 : 柱列帯を新規に設置する、または既に設置されている柱列帯を削除して置き換えます。モデルビューで 有効梁を選択し、適用ボタンをクリックすると、有効梁が設置されているラインに柱列帯が定義されます。
削除 : 選択した柱列帯を削除します。モデルビューで柱列帯を選択し、適用ボタンをクリックすると削除されます。
柱列帯の設計は 帯状部の最小厚さ で計算されるため、スラブ増厚部（ドロップパネル）の幅は帯状部より広く入力する必要があります。（帯状部より狭く設定した場合、帯状部の設計時には端部の該当領域が最小厚さとして設計されます。）
