SRC部材設計結果

機能

鉄骨鉄筋コンクリート部材の設計による検定比を数値と等高線で表示します。

呼出

リボンメニュー：設計 > SRC設計 > 結果 >  SRC部材設計結果

入力

荷重ケース/組合わせ

希望する荷重ケース、荷重組合わせ条件または荷重エンベロップ条件を選択します。

荷重組合わせ条件を新規に入力したり、修正または追加する場合には右側のをクリックします。

検定比成分

表示する検定比の成分を選択します。

　　軸力 : 軸力に対する検定比

　　せん断-y : y軸(強軸)方向のせん断力に対する検定比

　　せん断-z : z軸(弱軸)方向のせん断力に対する検定比

　　曲げ-y : y軸(強軸)回りの曲げモーメントに対する検定比

　　曲げ-z : z軸(弱軸)回りの曲げモーメントに対する検定比

　　組合わせ : 最大組合わせ検定比

表示形式

コンター、凡例、および数値　の中から表示タイプを選択します。

鉄筋

配鉄情報を出力します。

鉄筋 : 鉄筋の直径及び配筋間隔を出力

面積 : 必要鉄筋断面積を出力

表示 : 出力する要素の種類選択

柱サイズ : 出力される柱断面の大きさを決定

数値オプション : 出力される結果値の有効桁数を決定

配鉄情報の表示方法

'RC / SRC設計結果'機能で配鉄情報を鉄筋の直径、配筋間隔、必要鉄筋断面積で表現できます。

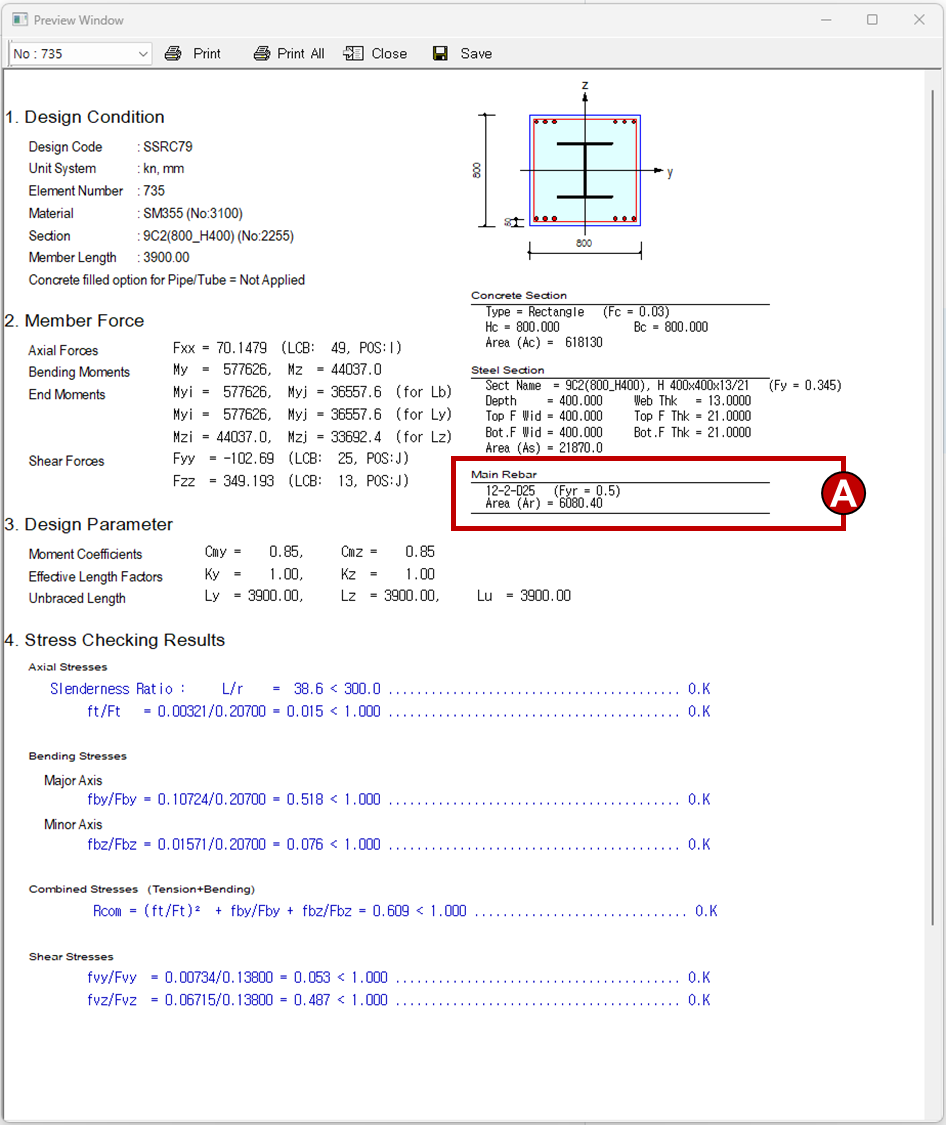

1) 柱部材の設計結果

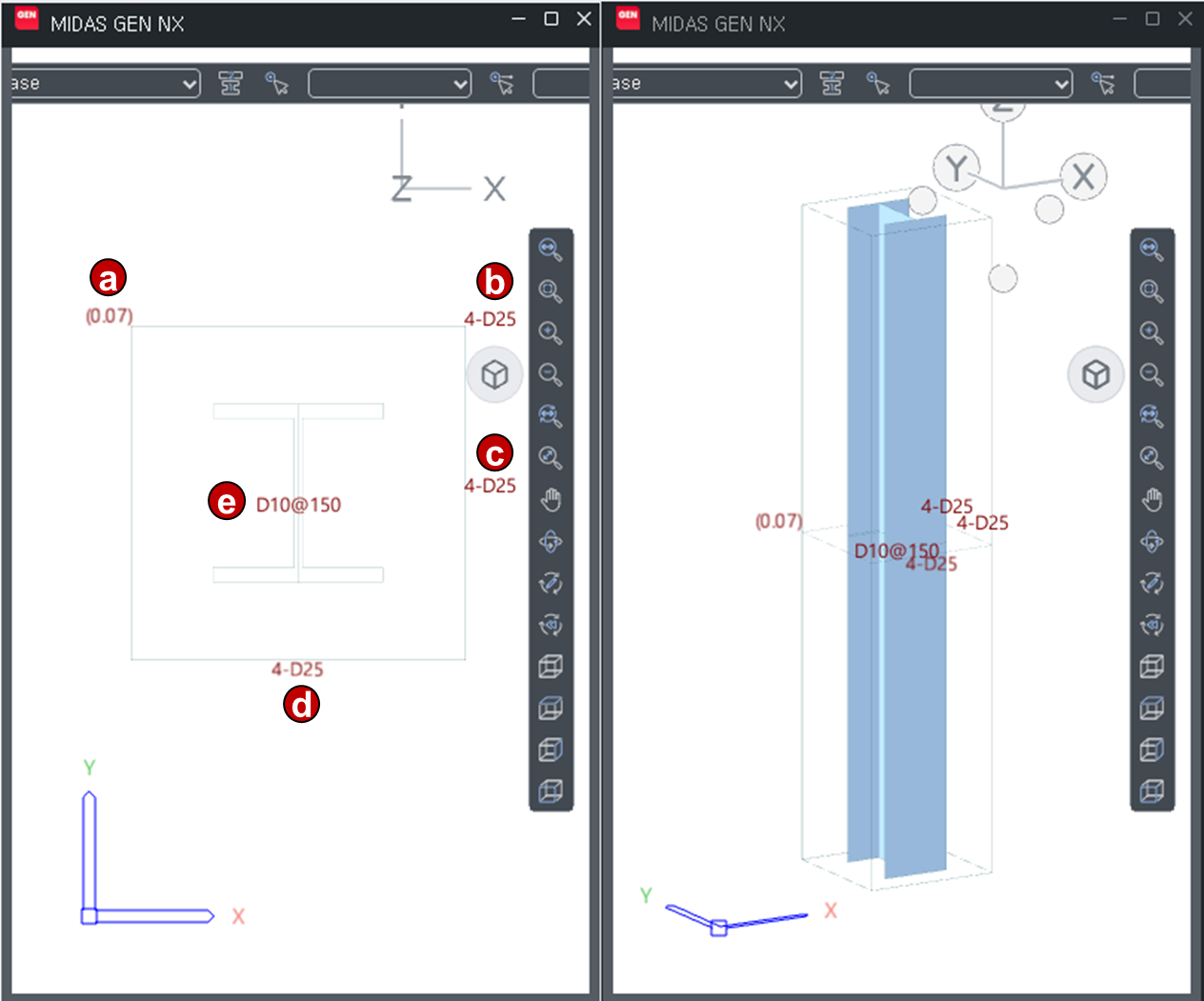

2) '鉄筋'で柱鉄筋情報を出力

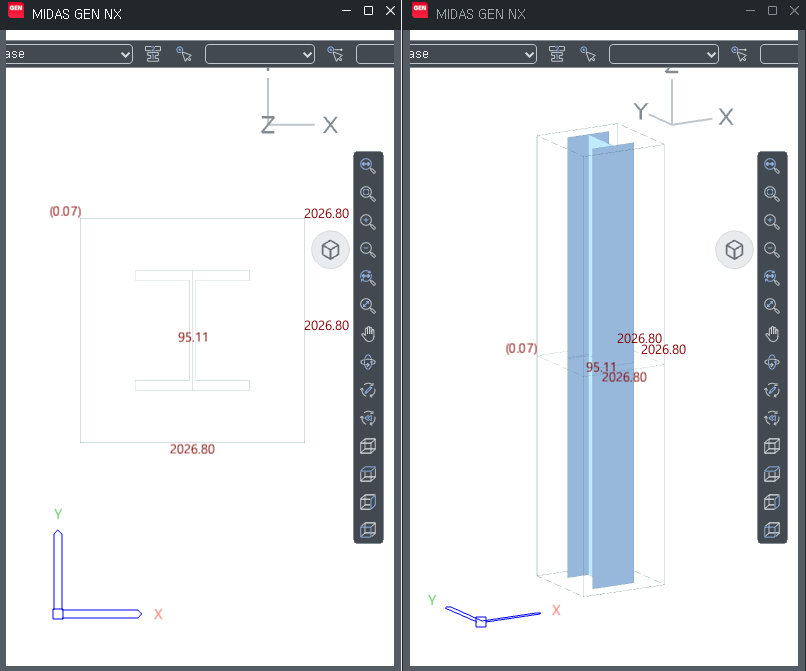

3)'面積'で柱鉄筋情報を出力

図2)、3)で出力された鉄筋情報は次の通りです。

a(Uc) :柱の軸力比(N/(Fck X Ag))

b(As-corner) :柱コーナーに位置した鉄筋の数及び面積

例) 4-D25 = 4 X 5.067 = 20.268 cm2

c, d(Asy, Asz) :柱の断面辺の一軸配筋

e(Asv) :柱の帯筋間隔Sc

上のb, c, dに表現された鉄筋情報を利用して全体の鉄筋数を計算すれば、

b+ ((c - 2) + (d - 2)) X 2 = 4 + ((4 - 2) + (4 - 2)) X 2 = 12

鉄筋の横配列数(Asz)=4

 12-4-D25 (図1)の､(1)と一致)

適用 : 入力した値を選択した部材に適用します。

閉じる : ダイアログを閉じます。
