機能
MGT形式のコマンドを使用してモデルデータを入力します。
座標を入力して節点を生成したり、材料、断面データ、強制変位及び設計パラメータの入力などは、GUI環境で対象をマウスで指定して入力するよりも、MGT形式のTextファイルを生成し、これをモデルデータに追加するようにしてモデリングすればさらに効率的です。
呼出
リボンメニュー：APPS > MGT > MGTコマンドウィンドウ
入力

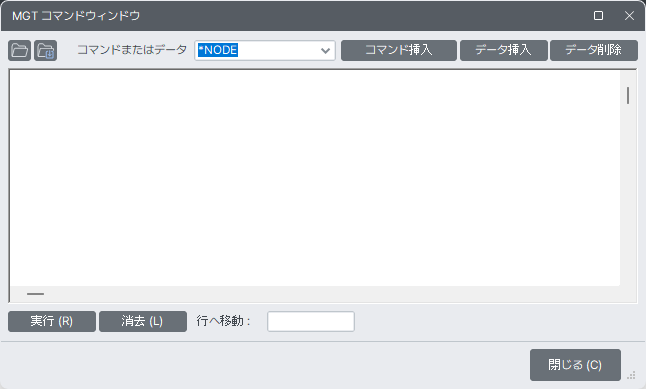

MGT コマンドウィンドウ
開く : MGTファイル読み込みます。
保存 : 修正した内容をMGTファイルに保存します。
コマンドまたはデータ
実行するコマンドを選択します。
コマンド挿入
選択したコマンドで使用するパラメータが入力コマンドに合わせてコマンドウィンドウに表示されます。
上図は、材料データを入力するために*Materialコマンドを選択して コマンド挿入ボタンをクリックした状態です。
材料を入力するには、コマンドウィンドウに表示された形式に従って変数を入力し、下部の実行ボタンをクリックします。すると、コマンドウィンドウに入力した内容が実行され、モデルデータに反映されます。
MCT コマンドの詳細については、「MGT File Quick Reference」 を参照してください。
データ挿入
選択されたコマンドについて、現在のモデルデータに入力されている内容をコマンドウィンドウに出力します。モデルデータを一括で修正したい場合に有効で、修正後に実行ボタンをクリックすると、既存のデータを新しいモデルデータに修正または追加できます。
重複して入力されたデータの処理方法は、データの種類によって異なります。
荷重や支持条件などは、新たに入力されたデータが既存のデータに追加され、累積されます。.
モデルの形状に関わる節点、要素、材料、断面に関するデータは、新しいデータで既存のデータが置き換えられます。
データ削除
選択されたコマンドについて、現在のモデルデータに入力されている内容を削除します。
実行ボタン
コマンドウィンドウに入力された内容を実行し、モデルデータに追加します。
消去ボタン
コマンドウィンドウに入力した内容を消去します。
