機能
鉄筋コンクリートの梁および柱の設計を行った後、梁柱接合部における曲げ強度比をスプレッドシート形式のテーブルで確認します。
呼出
リボンメニュー：設計 > RC設計 > 結果 > RC部材設計結果 > 強柱-弱梁 強度比
入力
アクティブダイアログで、梁柱接合部の曲げ強度比を出力する節点を選択します。Table Toolの使用方法を参照して、以下のデータを確認します。

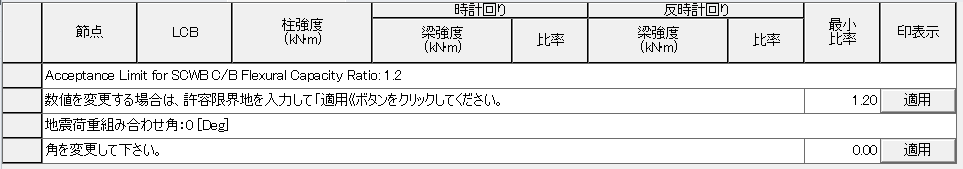

[RC 強柱ー弱梁比(角 (全体座標))]
節点 : 節点番号（梁と柱の接合部節点）
LCB : 梁柱設計荷重組合せのうち、最も不利な曲げ強度比を持つ設計用荷重組合せ
柱強度 : 接合部に接続されるすべての柱の曲げ強度の合計
時計回り, 反時計回り : 接合部節点を基準とした時計回りおよび反時計回り
梁強度 : 接合部に接続されるすべての梁の曲げ強度の合計
比率 : 接合部における梁に対する柱の曲げ強度比
最小比率 : 時計回りと反時計回りに対する強度比のうち、不利な曲げ強度比を出力
印表示 : 接合部における梁柱曲げ強度比の制限値の満足可否を表示
1.曲げ強度比の制限値は、ユーザーが任意に入力することができます。
2.曲げ強度比の計算は、全体座標系を基準として出力する場合、ユーザーが任意に角度を入力することができます。
しかし、一般的には構造物の解析時に入力された地震荷重方向に対して検討することが望ましいです。
[RC 強柱ー弱梁比(柱ローカル座標)]
節点 : 節点番号（梁と柱の接合部節点）
LCB : 梁柱設計荷重組合せのうち、最も不利な曲げ強度比を持つ設計用荷重組合せ
柱ローカル座標 : 接合部に連結された下部柱の要素座標系
柱強度 : 接合部に接続されるすべての柱の曲げ強度の合計
時計回り, 反時計回り : 接合部節点を基準とした時計回りおよび反時計回り
梁強度 : 接合部に接続されるすべての梁の曲げ強度の合計
比率 : 接合部における梁に対する柱の曲げ強度比
最小比率 : 時計回りと反時計回りに対する強度比のうち、不利な曲げ強度比を出力
印表示 : 接合部における梁柱曲げ強度比の制限値の満足可否を表示
曲げ強度比の制限値は、ユーザーが任意に入力することができます。
