機能
時刻歴解析の結果より壁要素の断面力をスプレッドシート形式のテーブルで確認します。
呼出
リボンメニュー：結果 > 時刻歴 > テーブル > 結果テーブル > 時刻歴応答解析 > 壁要素の断面力
入力

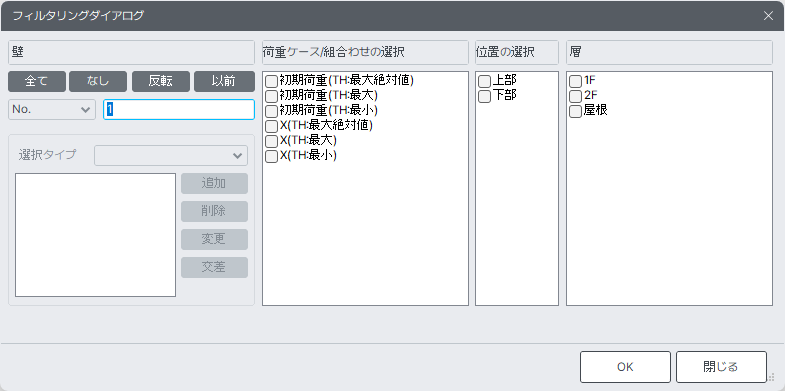

フィルタリングダイアログが呼び出されます。
そして出力対象要素、時刻歴荷重条件及び断面力を出力する要素の位置を選択した後OKをクリックします。
OKをクリックするとすべての対象に対してテーブルを出力します。
フィルタリングダイアログの使用法は"テーブルツールの使用方法"で結果テーブル参照してください。
壁ID：壁ID番号
層：層
荷重：時刻歴解析結果に対する出力条件
Max：最大値(＋)
Min：最小値(－)
All：絶対応答に対する最大値
maxでは正側の最大変位時の塑性率を、minでは負側の最大変位時の塑性率を、
allではmaxとminの塑性率を比較して大きい方を表示する
位置：壁要素の断面力出力位置
軸力：軸力
せん断-y：要素座標系y軸方向のせん断力
せん断-z：要素座標系z軸方向せん断力
ねじり：要素座標系x軸に対するねじりモーメント
曲げ-y：要素座標系y軸に対する曲げモーメント
曲げ-z：要素座標系z軸に対する曲げモーメント
時間：時間
