1. 概要

このコンポーネントは、Civil NX/GEN NXの「Nodal Body Force」機能を実行します。
選択した節点に設定された節点質量、荷重から変換された質量、および構造物質量を、指定した方向の節点（体積）力に変換します。
各方向に対して、スケール係数（質量 × g × 係数）を適用できます。
これは、プッシュオーバー解析において、質量分布に応じた荷重を各節点に作用させる場合に便利です。

「Nodal Body Force」機能は、Civil NX/GEN NXのメインメニューから選択します。
[Load] tab > [Static Loads(Type)] group > [Nodal Body Force]

2. Grasshopper パス

[Midas] > [Static Loads] > [Nodal Body Force]

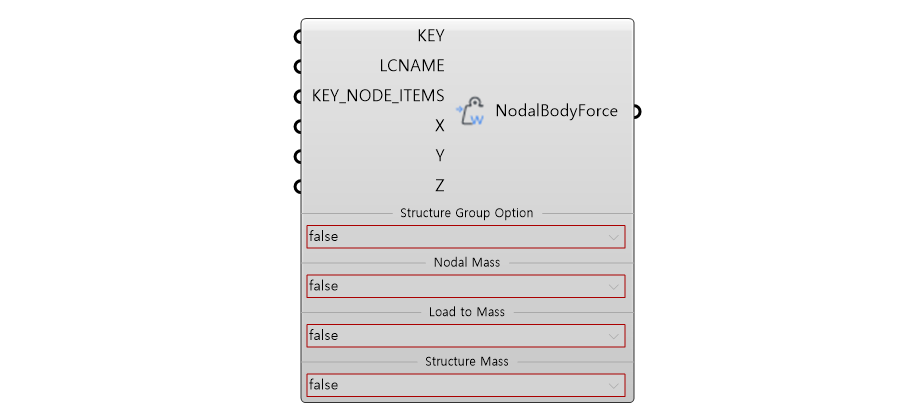

3. コンポーネント画像

4. 入力／出力値

入力データ

Index	Name	Description	Type	Default	Previous Component
1	Key	Key ID	Integer	-	-
2	LCNAME	Load Case Name	String	-	-
3-1	KEY_NODE _ITEMS *	Node No. List	Integer	-	-
3-2	GROUP _NAME **	Group Name List	String	-	-
4	X,Y,Z	Nodal Body Force Factor(X,Y,Z)	Real	-	-
5	Structure Group Option	Structure Group Option	Select	False	-
6	Nodal Mass	Converted Option for Nodal Mass	Select	False	-
7	Load to Mass	Converted Option for Load to Mass	Select	False	-
8	Structure Mass	Converted Option for Structure Mass	Select	False	-

Activation Condition
* Only for if Structure Group Option is false

** Only for if Structure Group Option is true

出力データ

Index	Command	Description	Type	Method	Next Component
1	NBOF	Create Nodal Body Force	Json	PUT/DELETE	-

5. APIマニュアル参照リンク

Nodal Body Force
