概要
大まかなモデルをすばやく作るための機能です。
スパンの方向別数及び長さ、また構造物の階数を指定することで構造物の全般的な形状を 簡単に作ることができます。
実行方法
リボンメニュー：モデリング > 簡単モデリング > 3Dウィザード
詳細説明

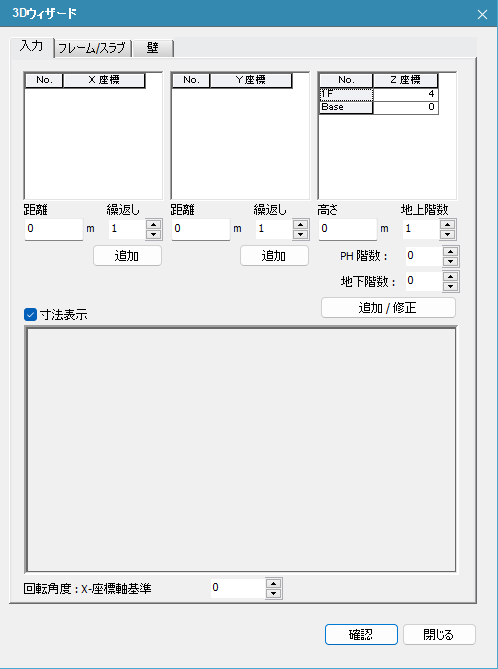

■ 距離、繰り返し
X、Y、Z方向のスパン長さ（距離）と繰り返しを入力します。
[追加] ボタンをクリックすると、入力したスパンが適用されます。
■ 回転角度
回転角度を入力すると、X座標を基準にモデルが回転されます。

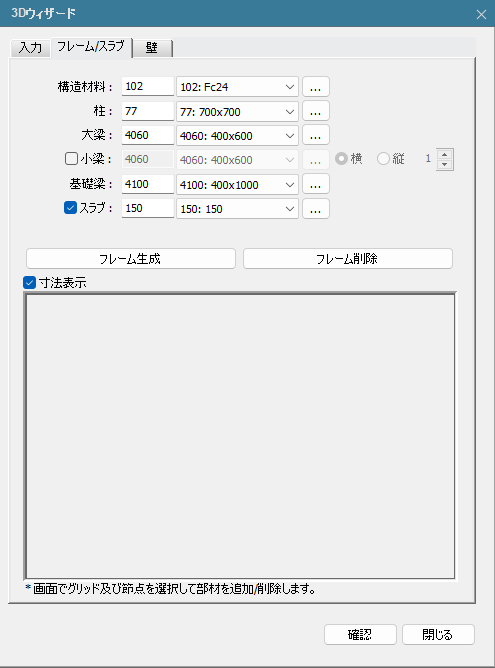

■ 構造材料、断面
配置する部材の材料と断面を選択します。
■ フレーム生成
[フレーム生成] ボタンをクリックすると、部材が一括配置されます。
■ フレーム削除
[フレーム削除] ボタンをクリックすると、部材が一括削除されます。

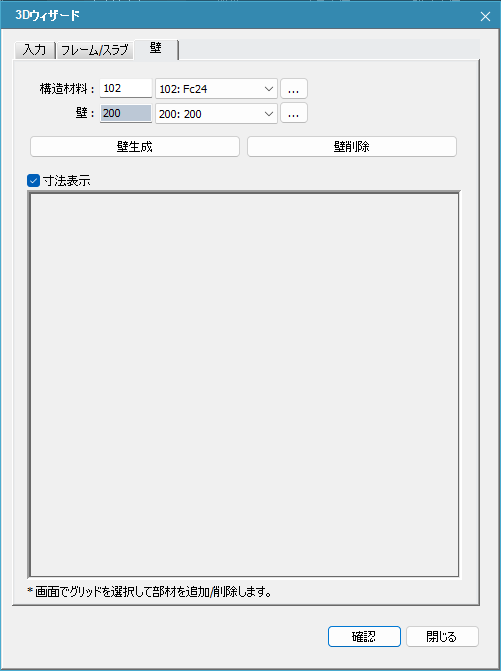

■ 構造材料、断面
配置する壁の材料と断面を選択します。
■ 壁生成
[壁生成] ボタンをクリックすると、壁が一括配置されます。
■ 壁削除
[壁削除] ボタンをクリックすると、壁が一括削除されます。
操作手順
3Dウィザードによるモデリング操作手順
Step1. [情報] で構造種別を選択
Step2. [モデリング > 3Dウィザード] ダイアログの [入力] タブでX、Y、Z方向のスパン距離と繰り返しを入力
Step3. [追加] ボタンをクリック
Step4. [フレーム/スラブ] タブで [フレーム生成] ボタンをクリック
