概要

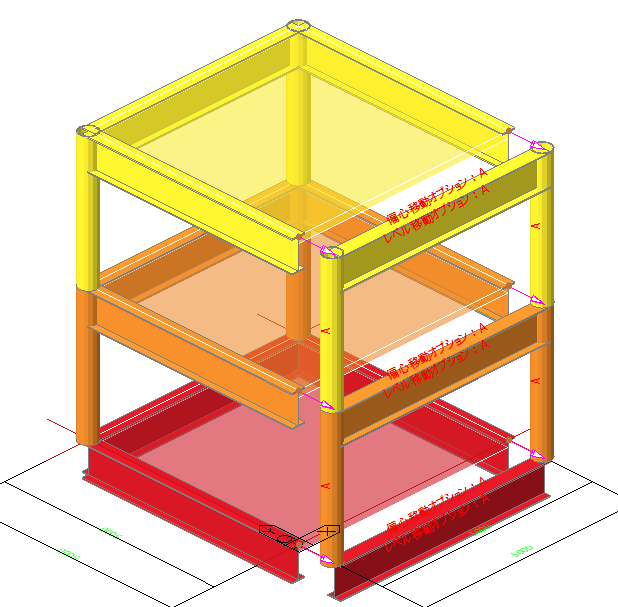

選択したフレーム(軸)の部材を、指定した偏心距離で一括で[偏心移動]させます。

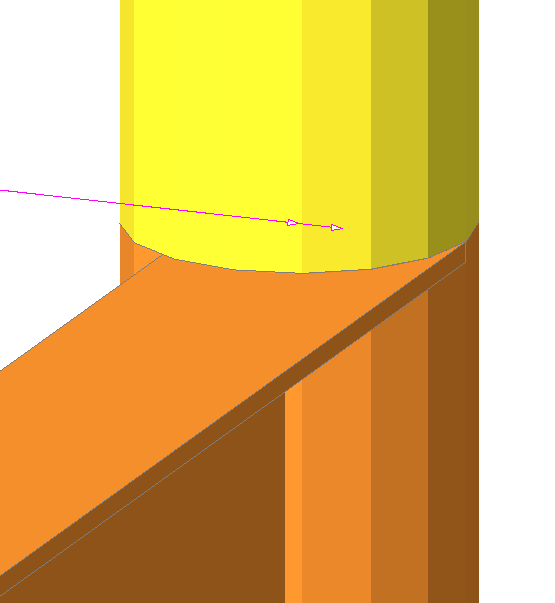

面一になるように、フレームに含まれる各部材の外側が、この機能で入力したフレームの偏心
距離に一致します。
実行方法
リボンメニュー：モデリング > 編集 > 移動 > フレーム偏心移動
コマンド：FOM
詳細説明
入力
|
対象フレーム選択 |
フレーム名を入力します。例)X1 |
|
偏心距離入力 |
距離を入力すると、その距離に部材の外側が一致するように、各部材を一括で偏心移動します。 |
| 偏心初期化(R) | 入力済みの偏心距離を解除します。 |
入力結果
偏心させた結果、剛域や部材の長さの取扱いについては、[偏心移動]を確認してください。
