概要
部材をオフセットコピー(コピー元部材と平行にコピー)させます。
傾斜屋根の小梁をコピーさせる場合、実距離として傾斜方向の間隔を指定するか、または水平
投影した間隔を指定できます。
実行方法
リボンメニュー：モデリング > 編集 > コピー > オフセット
コマンド：O
詳細説明
入力
| 対象部材選択 | 部材を3Dビュー上で選択します。 |
| 基準点指定 | オフセット方向を示すベクトルの始点を指定します。 |
| 方向指定 | オフセット方向を示すベクトルの終点を指定します。 |
| ベクトル方向距離入力 | ベクトル方向の距離(平行実距離)を入力します。 |
| XY平面投影方向距離入力(PR) | 水平面に投影した場合の距離を入力します。 |

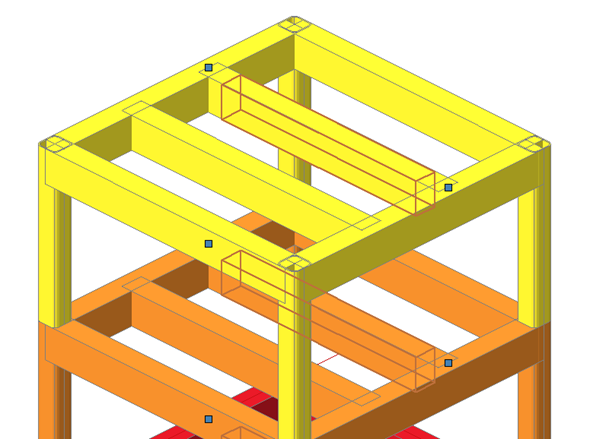

入力結果
