機能
UCSアイコンの表示と配置を制御します。
実行方法
メニュー：ビュー > 画面表示 > UCSアイコン > オン/オフ
アイコン：
コマンド：UCSICON
ショートカットキー：項目がありません
関連機能
コマンド
項目がありません
システム変数
UCSICON AFLAGS ATTIPE ATTMULTI
詳細説明
作業ウィンドウでUCSアイコンのOn/Offを制御します。
UCSアイコンは現在のUCSの位置及び方向を表します。
グリップを使用してUCSアイコンを移動できます。
UCSICONシステム変数により調整されます。
UCS原点の位置が作業ウィンドウにない場合は、左下にUCS アイコンが表示されます。
モデル空間とレイアウト空間では異なる座標系アイコンが表示されます。

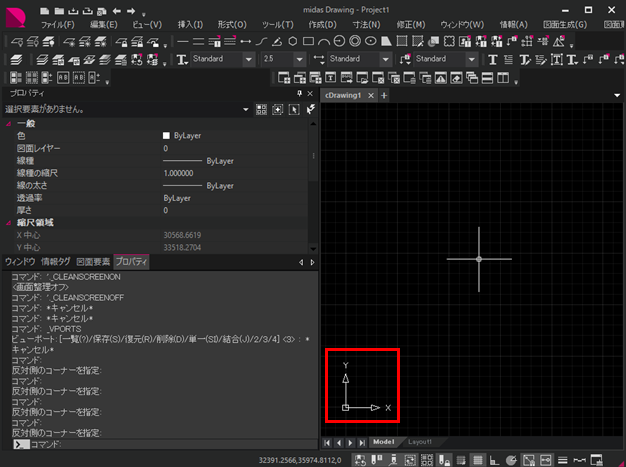

オン(ON)
UCSアイコンを表示します。

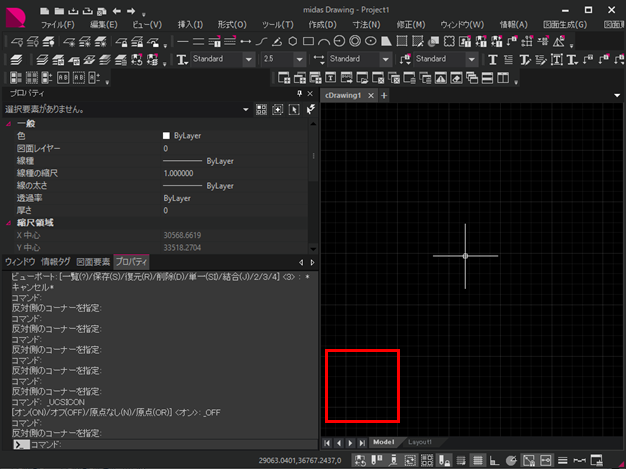

オフ(OFF)
UCSアイコンの表示をオフにします。

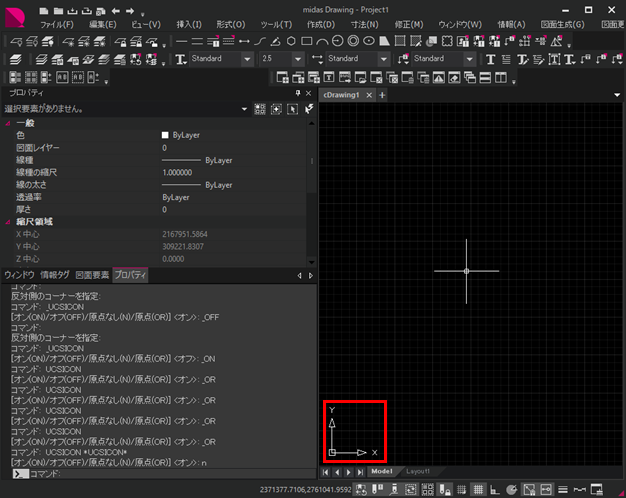

原点なし(N)
UCS原点の位置に関係なくアイコンを 作業ウィンドウの左下に表示します。
原点(OR)
アイコンを現在のUCSの原点(0,0,0)に表示します。
原点が作業ウィンドウの外にある場合は、左下のコーナーに表示されます。
