機能
オブジェクトを、指定した基準線に最短距離で移動させて配置します。
実行方法
メニュー：修正 > オブジェクト位置整列 > オブジェクト位置合わせ
アイコン：
コマンド：LINEALIGN(LAL)
ショートカットキー：項目がありません
関連機能
コマンド
整列
システム変数
項目がありません
詳細説明

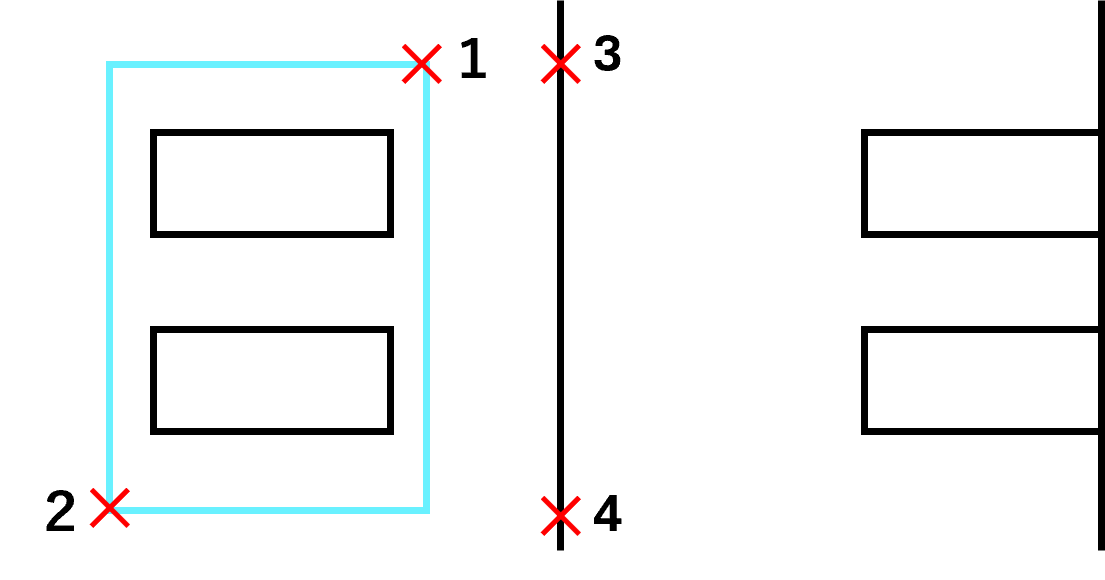

オブジェクトを整列点を基準にして他のオブジェクトと整列します。
1組、2組または3組 の原点と定義点を指定し、選択したオブジェクトを移動、回転したりま
たは傾けたり、他のオブジェクトの点に合わせて整列したりできます。
整列対象を選択:
基準線に整列するオブジェクトを選択します。
整列基準線の1点目を指定または[基準線選択(B)]:
整列基準線の一点目を指定します。
■ 基準線選択(B)
オブジェクトを整列する基準線を選択します。
整列基準線の2点目指定
整列基準線の2点目を指定します。
