機能
構造図面で使用する鉄筋記号をグルーピングして登録または編集します。
実行方法
メニュー：図面生成 > 部材リストテンプレートの編集 > 鉄筋グループ登録及び編集
アイコン：
コマンド：REGISTRREBARSYMBOL
ショートカットキー：項目がありません
関連機能
コマンド
部材リストを生成 / 部材リスト形式を編集 / 構造図面生成マネージャー 部材リスト
システム変数
項目がありません
詳細説明

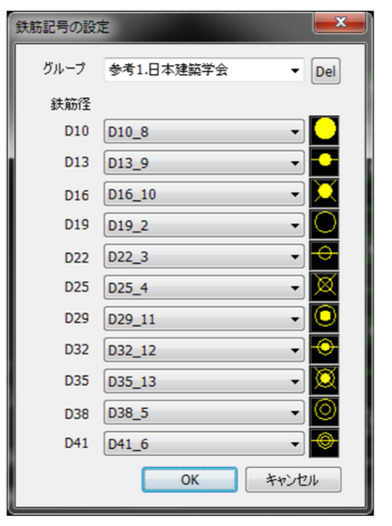

Drawingには、[日本建築学会][公共建築協会][東京都財務局]で使用される径ごとの鉄筋記号を
グループにして登録してありますが、自分で好みの記号をグルーピングして登録することもで
きます。
あらかじめ鉄筋記号グループを選択しておくことで、図面生成時に記号が反映されます。

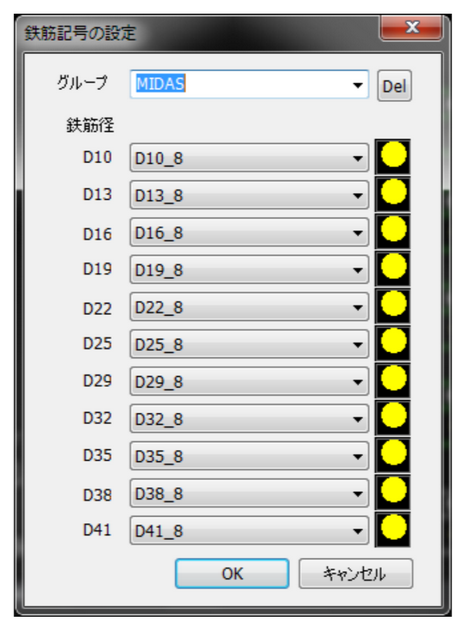

グループ名に任意の名前を入力し、鉄筋径ごとに記号を選択して[OK]を押すことで、新しいグ
ループを作成することができます。
