機能
CADモードにてmidas eGen 変更データを原設計データで生成した構造図面に反映し更新しま
す。
実行方法
メニュー：図面更新 > 自動生成図面の更新
アイコン：
コマンド：MEDREPLACEINTERNALREFERENCE
ショートカットキー：項目がありません
関連機能
コマンド
項目がありません
システム変数
項目がありません
詳細説明
変更したeGenデータで自動生成したものへ、リタッチしたオブジェクトの位置等を反映し更新
します。
CADモードで使用可能です。

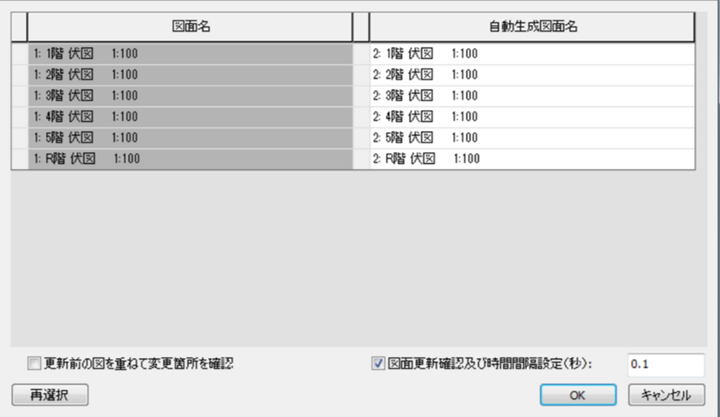

[図面更新]>[自動生成図面の更新]>[オブジェクト選択]>ダイアログボックスが表示されま
す。
図面名
選択した図面名が表示されます。
自動生成図面名
選択した図面名と同名称の最新の自動生成図面が表示されます。
他の図面に更新したい場合は、対象のバーをクリックし、プルダウンの中から選択します。
更新前の図を重ねて変更箇所を確認
元の図面と更新後の図面を重ねて表示し、変更された箇所を確認します。
確認後は[UNDO]コマンドを使用して更新前の状態に戻し、チェックを外し、再度更新してくだ
さい。
図面更新確認及び時間間隔設定(秒)
更新作業時間を秒単位で設定します。
再選択
更新したい図面を選択し直します。

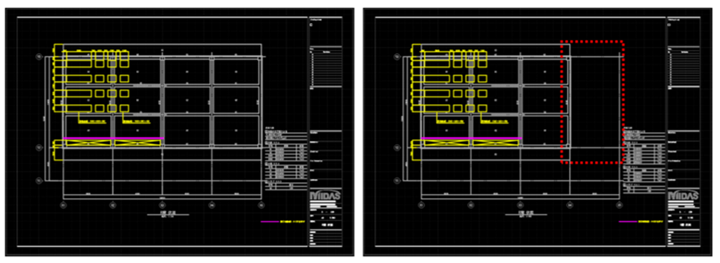

自動生成(灰色)の変更箇所が更新され、リタッチ(黄色、ピンク)した位置は維持されま
す。
