1. 概要
このコンポーネントは、Civil NXの施工段階解析における時間依存効果の制御データ機能を実行します。
移動荷重解析の実行方法と、要素結果の出力位置を入力します。
施工段階解析における時間依存効果の制御データ機能は、Civil NXのメインメニューから選択できます。
[Analysis] tab > [Analysis Control] Group > [Construction Stage] Menu > [Time Dependent Effect Control]
2. Grasshopperパス
[Midas] > [Analysis] > [Time Dependent Effect of Construction Stage Analysis Control Data]

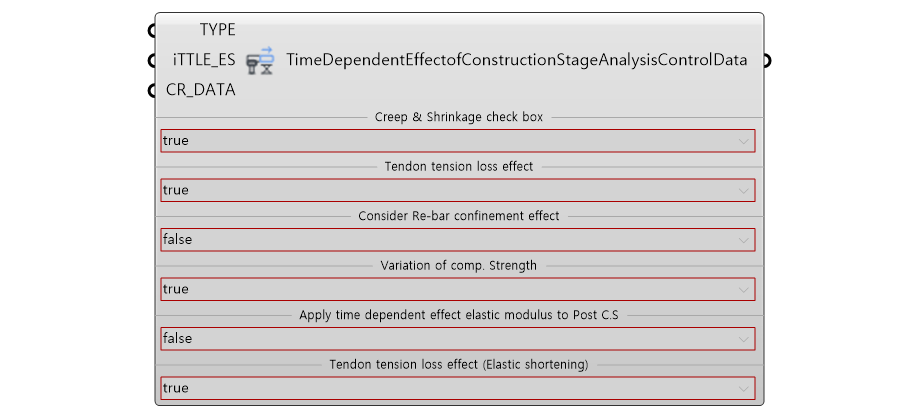

3. コンポーネント画像
4. 入力／出力値
- 入力データ
| Index | Name | Description | Type | Default |
Previous |
|---|---|---|---|---|---|
| 1 | TYPE |
Time Dependent Effect Type
· Creep : "CREEP" |
String | - | - |
| 2 | iTTLE_ES |
Loss Option
· Change with Variation of Tendon Force : 0 |
Integer | 0 | - |
| 3 | CR_DATA | Time Dependent Effect Control | Object | - | Creep of Construction Stage Analysis Control Data |
| 4 | Creep & Shrinkage Check Box | Select | true | - | |
| 5 | Tendon tension loss effect | Select | true | - | |
| 6 | Consider Re-bar confinement effect | Select | false | - | |
| 7 | Variation of Comp.Strength | Select | true | - | |
| 8 | Apply time dependent effect elastic modulus to Post C.S | Select | false | - | |
| 9 | Tendon tension loss effect | Select | true | - | |
- 出力データ
| Index | Command | Description | Type | Method |
Next |
|---|---|---|---|---|---|
| 1 | - | Create Time Dependent Effect of Construction Stage Analysis Control Data | Object | - | Construction Stage Analysis Control Data |
5. APIマニュアル参照リンク
Construction Stage Analysis Control Data
