トレース 作成 編集

トレースファイル読み込み

機能

本機能は、CAD図面をモデルビューに表示してモデリングに活用する機能です。
モデリングを行えます。DWG,DXFファイルの伏図を読み込み、層ごとに表示できます。
図面にある線分の端点、中点、交点をスナップすることが出来るため、節点を事前に作成することなく、
素早く要素を配置できます。
※読み込んだCAD図面は層定義で指定することで表示されます。






呼出

リボンメニュー:構造 > トレース > トレースファイル読み込み





入力

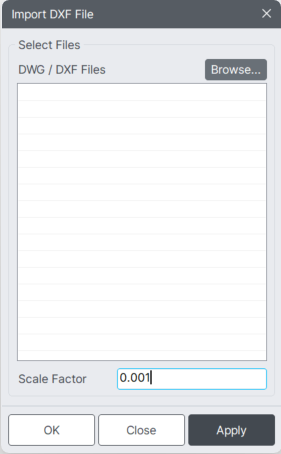

ファイル選択

読み込み可能なCADファイルは DWG/DXF ファイルです。
“フォルダ” ボタンをクリックし、取り込むファイルを選択して一覧に追加します。



倍率

DWG/DXF ファイルの単位系(in、mm など)とプログラムの単位系を一致させるために、倍率を入力します。
入力した スケール係数に基づき、DWG/DXF の単位が調整され、モデルビューに挿入されます。

例)
単位系が m の場合:スケール係数= 0.001
単位系が cm の場合:スケール係数 = 0.1
単位系が mm の場合:スケール係数 = 1
