Type 1
웨브 부분에 배치되는 텐던의 개수와 위치를 정의합니다.

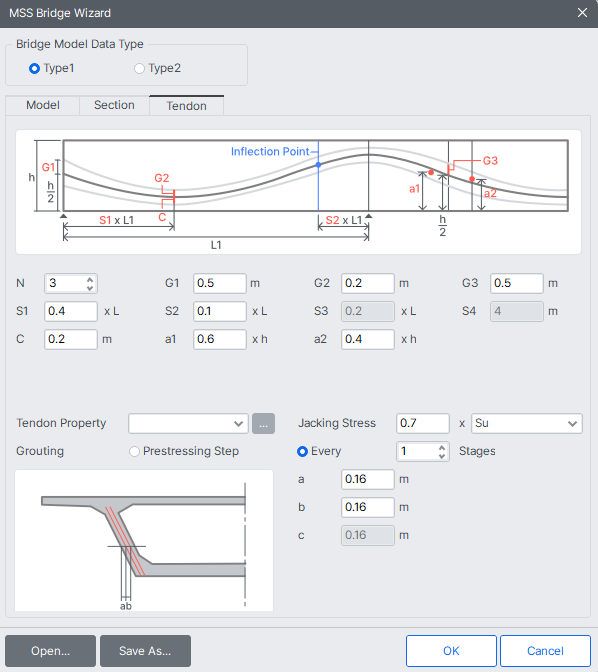

MSS Bridge Wizard Tendon 대화상자 (Type 1)
N, G1, G2, …, S1, S2, …, C, a1, a2
안내그림을 참조하여 텐던의 수와 배치를 정의하기 위한 수치를 입력합니다.
Tendon Property
텐던의 종류를 선택합니다. 텐던의 속성을 추가하거나 수정하려면 선택란 우측의 버튼을 클릭하여 "Tendon Property" 대화상자를 호출합니다.
Jacking Stress
텐던에 부여할 긴장력을 정의합니다.
Su
텐던의 극한강도
Sy
텐던의 항복강도
Grouting
덕트 내부를 Grouting하면 단면성질 계산시 텐던과 Grouting의 환산단면적을 고려하게 됩니다. 이를 위해 Grouting하는 시기 즉 환산단면적을 적용하는 시기를 지정합니다.
Prestressing step
텐던에 긴장력이 도입되는 단계에 Grouting하는 것으로 고려합니다.
Every n Stage
n 시공단계에 한번씩 Grouting하는 것으로 고려합니다. n=1을 입력한 경우 텐던에 긴장력이 도입된 다음 시공단계에서 Grouting하는 것으로 간주하고, n=2를 입력한 경우 두개의 세그먼트가 긴장된 후 세번째 시공단계에서 Grouting되는 것으로 간주합니다.
a, b, c
안내그림을 참조하여 텐던의 수와 배치를 정의하기 위한 수치를 입력합니다.
Open...
MSS Bridge Wizard에서 *.wzd 파일로 저장한 데이터를 불러 들이는 기능입니다. 이 기능을 이용하면 CIVIL 을 다시 실행한 후, Wizard 내에서 기존의 입력한 데이터 수정 및 확인할 수 있습니다.
Save As...
MSS Bridge Wizard에서 입력한 데이터를 *.wzd 파일로 저장하는 기능입니다.
Type 2
거더 상하단으로부터 이격거리, 경사 텐던의 배치각, 절곡점에서 곡선반경을 입력하여 직선과 곡선으로 구성된 텐던을 배치 합니다.

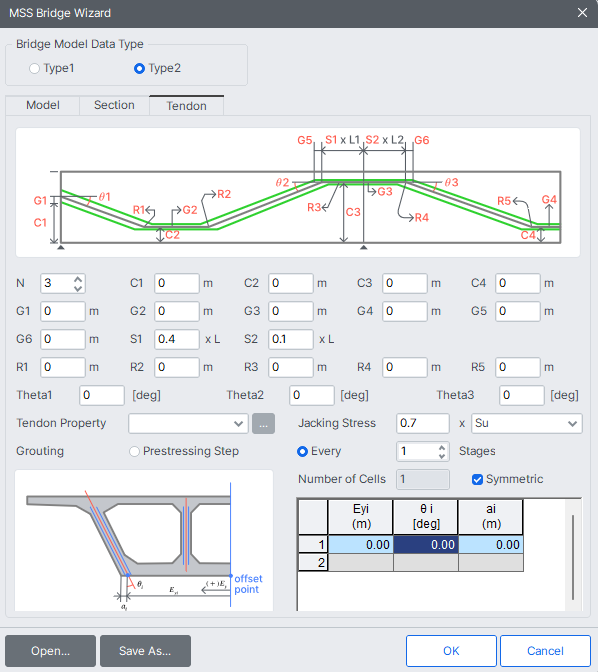

MSS Bridge Wizard Tendon 대화상자 (Type 2)
N, C1~C4, G1~G6, S1,~S2, R1~R5, Theta1~Theta3
안내그림을 참조하여 텐던의 수와 배치를 정의하기 위한 수치를 입력합니다.
Tendon Property
텐던의 종류를 선택합니다. 텐던의 속성을 추가하거나 수정하려면 선택란 우측의 버튼을 클릭하여 "Tendon Property" 대화상자를 호출합니다.
Jacking Stress
텐던에 부여할 긴장력을 정의합니다.
Su
텐던의 극한강도
Sy
텐던의 항복강도
Grouting
덕트 내부를 Grouting하면 단면성질 계산시 텐던과 Grouting의 환산단면적을 고려하게 됩니다. 이를 위해 Grouting하는 시기 즉 환산단면적을 적용하는 시기를 지정합니다.
Prestressing step
텐던에 긴장력이 도입되는 단계에 Grouting하는 것으로 고려합니다.
Every n Stage
n 시공단계에 한번씩 Grouting하는 것으로 고려합니다. n=1을 입력한 경우 텐던에 긴장력이 도입된 다음 시공단계에서 Grouting하는 것으로 간주하고, n=2를 입력한 경우 두개의 세그먼트가 긴장된 후 세번째 시공단계에서 Grouting되는 것으로 간주합니다.
Number of Cell
Section 탭에서 정의한 PSC Box단면의 Cell 수가 표시됩니다.
Symmetric
양쪽 복부텐던이 대칭일 경우 선택합니다.
Eyi
중심에서 복부 중심까지의 횡방향 거리를 입력합니다.
θi

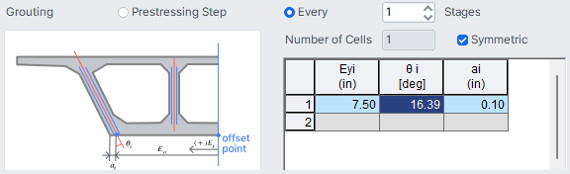

복부 텐던의 경사각을 입력합니다. 경사각의 부호는 아래 그림과 같습니다.
ai
복부 중심에서 텐던까지의 횡방향 거리를 입력합니다. 복부 중심에서 왼쪽은 (-)이고 오른쪽은 (+)입니다.
Open...
MSS Bridge Wizard에서 *.wzd 파일로 저장한 데이터를 불러 들이는 기능입니다. 이 기능을 이용하면 CIVIL 을 다시 실행한 후, Wizard 내에서 기존의 입력한 데이터 수정 및 확인할 수 있습니다.
Save As...
MSS Bridge Wizard에서 입력한 데이터를 *.wzd 파일로 저장하는 기능입니다.
