기능
- Multi-Cell PSC Box Girder Bridge 에 대하여 복부를 주형으로 한 격자모델을 자동으로 생성합니다.
- Single Beam 모델의 한계를 보완하여, 반력 분포, 비틀림 거동, 사교 등에 대한 효과적인 거동 분석이 가능합니다.
- Layout 에서는 대상 교량의 선형정보, 지간구성, 경계조건 등을 설정합니다.
호출
메인 메뉴에서 [Structure] 탭 > [PSC Bridge] 그룹 > [PSC Box Bridge] > [Grillage Model]
입력
Grillage Model_Layout 대화상자
Model Type
2D
Single Beam 모델의 종방향 단면을 수직방향으로 분할하여 평면격자모델 생성
3D
Single Beam 모델의 종방향 단면을 수직 및 수평방향으로 분할하여 공간격자모델 생성
Bent Cap/Abut./Diapharagm Member Type
Frame 선택 시 : Bent Cap/Abut./Diaphragm을 Frame 요소로 생성
Plate 선택 시 : Bent Cap/Abut./Diaphragm을 Plate 요소로 생성
Abut. : 첫 번째 Span의 시작, 마지막 Span의 끝 부분에 생성되는 횡방향 부재
Bent Cap : Abut. 이외의 Span 시작/끝 부분에 생성되는 횡방향 부재
Diaphragm : Span탭의 Diaphragm 옵션 체크 시 해당 Span의 시작점부터 Location 입력값만큼 떨어진 위치에 생성되는 횡방향 부재
Bridge Material
격자모델로 구성할 Box Girder Bridge의 재질. 재질은 미리 정의해 두어야 하며, 새로운 재질을 정의할 때는 을 이용합니다.
Span Information
지간구성. ( 입력 예 - 300, 400, 2@300, 100 )
지간의 개수가 변경되면, Span탭의 Span 개수
Skew Angle
교량의 사각
입력범위는 (-)45° ~ (+)45° 이고, 반시계 방향이 (+) 입니다.
지간별로 사각을 다르게 입력하려면 을 이용합니다.
Offset
도로선형과 교량의 중심사이의 거리
Alignment of Transverse Members
가로보의 정렬방향
Perpendicular
Skewed
Radius
도로선형(Reference Line)의 곡률반경을 입력합니다. 곡률반경은 교량폭의 길이보다 커야합니다.
Convex
곡률방향이 볼록(원의 중심이 하부)인 경우
Concave
곡률방향이 오목(원의 중심이 상부)인 경우
Multi-Curve
복곡률을 가진 선형은 로 입력합니다.
직선과 원곡선의 조합으로 곡률을 정의할 수 있습니다.
Boundary
Integral Type
상부구조와 하부구조가 일체형인 경우로 하부구조까지 생성합니다.
Abutment Section : 교대 단면 입력
Abutment Height : 교대 높이 입력
Pier Section : 교각 단면 입력
Pier Height : 교각 높이 입력
Bottom of Abutment / Pier : 교량 하부의 경계조건 입력
Fixed : 고정지점으로 처리
Spring Support : Spring 경계로 처리. 수직/수평 방향 Spring 상수를 입력해야 하며, 각 지점별 Spring 상수가 다른 경우에는 를 이용합니다.
Bearing Type
상부구조와 하부구조 사이가 교량받침으로 연결된 경우
Supports : Support를 이용해 고정단/가동단을 설정합니다. 아래의 Fixed Support 에서 종방향 고정단을 정의하고, Transverse 탭의 Transversely Fixed Position 에서 고정단의 횡방향 위치를 정의합니다. 고정단이 정의되면, 방향에 따라 가동단을 자동으로 설정합니다.
Elastic Link : Elastic Link를 이용하여 교량받침을 묘사합니다. 교대부와 교각부의 방향별 강성으로 입력하며, 각 지점별 받침강성을 다르게 입력할 경우에는 를 이용합니다.
Fixed Support : Supports 옵션을 선택한 경우, 종방향 상의 고정단 위치를 지정합니다.
Elastic Link 옵션을 선택하고, Direction에서 in Line with Fixed Support 옵션을 사용한 경우에 방사형 받침회전각의 기준위치를 선택합니다.
Direction : 교량받침의 회전각 설정방법을 지정합니다.
Tangential : 제약이 없는 방향은 교량의 종방향 축에 접합니다. (즉, 곡선 교량의 곡률에 접하거나 직선 교량의 방향과 일치합니다)
In line with Fixed Support : 각각의 지지부터 고정 지지까지의 방향에서 제약이 해제됩니다.
Tangential
in Line with Fixed Support
Hybrid Type
교대부는 상부구조와 하부구조 사이가 교량받침으로 연결되고, 교각부에서는 상, 하부가 일체형인 경우
Abut : Bearing

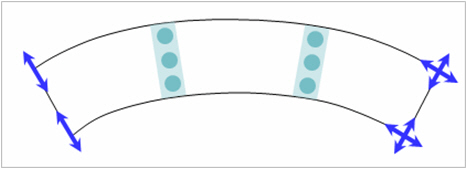

Supports : 베어링은 고정 / 가동 지지로 나타낼 수 있습니다. 지지 조건은 아래에 표시된 대로 자동으로 고려됩니다. 시작 교대의 종방향 이동은 고정됩니다. 다른 모든 지지는 종방향 및 횡방향 모두에서 가동 지지로 간주됩니다.
Support conditions
Elastic Link : Elastic Link를 이용하여 교량받침을 묘사합니다. 교대부와 교각부의 방향별 강성으로 입력하며, 각 지점별 받침강성을 다르게 입력할 경우에는 를 이용합니다.
Pier : Integral
Pier Section : 교각 단면
Pier Height : 교각 높이
Bottom of Pier : 교각 하단의 경계조건
Fixed : 고정지점으로 처리
Spring Support : Spring 경계로 처리. 수직/수평 방향 Spring 상수를 입력해야 하며, 각 지점별 Spring 상수가 다른 경우에는 를 이용합니다.
Open...
Grillage Model Wizard 의 입력항목을 저장한 *.wzd 파일을 불러옵니다.
Save As...
Grillage Model Wizard 의 입력항목을 *.wzd 파일로 저장합니다.
