기능
- 단면 변화 입력 및 철근 정의(Section & Reinforcement) 와 유효폭 자동계산(Effective Width)에 사용될 지간 정보 데이터를 입력합니다.
- 교량의 종방향 길이에 따른 단면 변화 및 철근 정보의 입력, 그리고 유효폭의 자동계산을 위해서는 교량의 지간정보, 즉 단부 지점 및 내부지점의 개수와 위치, 각 경간의 길이에 대한 정보가 필요합니다. 그러나 이와 같은 직관적인 정보는 프로그램이 인식할 수 없으므로 지간정보를 프로그램이 인식할 수 있도록 지간 또는 거더를 이루는 요소에 대해 지간정보를 지정해야 합니다.
호출
메인 메뉴에서 [Structure] 탭 > [Steel Bridge] 그룹 > [Composite Option] > [Span Information]

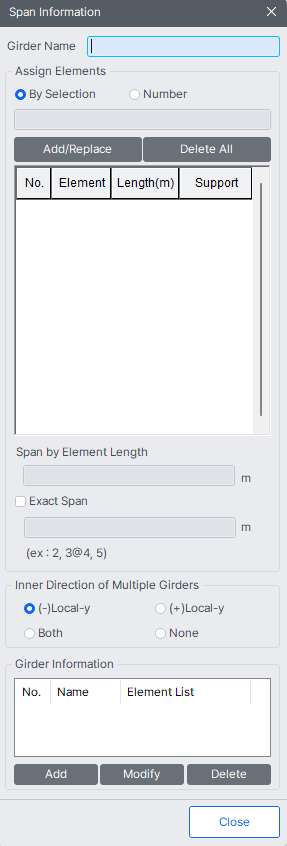

입력
Girder Name
지간정보를 입력할 거더의 이름을 입력합니다.
Assign Element
By Selection : 거더를 구성하는 요소를 Model View에서 직접 선택합니다.
Number : 거더를 구성하는 요소번호를 직접 입력합니다.
요소를 선택 또는 요소번호를 입력한 후 버튼을 클릭하면 거더를 구성하는 요소의 번호와 요소 길이, 지점 정보등의 테이블 형태로 표시됩니다. 선택된 요소의 i단에 Supprt가 정의되어 있는 경우 테이블의 Support란에 자동으로 "I"가 표시됩니다. 교량의 지점이 Support가 아닌 다른 형태의 경계조건으로 정의된 경우 해당 위치의 요소에 직접 Support위치를 I, J중에서 선택해야 합니다.
여기서 거더를 이루는 요소는 요소의 방향, 즉 요소좌표계 x축의 방향이 일정해야 합니다.
추후에 거더에 포함된 요소의 좌표축을 변경하거나 요소를 삭제하는 경우 지간정보 전체가 삭제되고 지간정보를 다시 정의해야 합니다.
Span by Element Length : 선택된 요소들의 길이의 합으로 지간 길이정보가 표시됩니다.
Exact Span : 요소길이의 합을 이용하지 않고 사용자가 지간길이정보를 별도로 지정합니다. 이 경우 단면변화 및 철근정보 입력, 유효폭 자동계산 등에서 교량 시점부터 거리를 계산할 때 요소길이의 합을 이용하지 않고 사용자가 입력한 지간길이 정보를 이용합니다.

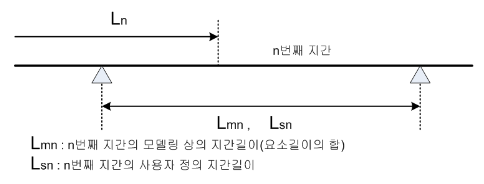

사용자가 입력한 지간 길이 정보를 이용하는 경우 교량 시점부터 특정 위치까지의 거리를 계산하는 방법은 다음과 같습니다.
Inner Direction of Multiple Girder
Tee형 단면의 유효폭 계산시 양 플랜지의 위치를 구분하기 위해 입력합니다. Tee형 단면의 양 플랜지 중 어느 쪽이 캔틸레버측이고, 어느 쪽이 내측 플랜지인지를 구분하여 유효폭이 계산되기 때문에 이를 위해서, 거더의 도심에서부터 교량의 내측으로 향하는 방향과 일치하는 y축의 부호를 선택합니다.
Girder Information
No : 정의된 거더의 수
Name : 정의된 거더의 이름
Element List : 정의된 거더에 포함된 요소 목록
