기능
- 임의의 절점에 일반절점 강성을 입력하고자 할 경우에 데이터로 사용되는 일반절점 강성값을 정의합니다.
호출
메인 메뉴에서 [Boundary] 탭 > [Springs] 그룹 > [General Spring] > [Define General Spring Type]
입력

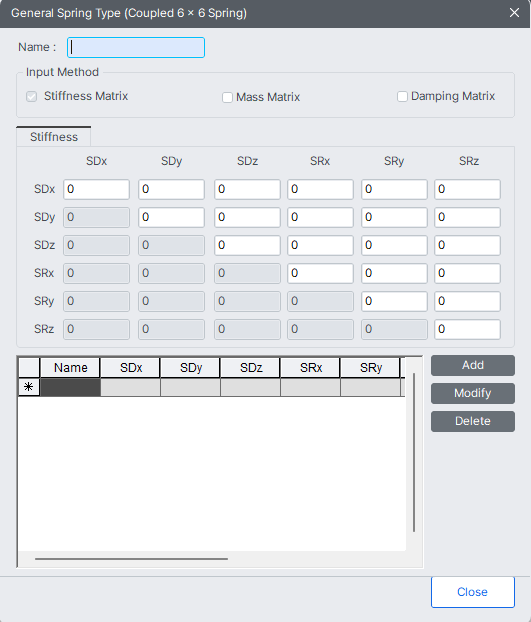

General Spring Type 대화상자
General Spring Type
Name
입력되는 일반절점 강성의 이름을 입력합니다.
Coupled Spring Stiffness
일반절점 강성을 입력합니다.
SDx-SDx
전체좌표계 혹은 절점좌표계(절점좌표계가 선언되어 있는 경우)의 x축 방향의 스프링강성
SDx-SDy
전체좌표계 혹은 절점좌표계(절점좌표계가 선언되어 있는 경우)의 x축 방향과 y축 방향에 연관된 스프링강성
SRz-SRz
전체좌표계 혹은 절점좌표계(절점좌표계가 선언되어 있는 경우)의 z축에 대한 회전방향의 스프링강성

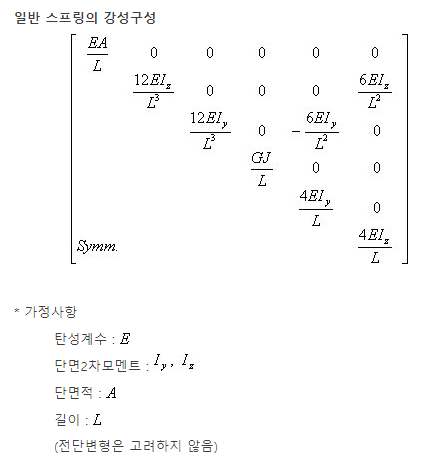

General Spring은 파일의 지지강성을 고려하여 구조해석을 수행하는 경우 각 자유도별로 연관된 파일의 지지강성을 반영할 때 주로 사용된다. 기초 바닥부에서 말뚝기초를 구조요소에 포함하지 않고 경계 스프링요소를 사용하여 모델링할 경우에 사용되는 보다 정확한 스프링 강성의 구성은 아래와 같다. 경사진 말뚝기초에 대해서는 Node Local Axis를 사용하여 절점좌표계를 선언해주면 경사진 방향에 대한 강성을 계산하여 사용하게 된다.
