기능
- 보요소의 양단부에 전체좌표계 또는 요소좌표계 기준으로 강성역에 의한 이격거리(Rigid End Offset Distance)를 부여하거나, 편심(Joint Eccentricity)을 적용용합니다.
호출
메인 메뉴에서 [Boundary] 탭 > [Release/Offset] 그룹 > [Beam End Offsets]
입력
Beam End Offsets의 우측 ...
Beam End Offsets Table 표시
Boundary Group Name
입력한 경계조건을 포함할 Boundary Group을 선택합니다. Group 지정이 불필요한 경우 "Default"를 선택합니다. Boundary Group을 추가생성하거나 수정하기 위해서는 버튼을 클릭하여 "Define Boundary Group" 대화상자를 호출합니다.
Options
Add/Replace : 보요소의 이격거리 및 편심을 신규 또는 대체 입력
Delete : 임의의 보요소에 이미 입력되어 있는 이격거리 및 편심을 삭제
Beam Offset

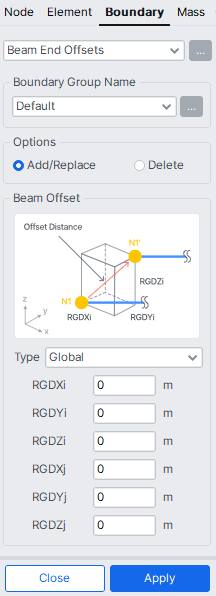

Global Type : 이격거리를 절점위치에서 Offset 위치까지의 거리와 방향을 고려하여 전체좌표계 기준의 벡터량으로 입력합니다.
RGDXi : i 단부에서 이격거리의 전체좌표계에 대한 X축 방향 벡터성분
RGDYi : i 단부에서 이격거리의 전체좌표계에 대한 Y축 방향 벡터성분
RGDZi : i 단부에서 이격거리의 전체좌표계에 대한 Z축 방향 벡터성분
RGDXj : j 단부에서 이격거리의 전체좌표계에 대한 X축 방향 벡터성분
RGDYj : j 단부에서 이격거리의 전체좌표계에 대한 Y축 방향 벡터성분
RGDZj : j 단부에서 이격거리의 전체좌표계에 대한 Z축 방향 벡터성분
Global Type은 offset 거리를 제외한 요소길이가 강성 계산 및 자중 계산시 사용되고, offset 거리가 입력된 부분에는 하중이 입력되지 않는다.
Element Type
이격거리를 요소좌표계 x축 방향에 대해 입력합니다.
RGDi : i 단부에서 요소좌표계 (+) x축 방향의 이격거리
RGDj : j 단부에서 요소좌표계 (-) x축 방향의 이격거리
RGDi와 RGDj는 양수로 입력되어야 하며 RGDi와 RGDj가 입력되면 보요소의 길이는 다음과 같이 조정됩니다. 요소길이(L) = L0 - (RGDi + RGDj) , (여기서 L0 : 보요소의 원래길이(N1 절점에서 N2 절점까지의 거리))
1. Element 방식은 Offset 거리를 제외한 요소길이가 강성 계산에 반영되고, 자중과 하중은 Offset을 입력한 부분에도 입력된다.
2. 요소좌표계의 i, j단에 보요소의 축방향 Offset 거리를 입력하기 때문에 보요소의 요소좌표계를 미리 확인해야 한다.
