기능
- 임의의 절점의 자유도구속 데이터를 Spread Sheet 형식의 Table로 입력하거나 수정합니다.
- CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.
호출
메인 메뉴에서 [Boundary] 탭 > [Tables] 그룹 > [Boundary Tables] > [Supports]
입력
("Supports" 참조)

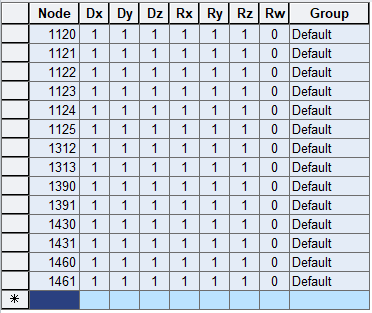

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.
Node : 절점번호
Dx : 전체좌표계 X축 방향(절점좌표계 x 방향) 변위자유도
Dy : 전체좌표계 Y축 방향(절점좌표계 y 방향) 변위자유도
Dz : 전체좌표계 Z축 방향(절점좌표계 z 방향) 변위자유도
Rx : 전체좌표계 X축 방향(절점좌표계 x 방향)에 대한 회전변위자유도
Ry : 전체좌표계 Y축 방향(절점좌표계 y 방향)에 대한 회전변위자유도
Rz : 전체좌표계 Z축 방향(절점좌표계 z 방향)에 대한 회전변위자유도
Rw : 전역 좌표계(GCS) X축 주위의 왜곡 자유도 (절점의 지역 x축)
자유도가 구속된 경우는 '1'로 입력되며 구속해제된 경우는 '0'으로 입력됩니다.
Group : 입력한 경계조건이 포함된 Boundary Group 이름
