기능
-
속성변화 경계조건에 적용할 범용연결요소(General Link)를 정의합니다. 속성변화 경계조건은, 하중조건 혹은 해석조건별로 다른 경계조건조합을 적용하여 해석을 수행하는 기능입니다.
-
이 기능은 하나의 모델 내에서 해석조건에 따라 각각 다른 경계조건을 사용할 수 있도록 하는 기능으로, Analysis > Boundary Change Assignment to Load Cases/Analysis 기능에서 하중조건 혹은 해석 조건별로 적용합니다.
-
General Link이 외의 다른 경계조건은 Boundary Change Assignment to Load Cases/Analysis 기능에서 직접 하중조건/해석조건별로 활성화 비활성화가 가능하지만 General Link는 그 특성상 활성화/비활성화가 불가능 합니다. 따라서 General Link 특성이 변경되는 정보를 여기서 별도로 정의하여 Boundary Change Assignment to Load Cases/Analysis 기능에서 적용해야 합니다.
-
시공단계해석시에는 적용할 수 없습니다.
-
이 기능은 Display>Boundary의 Change General Link를 체크함으로써 화면상에서 확인이 가능합니다.
호출
메인 메뉴에서 [Boundary] 탭 > [Links] 그룹 > [General Link] > [Change General Link Property]

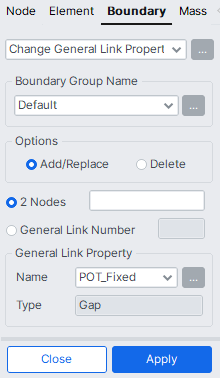

입력
Boundary Group Name
속성변화 정보를을 포함할 Boundary Group을 선택합니다.
Options
Add/Replace : 일반 링크를 입력하거나 교체.
Delete : 이전에 입력한 일반 링크를 삭제합니다.
2 Nodes : 일반 링크 요소의 위치를 정의하는 두 개의 노드를 선택합니다.
General Link Number : 이전에 생성된 일반 링크 번호를 입력합니다.
General Link Property
Name : 이전에 생성된 일반 링크 번호를 입력합니다.
Type : 위에서 선택한 일반 링크 속성 유형이 표시됩니다.
