기능
- 정적해석 방법과 해석에 사용할 주기억장치(RAM)의 크기를 지정해줍니다.
호출
메인 메뉴에서 [Analysis] 탭 > [Perform] 그룹 > [Analysis Options] > [Analysis Options]
입력

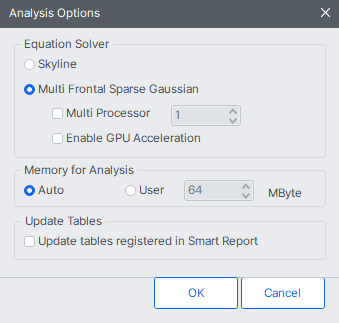

Analysis Options 대화상자
Static Analysis Method
Static 해석을 수행하는 방법을 선택합니다. 구조물의 규모나 크기에 따라서 적절한 해석 방법을 선택함으로 효율적인 해석을 수행할 수 있습니다.
Skyline
구조해석 프로그램에서 가장 많이 사용되는 해석기로, 해석종류와 해석 모델의 규모 및 시스템의 사양에 관계없이 모든 경우에 사용할 수 있습니다.
Multi Frontal Sparse Gaussian Solver
고성능 다중프론트 기법과 연산횟수를 최소로 하기 위한 최적의 프론트 분할 알고리즘을 사용하여 선형연립방정식 해법의 성능을 획기적으로 향상시킨 해석기입니다. 특히 요소당 자유도수가 많고, 절점이 많은 구조물인 경우에 3-5배정도 해석속도의 향상을 나타내므로 판요소나 입체요소를 사용한 상세해석에 적합한 해석기법이라고 할 수 있습니다. 또한 선형좌굴해석시에도 적용가능하여 해석속도를 단축할 수 있습니다.
선형좌굴해석시 Multi Frontal Sparse Gaussian Solver를 이용할 경우 해석속도가 혁신적으로 단축된다.
Multi Processor : Multi Forontal Sparse Gaussian Solver에서는 CPU가 한 개 이상인 경우에는 멀티쓰레드기능을 이용하여 해석 속도 향상을 할 수 있습니다. CPU가 2개인 경우 프론탈 솔버의 해석 시간은 약 30~40 % 정도의 감소효과가 있습니다
Enable GPU Acceleration : 해석 시 그래픽 카드가 가지고 있는 메모리를 활용하여 해석을 수행하도록 하는 기능입니다. CPU만을 활용하는 해석과 GPU를 사용하여 진행하는 해석은 처리방식에서 차이가 나므로 GPU가속을 사용할 경우 해석 수행속도를 향상 시킬 수 있습니다.
Memory for Analysis
시스템이 가지고 있는 메모리 중에서 일부만을 사용하여 해석을 수행하고자 할 경우에 입력합니다.
Auto를 선택한 경우에는 프로그램 내부에서 메모리를 파악하여 적절한 메모리를 사용합니다.
