Perform 생성 편집

Import Analysis Result

기능

  • 타 구조해석 프로그램으로 해석된 정적해석 결과를 CIVIL 의 후처리 기능으로 확인합니다.
  • 모델 데이터를 연 상태에서, 해석 결과를 'fn.sar' 파일 형식으로 작성하여 불러들입니다.
  • 이때 확장자가 반드시 'sar'일 필요는 없으며, 텍스트 파일 형태도 그 작성형식만 동일하면 불러들일 수 있습니다.



호출

메인 메뉴에서 [Analysis] 탭 > [Perform] 그룹 > [Import Analysis Result]



입력

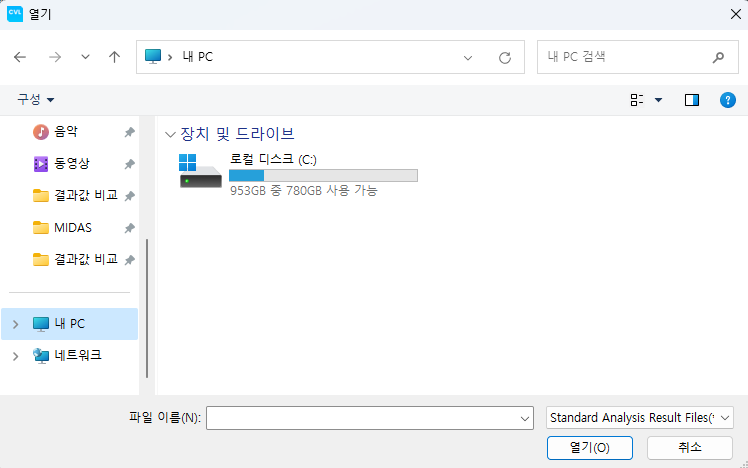

Analysis-perform-Import analysis result.png

열기 대화상자

'fn.sar' 파일 작성법

1. * : 명령어

2. ** : 주석문

3. 명령어중 단위계를 설정하는 UNITSYS가 파일의 가장 처음에 위치해야 한다.

4. 명령어중 ENDDATA가 파일의 가장 끝에 위치해야 한다.

5. 나머지 명령어는 순서에 관계없이 입력 가능하다.

6. 명령어와 입력데이터는 콤마(,)나 줄바꿈으로 구분된다.

7. 결과데이터중 부재력은 요소좌표계를 기준으로 해석된 결과를 입력한다.

8. 평면변형요소(Plane Strain)와 축대칭요소(Axisymmetric)는 다른 요소들과 함께 사용할 수 없다.

9. 정적하중에 대한 결과만 불러들일 수 있으며, 응답스펙트럼해석, 시간이력해석 등의 결과는 불러들일 수 없습니다.

단위계 설정

* UNITSYS
** UNITSYS, [F], [L]

** UNITSYS, [F], [L][F] : 힘 (kgf, tonf, N, kN, lbf, kips)

[L] : 길이 (mm, cm, m, in, ft)

정의하지 않는 경우 N, m로 인식한다.
*UNITSYS, N, M

변위결과

* DISPLACEMENT
** NODE LC UX UY UZ RX RY RZ

NODE : 절점번호

LC : 단위하중조합조건

UX : 전체좌표계 X축 방향 변위성분

UY : 전체좌표계 Y축 방향 변위성분

UZ : 전체좌표계 Z축 방향 변위성분

RX : 전체좌표계 X축에 대한 회전변위성분

RY : 전체좌표계 Y축에 대한 회전변위성분

RZ : 전체좌표계 Z축에 대한 회전변위성분

*DISPLACEMENT

** NODE LC UX UY UZ RX RY RZ

**----- --- ------------ ------------ ------------ ----------- ------------ ------------

1 1 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00

2 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00 0.00000E+00

3 1 0.65259E-02 0.15120E-04 0.37889E-04 -0.16407E-04 0.16921E-02 0.60696E-03

2 -0.30425E-02 0.51828E-02 0.47934E-02 -0.22010E-02 -0.63720E-03 -0.51901E-03

반력결과

* REACTION

** REACTION FORCES & MOMENTS DEFAULT PRINTOUT.

** Node LC FX FY FZ MX MY MZ

Node : 절점번호

LC : 단위하중조합조건

FX : 전체좌표계 X축 방향 반력성분

FY : 전체좌표계 Y축 방향 반력성분

FZ : 전체좌표계 Z축 방향 반력성분

MX : 전체좌표계 X축에 대한 모멘트 반력성분

MY : 전체좌표계 Y축에 대한 모멘트 반력성분

MZ : 전체좌표계 Z축에 대한 모멘트 반력성분

  *REACTION

** REACTION FORCES & MOMENTS DEFAULT PRINTOUT.

** Node LC FX FY FZ MX MY MZ

**----- -------- ----------- ----------- ----------- ----------- ----------- -----------

1 1 -0.61327E+06 0.80827E+03 -0.16350E+07 -0.21284E+04 -0.11593E+05 -0.16290E+01

2 -0.16197E+06 -0.17197E+05 -0.86578E+06 0.37674E+05 0.12826E+04 0.24060E+02

2 1 -0.64212E+06 -0.33776E+05 -0.23912E+06 -0.51874E+05 -0.40882E+05 0.50047E+04

2 0.42316E+06 -0.16080E+08 -0.41120E+08 -0.50456E+07 0.19841E+05 -0.23628E+04

트러스요소 부재력 결과

* TRUSS

*** TRUSS ELEMENT FORCES DEFAULT PRINTOUT

**ELEM LC FORCE-I FORCE-J STRESS-I STRESS-J

ELEM : 요소번호

LC : 단위하중조합조건

FORCE-I : i (N1) 절점에서 트러스요소의 축력

FORCE-J : j (N2) 절점에서 트러스요소의 축력

STRESS-I : i (N1) 절점에서 트러스요소의 축응력

STRESS-J : j (N2) 절점에서 트러스요소의 축응력

*TRUSS

** TRUSS ELEMENT FORCES DEFAULT PRINTOUT

** ELEM LC FORCE-I FORCE-J STRESS-I STRESS-J

**------ ------ ----------- ----------- ----------- -----------

3 1 -0.41799E+06 -0.41554E+06 -0.65794E+08 -0.65409E+08

2 0.56418E+06 0.56418E+06 0.88806E+08 0.88806E+08

2 1 0.85999E+06 0.85754E+06 0.13537E+09 0.13498E+09

2 0.22908E+06 0.22908E+06 0.36058E+08 0.36058E+08

보요소 부재력/응력 결과

* BEAM

**BEAM ELEMENT FORCES & MOMENTS & STRESS

**ELEM LC PT AXIAL SHEAR-y SHEAR-z TORSION MOMENT-yMOMENT-z AXIAL

SHEAR-y SHEAR-z BENDING-(+y) BENDING-(-y)BENDING- (+z) BENDING-(-z)

ELEM : 요소번호

LC : 단위하중조합조건

PT : 요소내력의 출력위치

AXIAL : 축력

SHEAR-y : 요소좌표계 y축 방향 전단력

SHEAR-z : 요소좌표계 z축 방향 전단력

TORSION : 요소좌표계 x축에 대한 비틀림모멘트

MOMENT-y : 요소좌표계 y축에 대한 휨모멘트

MOMENT-z : 요소좌표계 z축에 대한 휨모멘트

AXIAL : 축응력

SHEAR-y : 요소좌표계 y축 방향 전단응력

SHEAR-z : 요소좌표계 z축 방향 전단응력

BENDING-(+y) : 요소좌표계 +z축에서 회전축 y에 대한 휨응력

BENDING-(-y) : 요소좌표계 -z축에서 회전축 y에 대한 휨응력

BENDING- (+z) : 요소좌표계 +y축에서 회전축 z에 대한 휨응력

BENDING-(-z) : 요소좌표계 -y축에서 회전축 z에 대한 휨응력

*BEAM

**BEAM ELEMENT FORCES & MOMENTS & STRESS

** ELEM LC PT AXIA SHEAR-y SHEAR-z TORSION MOMENT-y MOMENT-z AXIAL SHEAR-y SHEAR-z BEND(+y) BEND(-y) BEND(+z) BEND(-z)

** ---- -- -- ----- -------- ------- ------- --------- -------- ------- ------- -------- -------- -------- -------- --------

2 1 I 0.10E+7 0.80E+3 0.43E+4 0.16E+1 0.11E+5 0.21E+4 0.16E+9 0.25E+6 0.29E+7 -0.13E+8 0.13E+8 -0.24E+8 0.24E+8

J 0.10E+7 0.80E+3 0.18E+4 0.16E+1 -0.38E+4 -0.19E+4 0.16E+9 0.25E+6 0.12E+7 0.11E+8 -0.11E+8 0.80E+7 -0.80E+7

2 I 0.70E+6 -0.15E+5 -0.12E+2 -0.24E+2 -0.12E+4 -0.37E+5 0.11E+9 -0.48E+7 -0.86E+4 0.23E+9 -0.23E+9 0.27E+7 -0.27E+7

J 0.70E+6 -0.13E+5 -0.12E+2 -0.24E+2 -0.12E+4 0.33E+5 0.11E+9 -0.40E+7 -0.86E+4 -0.20E+9 0.20E+9 0.25E+7 -0.25E+7

18 1 I 0.93E+4 0.88E+1 0.38E+4 0.20E+1 0.98E+4 0.99E+1 0.16E+7 0.24E+4 0.27E+7 -0.53E+5 0.53E+5 -0.22E+8 0.22E+8

J 0.93E+4 0.88E+1 0.89E+3 0.20E+1 -0.85E+3 -0.32E+2 0.16E+7 0.24E+4 0.54E+6 0.15E+6 -0.15E+6 0.16E+7 -0.16E+7

2 I 0.13E+7 -0.10E+4 -0.16E+4 -0.27E+1 -0.42E+4 -0.28E+4 0.13E+9 -0.33E=6 -0.86E+6 0.11E+8 -0.11E+8 0.94E+7 -0.94E+7

J 0.13E+7 0.13E+4 -0.16E+4 -0.27E+1 0.27E+4 -0.20E+4 0.13E+9 0.44E=6 -0.86E+6 0.16E+8 -0.16E+8 -0.44E+7 0.44E+7

평면응력요소

* BEAM

**PLANE STRESS ELEMENT FORCES(LOCAL) & STRESSES(LOCAL)

**ELEM NODES LC NODE Fx Fy Sig-xx Sig-yy Sig-xy

ELEM : 요소번호

NODES : 절점개수

LC : 단위하중조합조건

NODE : 절점번호

Fx : 요소좌표계 x축방향의 축력 (요소 cent에는 값을 입력하지 않습니다.)

Fy : 요소좌표계 y축방향의 축력 (요소 cent에는 값을 입력하지 않습니다.)

Sig-xx : 요소좌표계 x축 방향의 축응력

Sig-yy : 요소좌표계 y축 방향의 축응력

Sig-xy : 요소좌표계 x축에 수직한 평면 위에서 y방향으로 작용하는 전단응력

*PLANE_STRESS

**PLANE STRESS ELEMENT FORCES(LOCAL) & STRESSES(LOCAL)

** ELEM NODES LC NODE Fx Fy Sig-xx Sig-yy Sig-xy

**----- ------ ----- ------ ----------- ----------- --------- --------- ---------

59 3 1 CENT 0.20783E+05 0.69278E+05 0.52815E+08

7 -0.37272E+05 -0.13204E+08 0.20783E+05 0.69278E+05 0.52815E+08

8 -0.13231E+08 0.13186E+08 0.20783E+05 0.69278E+05 0.52815E+08

9 0.13172E+08 0.17320E+05 0.20783E+05 0.69278E+05 0.52815E+08

2 CENT -0.42636E+06 -0.14212E+07 -0.37220E+05

7 0.10659E+06 0.93051E+04 -0.42636E+06 -0.14212E+07 -0.37220E+05

8 -0.97284E+05 0.34599E+06 -0.42636E+06 -0.14212E+07 -0.37220E+05

9 -0.93051E+04 -0.35530E+06 -0.42636E+06 -0.14212E+07 -0.37220E+05



평면변형요소

* PLANE STRAIN

**PLANE STRAIN ELEMENT FORCES(LOCAL) & STRESSES(LOCAL)

**ELEM NODES LC NODE Fx Fz Sig-xx Sig-yy Sig-zz Sig-xz

ELEM : 요소번호

NODES : 절점개수

LC : 단위하중조합조건

NODE : 절점번호

FX : 전체좌표계 X축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.)

FY : 전체좌표계 Y축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.)

FZ : 전체좌표계 Z축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.)

Sig-xx : 요소좌표계 x축 방향의 축응력

Sig-yy : 요소좌표계 y축 방향의 축응력

Sig-zz : 요소좌표계 z축 방향의 축응력

Sig-xz : 요소좌표계 x축에 수직한 평면 위에서 z방향으로 작용하는 전단응력

판요소 부재력/응력 결과

* PLATE

**PLATE ELEMENT FORCES(LOCAL) & FORCES (LOCAL, UNIT LENGTH) & STRESSES(LOCAL)

**ELEM NODES LC NODE Fx Fy Fz Mx My Mz Fxx Fyy FxyMxx Myy Mxy Vxx

Vyy Sig-xx(T) Sig-yy(T) Sig-xy(T) Sig-xx(B)Sig-yy(B) Sig-xy(B)

ELEM : 요소번호

NODES : 절점개수

LC : 단위하중조합조건

NODE : 절점번호

Fx : 요소좌표계 x축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.)

Fy : 요소좌표계 y축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.)

Fz : 요소좌표계 z축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.)

Mx : 요소좌표계 x축에 대한 휨모멘트 (요소 cent에는 값을 입력하지 않습니다.)

My : 요소좌표계 x축에 대한 휨모멘트 (요소 cent에는 값을 입력하지 않습니다.)

Mz : 요소좌표계 x축에 대한 휨모멘트 (요소 cent에는 값을 입력하지 않습니다.)

Fxx : 요소좌표계 x축방향의 단위폭당 축력

Fyy : 요소좌표계 y축방향의 단위폭당 축력

Fxy : 요소좌표계 x-y축 평면의 단위폭당 전단력

Mxx : 요소좌표계 x축 방향에 대한 단위폭당 휨모멘트

Myy : 요소좌표계 y축 방향에 대한 단위폭당 휨모멘트

Mxy : 요소좌표계 x-y축 방향에 대한 단위폭당 비틀림모멘트

Vxx : 요소좌표계 y-z면의 단위폭당 두께방향 전단력

Vyy : 요소좌표계 x-z면의 단위폭당 두께방향 전단력

Sig-xx(T) : 요소좌표계 x축방향의 축응력(판요소의 요소좌표계 z축 방향의 상단면(Top.))

Sig-yy(T) : 요소좌표계 y축방향의 축응력(판요소의 요소좌표계 z축 방향의 상단면(Top.))

Sig-xy(T) : 요소좌표계 x축에 수직한 평면 위에서 y방향으로 작용하는 전단응력(판요소의 요소좌표계 z축 방향의 상단면(Top.))

Sig-xx(B) : 요소좌표계 x축방향의 축응력(판요소의 요소좌표계 z축 방향의 하단면(Bot.))

Sig-yy(B) : 요소좌표계 y축방향의 축응력(판요소의 요소좌표계 z축 방향의 하단면(Bot.))

Sig-xy(B) : 요소좌표계 x축에 수직한 평면 위에서 y방향으로 작용하는 전단응력(판요소의 요소좌표계 z축 방향의 하단면(Bot.))

*PLATE

**PLATE ELEMENT FORCES(LOCAL) & FORCES (LOCAL, UNIT LENGTH) & STRESSES(LOCAL)

**ELEM NODES LC NODE Fx Fy Fz Mx My Mz Fxx Fyy Fxy Mxx Myy Mxy Vxx Vyy Sig-xx(T) Sig-yy(T) Sig-xy(T) Sig-xx(B) Sig-yy(B) Sig-xy(B)

**------------------------------------------------------------------------------------------------------------------------------------

65 3 1 CENT 0.32 0.10 0.19 -0.15 -0.67 -0.20 0.11 -0.30 0.12 0.51 0.14 -0.57 -0.29 -0.10

8 -0.82 -0.48 0.32 0.12 -0.51 0.87 0.32 0.10 0.19 -0.15 -0.67 -0.20 0.11 -0.30 0.12 0.51 0.14 -0.57 -0.29 -0.10

2 0.33 -0.22 0.42 0.31 0.50 0.51 0.32 0.10 0.19 -0.15 -0.67 -0.20 0.11 -0.30 0.12 0.51 0.14 -0.57 -0.29 -0.10

3 0.48 0.27 0.21 0.10 -0.26 -0.60 0.32 0.10 0.19 -0.15 -0.67 -0.20 0.11 -0.30 0.12 0.51 0.14 -0.57 -0.29 -0.10

2 CENT 0.40 0.13 -0.23 0.64 0.24 0.14 -0.82 0.17 0.39 0.13 -0.24 0.40 0.13 -0.23

8 -0.10 0.59 0.77 -0.60 -0.34 0.21 0.40 0.13 -0.23 0.64 0.24 0.14 -0.82 0.17 0.39 0.13 -0.24 0.40 0.13 -0.23

2 0.16 -0.39 -0.68 -0.15 -0.23 0.50 0.40 0.13 -0.23 0.64 0.24 0.14 -0.82 0.17 0.39 0.13 -0.24 0.40 0.13 -0.23

3 -0.59 0.33 0.60 -0.89 -0.11 -0.26 0.40 0.13 -0.23 0.64 0.24 0.14 -0.82 0.17 0.39 0.13 -0.24 0.40 0.13 -0.23

솔리드요소

* SOLID

**SOLID ELEMENT FORCES(LOCAL) & STRESSES(LOCAL)

** ELEM NODES LC NODE FX FY FZ Sig-xx Sig-yy Sig-zz Sig-xy Sig-yz Sig-xz

ELEM : 요소번호

NODES : 절점개수

LC ; 단위하중조합조건

NODE : 절점번호

FX : 전체좌표계 X축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.)

FY : 전체좌표계 Y축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.)

FZ : 전체좌표계 Z축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.)

Sig-xx : 요소좌표계 x축 방향의 축응력

Sig-yy : 요소좌표계 y축 방향의 축응력

Sig-zz : 요소좌표계 z축 방향의 축응력

Sig-xy : 요소좌표계 x축에 수직한 평면 위에서 y방향으로 작용하는 전단응력

Sig-yz : 요소좌표계 y축에 수직한 평면 위에서 z방향으로 작용하는 전단응력

Sig-xz : 요소좌표계 x축에 수직한 평면 위에서 z방향으로 작용하는 전단응력

*SOLID

**SOLID ELEMENT FORCES(LOCAL) & STRESSES(LOCAL)

** ELEM NODES LC NODE FX FY FZ Sig-xx Sig-yy Sig-zz Sig-xy Sig-yz Sig-xz

**----- ----- ---- ---- ----------- ----------- ----------- ---------- ---------- ---------- ---------- ---------- ----------

16 4 1 CENT -0.1261E+06 -0.4556E+04 -0.1377E+06 0.3593E+06 0.1278E+05 0.3586E+06

26 0.1621E+07 -0.1516E+07 -0.1441E+07 -0.1261E+06 -0.4556E+04 -0.1377E+06 0.3593E+06 0.1278E+05 0.3586E+06

23 -0.3392E+07 -0.3427E+05 0.5208E+06 -0.1261E+06 -0.4556E+04 -0.1377E+06 0.3593E+06 0.1278E+05 0.3586E+06

27 -0.9265E+06 0.1497E+07 0.1494E+07 -0.1261E+06 -0.4556E+04 -0.1377E+06 0.3593E+06 0.1278E+05 0.3586E+06

32 0.1093E+07 0.5325E+05 -0.5741E+06 -0.1261E+06 -0.4556E+04 -0.1377E+06 0.3593E+06 0.1278E+05 0.3586E+06

2 CENT -0.2948E+06 -0.1609E+06 -0.1411E+06 0.3241E+06 0.4524E+06 -0.1301E+06

26 0.2579E+07 -0.2422E+07 0.2427E+07 -0.2948E+06 -0.1609E+06 -0.1411E+06 0.3241E+06 0.4524E+06 -0.1301E+06

23 -0.8084E+06 -0.1615E+07 -0.1297E+07 -0.2948E+06 -0.1609E+06 -0.1411E+06 0.3241E+06 0.4524E+06 -0.1301E+06

27 -0.1228E+07 0.9497E+06 -0.5422E+06 -0.2948E+06 -0.1609E+06 -0.1411E+06 0.3241E+06 0.4524E+06 -0.1301E+06

32 -0.5422E+06 0.1484E+07 -0.5879E+06 -0.2948E+06 -0.1609E+06 -0.1411E+06 0.3241E+06 0.4524E+06 -0.1301E+06

14 8 1 CENT -0.8835E+04 0.1138E+06 0.8895E+05 -0.1769E+06 -0.3828E+05 0.1546E+06

19 -0.3873E+06 0.4428E+04 0.1031E+06 0.4127E+05 0.5388E+06 -0.2423E+06 -0.1312E+06 -0.1534E+06 -0.2359E+06

20 -0.2278E+06 -0.1399E+07 0.8540E+05 0.1743E+06 -0.1657E+04 0.1189E+06 -0.1934E+06 0.7685E+05 -0.2981E+06

23 -0.4493E+07 -0.8775E+06 0.1249E+07 -0.5453E+06 -0.4508E+06 -0.4103E+06 -0.3420E+06 0.2254E+06 0.6074E+06

22 -0.3569E+07 0.3229E+07 -0.3661E+07 0.3349E+05 0.8014E+06 0.8894E+06 -0.2798E+06 -0.3020E+06 0.5452E+06

28 -0.5960E-07 -0.2235E-07 -0.7748E-06 -0.2688E+06 -0.2906E+06 -0.5584E+06 -0.2226E+06 0.8387E+05 0.1334E+04

29 0.2279E+06 -0.1451E+07 0.7685E+06 0.3099E+06 0.2090E+06 0.2485E+06 -0.1604E+06 -0.1604E+06 -0.6086E+05

32 -0.5392E+06 -0.6950E+06 0.1763E+07 0.2570E+05 -0.5363E+05 -0.9411E+05 -0.1186E+05 -0.1184E+05 0.3701E+06

31 -0.6339E+06 0.1189E+07 -0.3079E+06 0.1587E+06 0.1585E+06 0.7598E+06 -0.7406E+05 -0.6472E+05 0.3079E+06

2 CENT 0.1114E+06 0.1365E+05 0.1597E+06 -0.1961E+06 0.1867E+06 0.1248E+05

19 0.4901E+06 0.1422E+05 -0.1616E+07 0.2933E+06 -0.1162E+06 -0.4114E+05 -0.5365E+06 -0.1553E+06 0.2186E+05

20 0.3036E+07 -0.5286E+07 -0.3227E+07 0.5868E+06 0.4102E+06 0.6997E+06 -0.5986E+06 0.5288E+06 -0.4031E+05

23 -0.1453E+07 -0.4297E+07 0.9224E+06 -0.7267E+05 0.1484E+06 -0.3262E+05 -0.5154E+06 0.4456E+06 0.6528E+05

22 -0.2385E+07 0.8980E+05 -0.7317E+05 -0.2901E+05 -0.4092E+05 0.1311E+05 -0.4532E+06 -0.7210E+05 0.3093E+04

28 -0.2156E-07 -0.4984E-06 -0.1186E-06 0.3418E+05 -0.9151E+05 -0.9513E+04 0.1441E+06 -0.4299E+05 0.1342E+06

29 0.1377E+07 0.1194E+06 0.1748E+06 0.7784E+05 -0.1479E+06 0.4815E+06 0.2063E+06 0.4165E+06 0.7206E+05

32 -0.1758E+06 -0.2508E+06 0.2442E+07 -0.1463E+06 -0.2232E+06 -0.6425E+05 0.1230E+06 0.3332E+06 -0.4710E+05

31 -0.8898E+06 -0.1112E+05 0.1377E+07 0.1471E+06 0.1703E+06 0.2313E+06 0.6088E+05 0.4027E+05 -0.1092E+06

경고 & 오류메세지

절점 결과
1

결과파일에 정의된 절점번호가 모델에 없는 경우

--- WARNING : THE MODEL HAS NO CORRESPONDING NODE ID = 3 : LINE = 4
2

결과파일에 동일한 절점번호에 해당하는 결과가 중복해서 정의된 경우

--- WARNING : ALREADY ALLOCATED RESULTS : OVERWRITE RESULT OF NODE = 3 AT LINE = 4
3

결과파일에 하나의 절점에 대해 동일한 하중번호에 해당하는 결과가 중복해서 정의된 경우

--- WARNING : ALREADY ALLOCATED RESULTS : OVERWRITE RESULT OF LOADCASE = 2 AT LINE = 4
4

결과파일에 정의된 하중케이스가 부족한 경우

--- WARNING : 4 LOADCASES ARE MISSING : LINE = 5

(부족한 LOADCASE가 한 개인 경우: --- WARNING : 1 LOADCASE IS MISSING : LINE = 5)
5

결과파일에 정의된 절점 중 제대로 인식된 절점들의 수가 모델의 절점수보다 적은 경우.

(결과파일에 정의된 절점 수가 많은 경우, 번호가 일치하지 않으면 무시되고 중복되면 덮어쓴다)

--- WARNING : THERE IS A MISMATCH IN THE NUMBER OF NODES(RESULT = 2, MODEL = 3)

PLEASE CHECK MODEL & *.SAR FILE
6

결과파일에 정의된 LOADCASE 번호가 모델에 없는 경우.

--- WARNING : THE MODEL HAS NO CORRESPONDING LOADCASE = 3 : LINE = 9
7

LOAD CASE수가 일치하지 않거나 FORMAT에 맞지 않는 경우

ERROR : THERE IS A MISMATCH IN THE *.SAR FILE FORMAT OR LOADCASE NUMBER AT LINE = 3

PLEASE CHECK MODEL & *.SAR FILE
8

위의 사항들을 제외하고 FORMAT에 맞지 않는 경우

ERROR : THERE IS A MISMATCH IN THE *.SAR FILE FORMAT AT LINE= 10

PLEASE CHECK MODEL & *.SAR FILE
9

완료된 경우 메시지

IMPORTING COMPLETE. NUMBER OF RESULTS = ',I6)



요소 결과
1

결과파일에 정의된 요소번호가 모델에 없는 경우

--- WARNING : THE MODEL HAS NO CORRESPONDING ELEMENT ID= 3 : LINE = 4
2

결과파일에 동일한 절점번호에 해당하는 결과가 중복해서 정의된 경우

--- WARNING : ALREADY ALLOCATED RESULTS : OVERWRITE RESULT OF ELEMENT = 3 AT LINE = 4
3

결과파일에 한 요소에 대해서 동일한 하중번호에 해당하는 결과가 중복해서 정의된 경우

--- WARNING : ALREADY ALLOCATED RESULTS : OVERWRITE RESULT OF ELEMENT = 3, LOADCASE = 2 AT LINE = 7
4

결과파일에 정의된 하중케이스가 부족한 경우

--- WARNING : 4 LOADCASES ARE MISSING : LINE = 5 (--- WARNING : 1 LOADCASE IS MISSING : LINE = 5)
5

결과파일에 정의된 요소 중 제대로 인식된 요소들의 수가 모델의 요소수보다 적은 경우.

(결과파일에 정의된 요소 수가 많은 경우, 번호가 일치하지 않으면 무시되고 중복되면 덮어쓴다)

--- WARNING : THERE IS A MISMATCH IN THE NUMBER OF ELEMENTS (RESULT = 2, MODEL = 3)

PLEASE CHECK MODEL & *.SAR FILE
6

2D, 3D요소의 경우 요소가 가지는 절점번호가 결과와 일치하지 않는 경우

--- WARNING : THE ELEMENT (ID = 7 ) EXPECTED NODE ID = 8 : LINE = 9
7

결과파일에 정의된 LOADCASE 번호가 모델에 없는 경우.

--- WARNING : THE MODEL HAS NO CORRESPONDING LOADCASE = 3 : LINE = 9
8

LOAD CASE수가 일치하지 않거나 FORMAT에 맞지 않는 경우

ERROR : THERE IS A MISMATCH IN THE *.SAR FILE FORMAT OR LOADCASE NUMBER AT LINE = 3

PLEASE CHECK MODEL & *.SAR FILE
9

요소 TYPE이 서로 맞지 않는 경우

ERROR : ELEMENT TYPE IS DIFFERENT. ELEMENT ID=3 IS BEAM ELEMENT : LINE = 7
10

2D와 3D 요소인 경우에 절점 수가 일치하지 않는 경우

ERROR : THE ELEMENT (ID = 3 ) HAS 4 NODES. LINE = 8
11

위의 사항들을 제외하고 FORMAT에 맞지 않는 경우

ERROR : THERE IS A MISMATCH IN THE *.SAR FILE FORMAT AT LINE= 10

PLEASE CHECK MODEL & *.SAR FILE
12

완료된 경우 메시지

IMPORTING ELEMENT RESULTS COMPLETE. RESULT NO = 3
0
컨텐츠가 도움이 되셨나요?
