기능
- 임의의 절점의 변위를 수치로 확인합니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Anslysis results] > [Result Display] 그룹 > [Deformations] > [Search Displacements]
입력

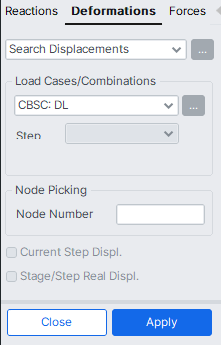

Search Displacements 상부자중
Load Cases/Combinations
원하는 하중조건이나 하중조합조건을 선택합니다.
하중조합조건을 신규 입력하거나 수정 또는 추가할 경우에는 우측의 버튼을 이용합니다. (Combinations 참조)
Step : 해석결과를 출력할 단계(Step)을 지정합니다. 기하비선형 해석에서의 하중단계(Load Step) 및 교량의 시공단계별 해석이나 수화열의 시공단계별해석에서 Additional Step을 정의합니다.
Node Picking
Node Number
변위의 확인을 원하는 절점번호를 입력하거나 입력란을 한 번 클릭한 후, 작업화면에서 절점을 마우스 커서로 지정합니다.
Current Step Disp.
시공단계별 해석을 수행한 경우 선택된 시공단계의 step에서 발생한 변위를 출력합니다.
Stage/Step Real Disp.
시공단계별 해석을 수행한 경우 시공단계별 총변위(Real Displacement)를 출력합니다.
절점번호가 입력되면 Message Window란에 아래 사항이 출력된다.
Node Number : 절점번호
DX : 전체좌표계 X축 방향 변위성분
DY : 전체좌표계 Y축 방향 변위성분
DZ : 전체좌표계 Z축 방향 변위성분
DXYZ :
RX : 전체좌표계 X축 방향에 대한 회전변위성분
RY : 전체좌표계 Y축 방향에 대한 회전변위성분
RZ : 전체좌표계 Z축 방향에 대한 회전변위성분
