기능
- 다수의 지점을 가진 구조물에 각 지점별로 서로 다른 시간하중함수를 지반가속도로 입력합니다.
- 장경간 교량(현수교 또는 케이블 스테이드 브리지)의 경우, 하부구조의 지지간 거리가 큰 경우 지진 의 도착 시간이 다를 수 있습니다. 이러한 효과는 "Multiple Support Excitation" 기능을 사용하여 고려할 수 있습니다.
호출
메인 메뉴에서 [Load] 탭 > [Type : Dynamic Loads] > [Time History Analysis Data] 그룹 > [Multiple Support Excitation]

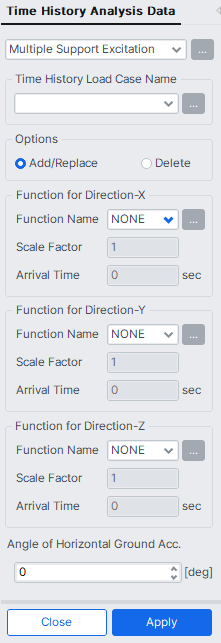

입력
Time History Load Case Name
"Time History Load Cases" 기능에서 입력된 시간이력해석조건을 선택합니다. 미리 입력하지 않았을 경우에는 버튼을 눌러서 해당기능을 호출합니다.
Options
각 지점에 지반가속도를 입력/수정하거나 삭제하는 기능을 선택합니다.
Add/Replace : 최초 입력된 값은 추가되고, 입력된 값이 있는 경우에는 수정(Update)합니다.
Delete : 입력되어 있는 값을 삭제합니다.
Function for Direction-X
전체좌표계 X축방향의 지반가속도를 입력합니다
Function Name : 사용할 지반가속도를 목록판에서 선택
Scale Factor : 지반가속도의 증감계수
Arrival Time : 지반가속도의 지연시각. 시간 이력 해석이 시작된 후에 지진 자극이 구조물에 도착하는 시간 지연을 입력하세요.
Function for Direction-Y
전체좌표계 Y 축방향의 지반가속도를 입력합니다.
Function Name : 사용할 지반가속도를 목록판에서 선택
Scale Factor : 지반가속도 증감계수
Arrival Time : 지반가속도 지연시각
Function for Direction-Z
전체좌표계 Z축 방향의 지반가속도를 입력합니다.
Function Name : 사용할 지반가속도 함수를 목록판에서 선택
Scale Factor : 지반가속도의 증감계수
Arrival Time : 지반가속도의 지연시각
Angle of Horizontal Ground Acc.
수평 지반가속도의 각도를 입력합니다. 부호 규칙은 X축을 기준으로 반시계 방향에서는 (+)이며 시계 방향에서는 (-)입니다.
