기능
- Train Load Generator는 고속 열차의 시간-하중 함수를 추출하고 그려줍니다. 또한 동적 절점 하중을 생성하여 시간이력해석 수행을 할수 있도록 지원합니다. 이 기능은 빠르게 움직이는 열차 부하로 인한 장경간 교량의 진동 점검을 위한 기능입니다.
- 트랙을 따라 요소의 길이를 고려하지 않고 시간-하중 함수를 생성 할 수 있습니다. 트랙을 따른 절점 간격은 프로그램에 의해 자동으로 감지됩니다.

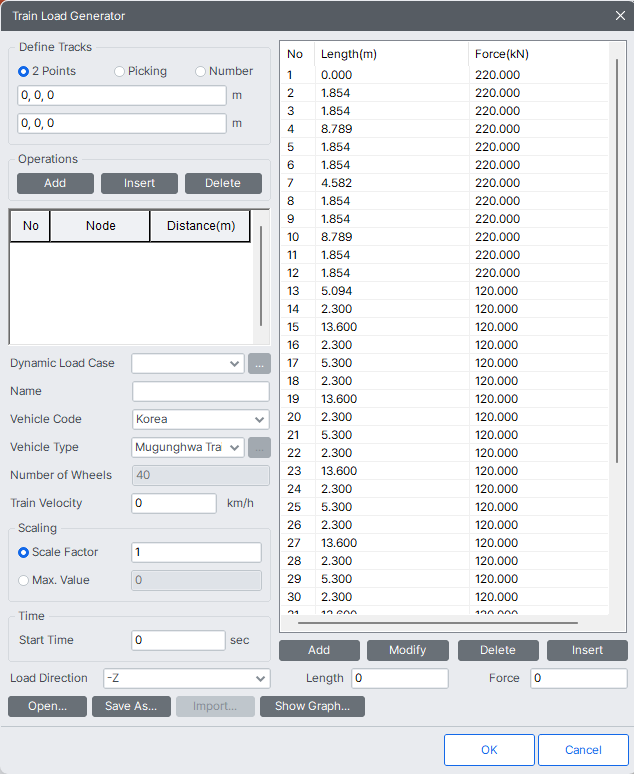

호출
메인 메뉴에서 [Load] 탭 > [Type : Dynamic Loads] > [Time History Analysis Data] 그룹 > [Train Load Generator]
입력
Define Tracks
2 points : 2점으로 정의된 보 요소는 트랙의 차선 요소로 지정됩니다. 첫 번째 지점이 시작 지점이 됩니다.
Picking : 마우스로 요소를 선택하여 트랙의 차선 요소를 할당합니다. 처음 할당 된 요소의 위치가 시작점이 됩니다.
Number : 트랙 차선 요소와 관련된 요소 번호를 입력합니다. 처음 할당 된 요소의 위치가 시작점이 됩니다.
Operation
요소선택을 Number로 수행할 경우 반영됩니다.
Add : 선택된 요소를 추가합니다.
Insert : 이전에 입력 한 요소 사이에 선택한 요소를 삽입합니다.
Delete : 하단의 대화상자에서 요소를 선택하고 삭제합니다.
Dynamic Load Case
열차 하중이 추가 될 동적 하중 케이스를 선택합니다.
Name
열차 하중의 시간-하중 함수의 이름을 입력합니다. 노드 간격에 따라 많은 시간-하중 함수가 생성됩니다. 각 함수의 이름은 Name_f001, Name_f002, Name_f003...입니다.
Vehicle Code
Vehicle Code의 Korea를 선택한 경우,
Vehicle Type : 열차 하중의 타입을 선택할 수 있습니다.
Vehicle Code의 User Defined를 선택한 경우
차량을 직접 정의해야하며 첫 번째 축의 길이는 0이어야 합니다.
Add : 차량의 새로운 축 간격 길이와 하중세트를 추가합니다.
Modify : 기존에 입력한 길이와 하중 데이터를 수정합니다.
Delete : 기존에 입력한 길이와 하중 데이터를 삭제합니다.
Insert : 새로운 데이터를 기존에 입력한 길이와 하중 데이터 사이에 삽입합니다.
Length : 차량 축 하중간의 간격 길이
Force : 차량 축 하중
Train Velocity
열차의 속도를 입력합니다. 속도의 단위는 km/h로 고정됩니다.
Scaling
Scale Factor : 정의한 시간-하중 함수에 적용 할 Factor를 정의합니다.
Time
Start Time : 정의한 시간-하중 함수 시작시간을 입력합니다.
Open
기존에 작성한 Train Load Generator파일을 불러옵니다.
Save as
현재 작성한 Train Load Genrator데이터를 저장합니다.
Import

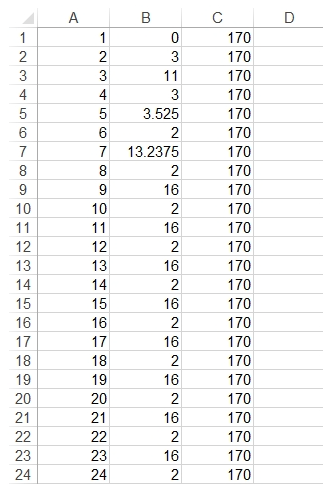

User Defined기능을 이용해 축 간격, 하중을 입력할 경우 Excel로 작성하여 불러올 수 있습니다. Excel 작성 시 양식은 아래의 그림과 같습니다.
Show Graph
각 절점에 대한 동적 열차의 시간-하중 함수를 확인 할 수 있습니다.
